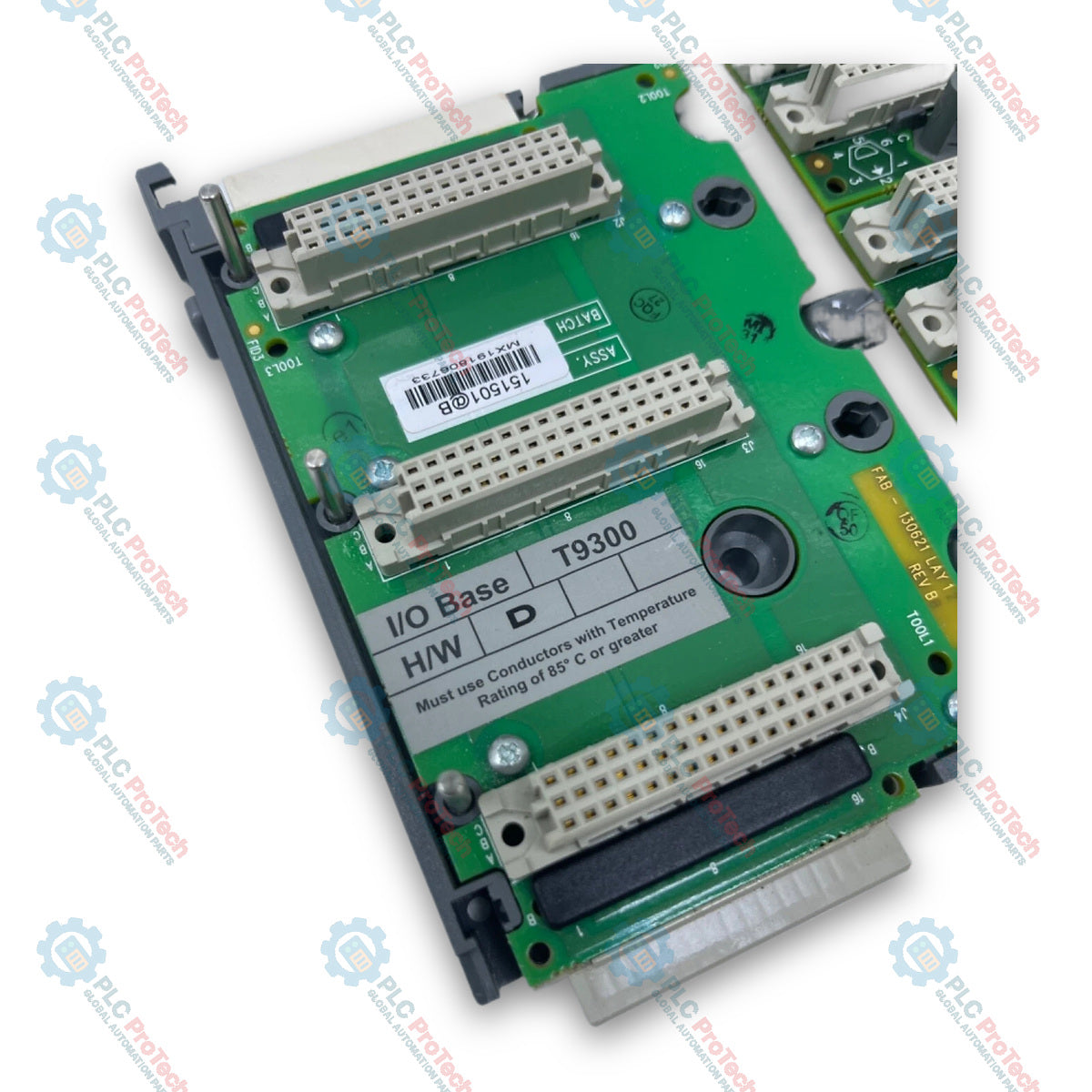

Unità base I/O AADvance ICS Triplex T9300

Descrizione

ICS Triplex T9300 è un'unità base I/O progettata per la sicurezza funzionale e le applicazioni di controllo critiche nell'architettura del sistema AADvance. Funge da interfaccia fisica ed elettrica del backplane che alloggia fino a tre moduli I/O AADvance, collegandoli ai bus di comando e risposta e collegandosi direttamente agli assiemi di terminazione per instradare il cablaggio di campo. Basato su un design compatto ad alta densità, il T9300 dispone di connettori laterali integrati e clip di bloccaggio in plastica che consentono l'espansione diretta del bus tramite connettori tra più file di unità base I/O, senza richiedere cablaggi tra moduli.

Caratteristiche

• Alloggia fino a tre moduli I/O AADvance per unità base
• Si collega direttamente agli assiemi di terminazione di campo simplex, duali e tripli (TMR)
• Si interconnette affiancando le unità tramite connettori bus integrati e clip di bloccaggio in plastica
• Supporta l'estensione su più file tramite cavi di espansione T9310
• Offre opzioni di montaggio su guida DIN verticale (TS35) o direttamente su pannello
• Schede a circuiti stampati con rivestimento conforme agli standard MIL-1-46058C e IPC-CC-830

Applicazioni

• Sistemi di arresto di emergenza (ESD)
• Sistemi di protezione antincendio e rilevamento gas (F&G)
• Applicazioni di controllo di processi critici
• Sistemi di gestione dei bruciatori (BMS)
• Controllo di caldaie e forni

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Orientamento di montaggio: Deve essere installato esclusivamente in orientamento verticale quando utilizzato in applicazioni di sicurezza certificate o in ambienti pericolosi.
• Opzioni di montaggio: Fissare a una coppia di guide DIN TS35 standard simmetriche parallele (35 mm x 7,5 mm) oppure montare direttamente a pannello utilizzando tre viti M5 per unità base.
• Requisiti di spazio libero: Mantenere uno spazio libero minimo di 50 mm sopra e sotto l'unità base per la regolazione del cablaggio di campo e l'aggancio/rimozione dei moduli, 30 mm a destra e almeno 140 mm di profondità libera frontale dal pannello di montaggio.
• Requisiti dell'involucro: Deve essere installato all'interno di un involucro IP54 accessibile con utensili, adatto ad ambienti con grado di inquinamento 2, sia per luoghi non pericolosi sia per luoghi pericolosi ATEX/IECEx Classe I, Divisione 2.
• Interconnessione delle unità base: Collegare le unità base I/O adiacenti al lato destro dell'unità base del processore T9100 o di un'altra unità base T9300 utilizzando connettori maschio-femmina a innesto diretto, fissando la parte superiore e inferiore con clip di bloccaggio in plastica.
• Cavi di espansione: Utilizzare cavi di espansione T9310 per instradare le connessioni del bus I/O verso ulteriori file di unità base; assicurarsi che la lunghezza totale del bus non superi 8 metri.

Conformità e certificazioni

• Omologazione UL: File E341697 (UL508, CSA C22.2 N. 142)
• Certificazione per luoghi pericolosi: Classe I, Divisione 2, Gruppi A, B, C, D (ANSI/ISA 12.12.01-2013, CSA C22.2 N. 213-M1987, File E251761)
• ATEX: DEMKO 11 ATEX 1129711X, Ex nA IIC T4 Gc (EN 60079-0, EN 60079-15)
• IECEx: IECEx UL 12.0032X
• Sicurezza funzionale: Certificato per applicazioni SIL 2 e SIL 3 in conformità alla norma IEC 61508
• EMC: Registrazione KCC-EMC Classe A
