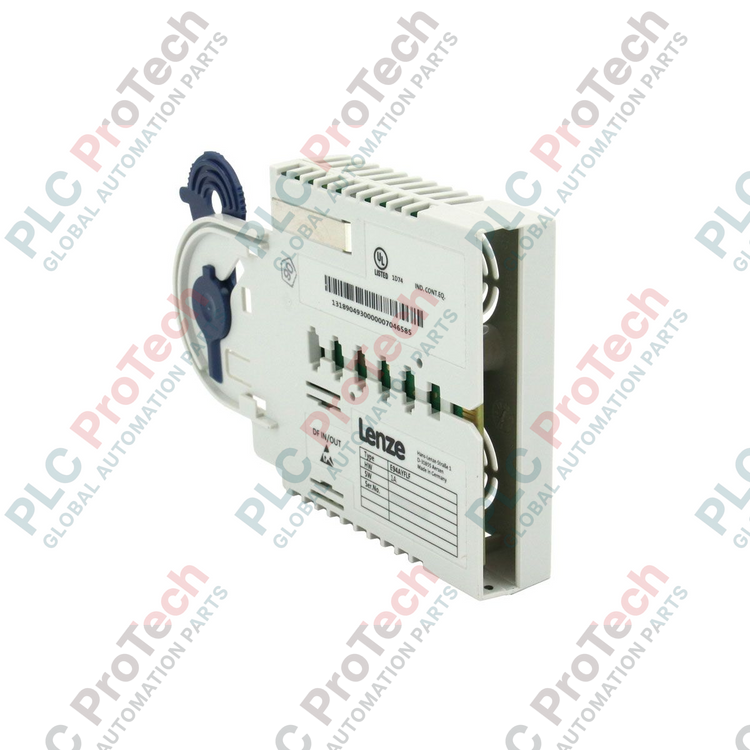

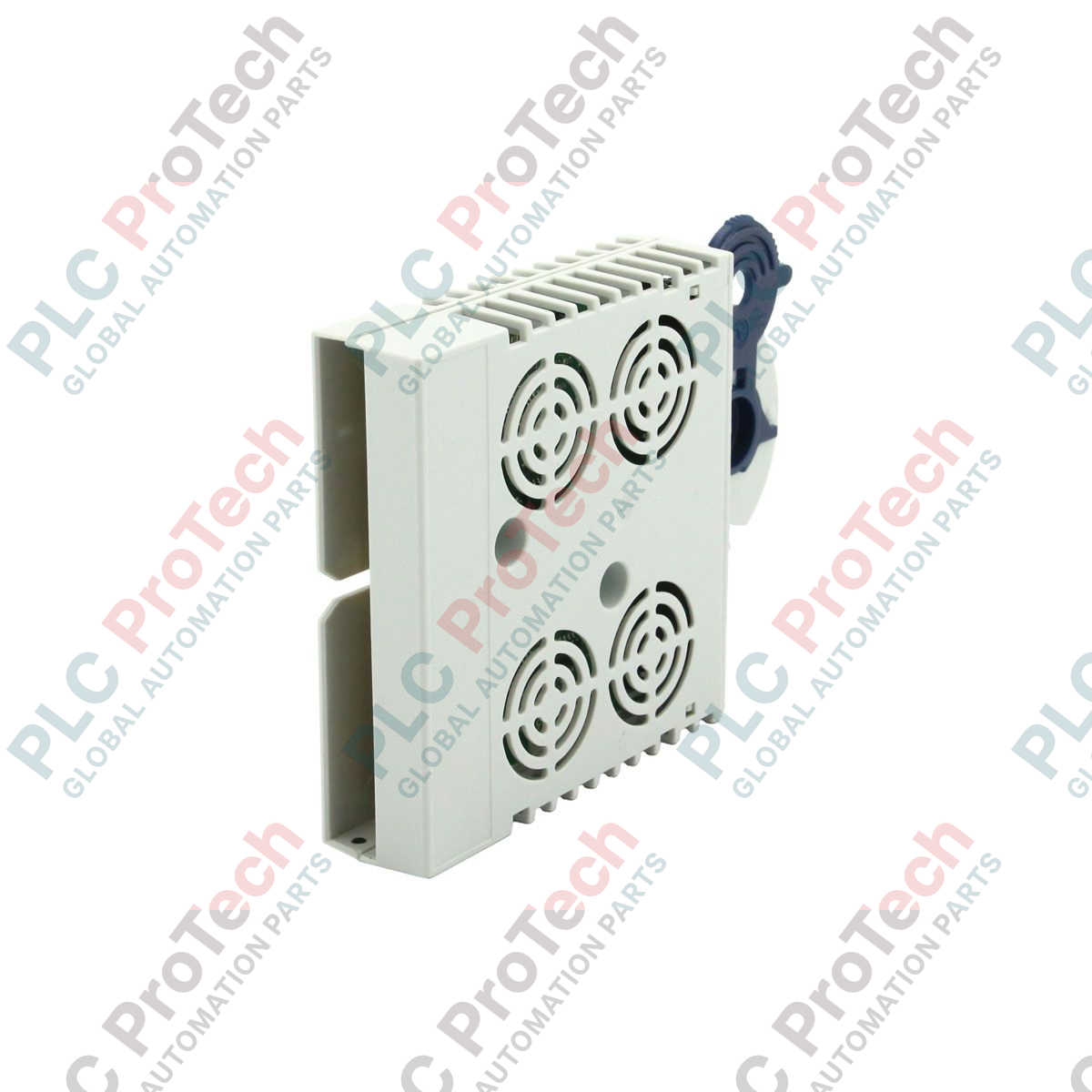

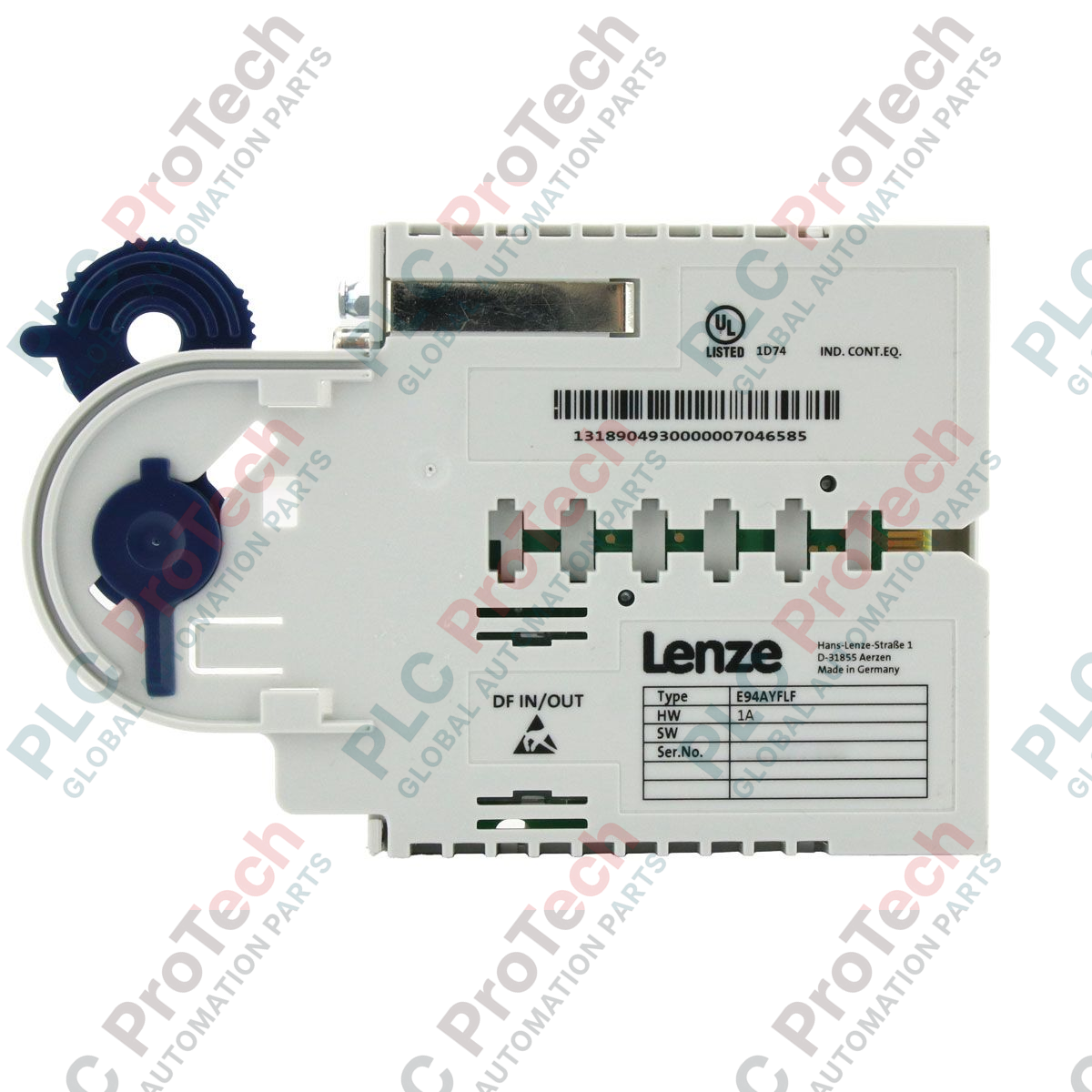

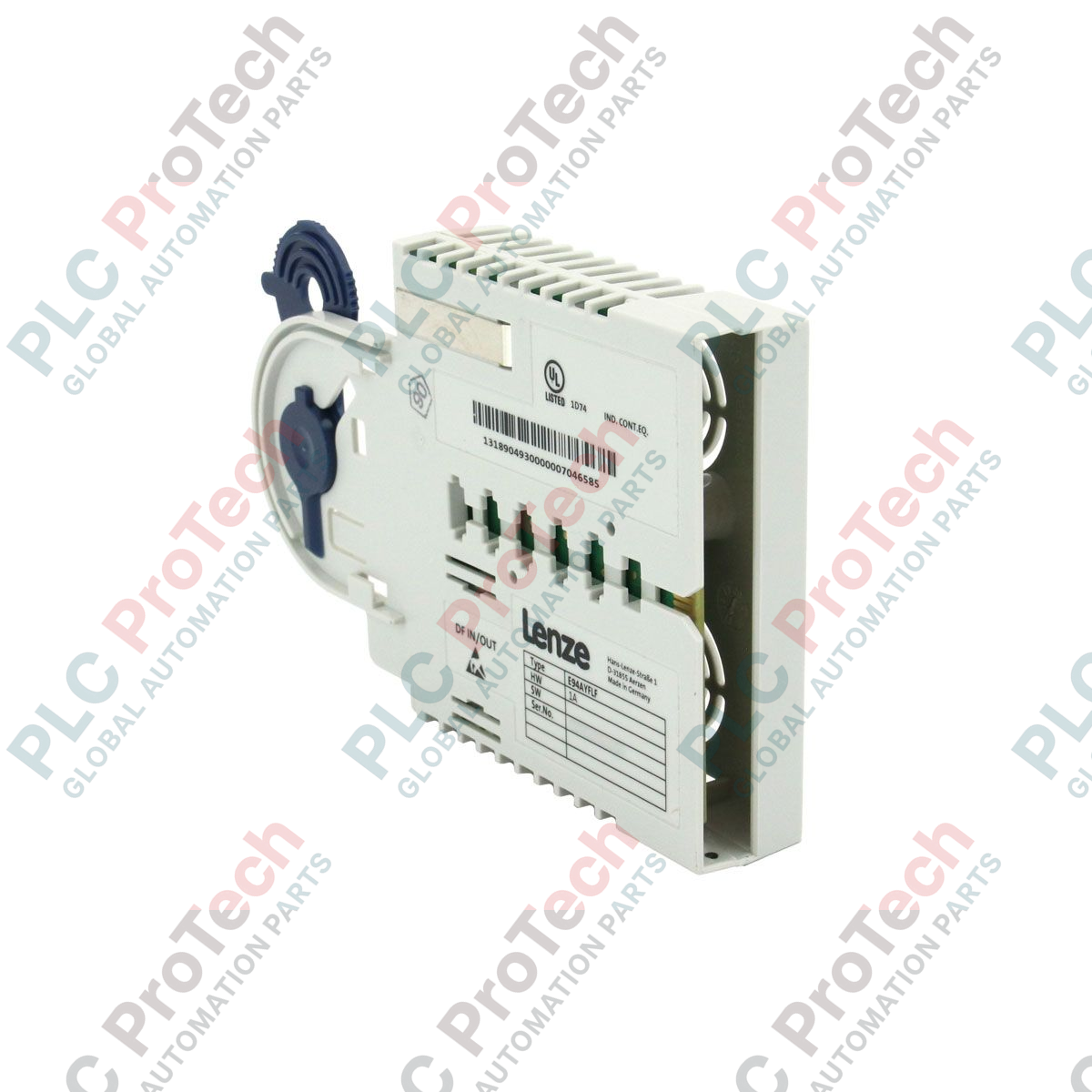

Modulo di comunicazione Lenze E94AYFLF serie 9400

Panoramica del prodotto e utilità industriale

Il E94AYFLF (E94AYFLF) è un modulo di comunicazione ad alta precisione progettato per la piattaforma di azionamento della serie Lenze 9400. Progettato specificamente per l'elaborazione di segnali di frequenza digitali, questo modulo opera entro una larghezza di banda da 0 a 500 kHz, fornendo l'integrità necessaria per lo scambio di dati nelle attività complesse di controllo del movimento e sincronizzazione. In contesti industriali come l'assemblaggio robotizzato, la lavorazione multiassiale e il trasporto coordinato, l'E94AYFLF funge da collegamento essenziale per la trasmissione dei valori di retroazione e di riferimento. Il suo design robusto garantisce prestazioni affidabili in ambienti caratterizzati da elevate interferenze, riducendo efficacemente gli errori di comunicazione e prevenendo i tempi di fermo associati al degrado o alla perdita del segnale.

Configurazione tecnica

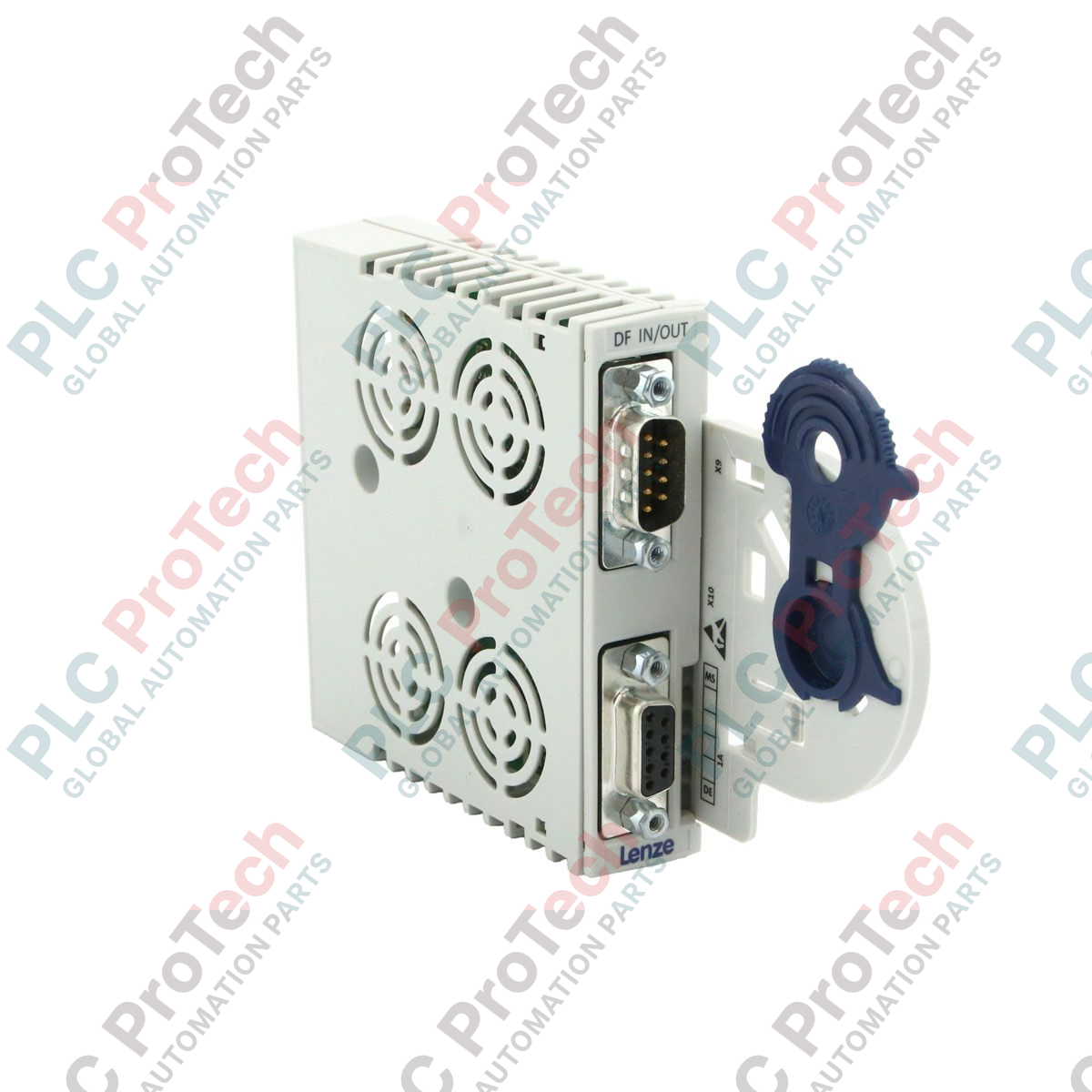

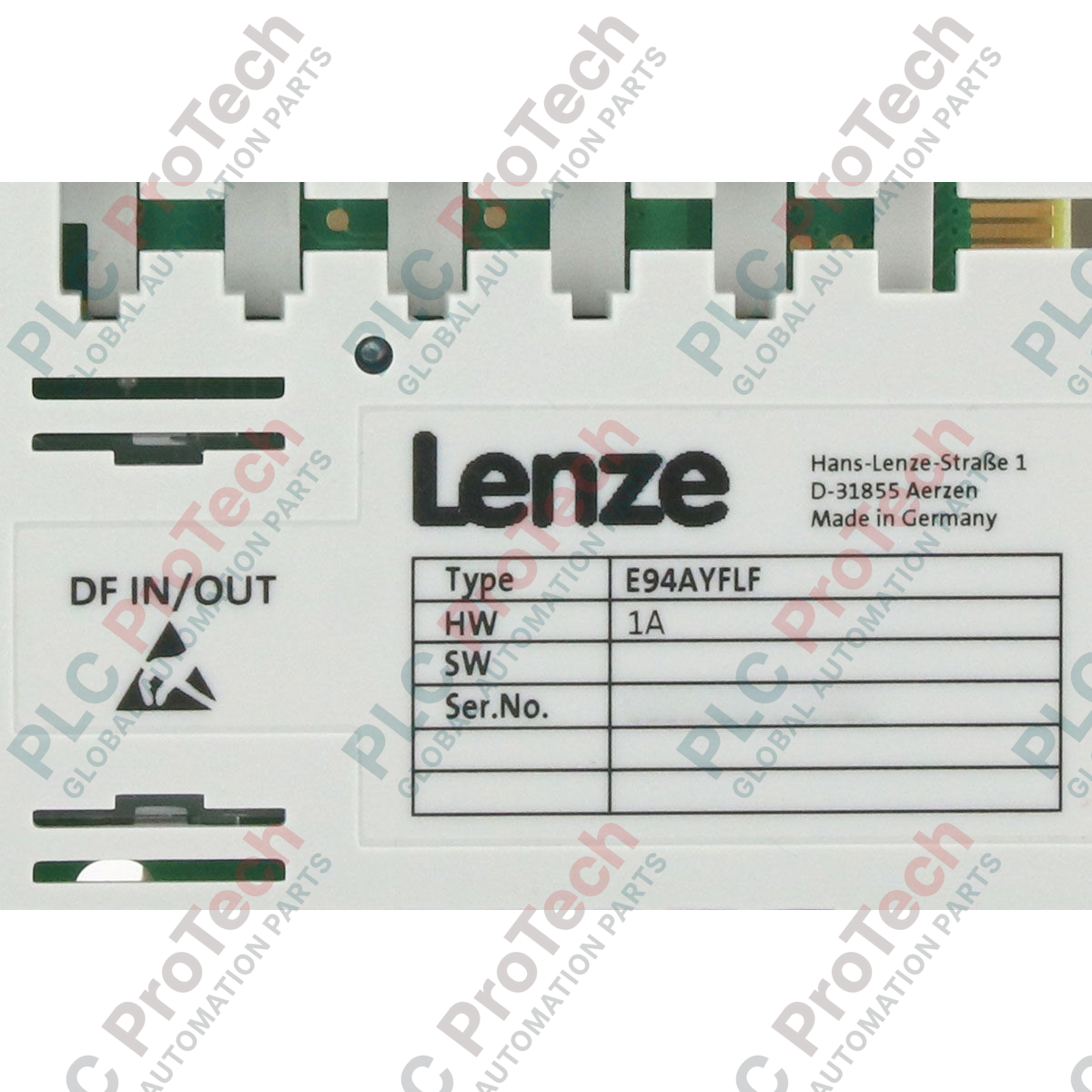

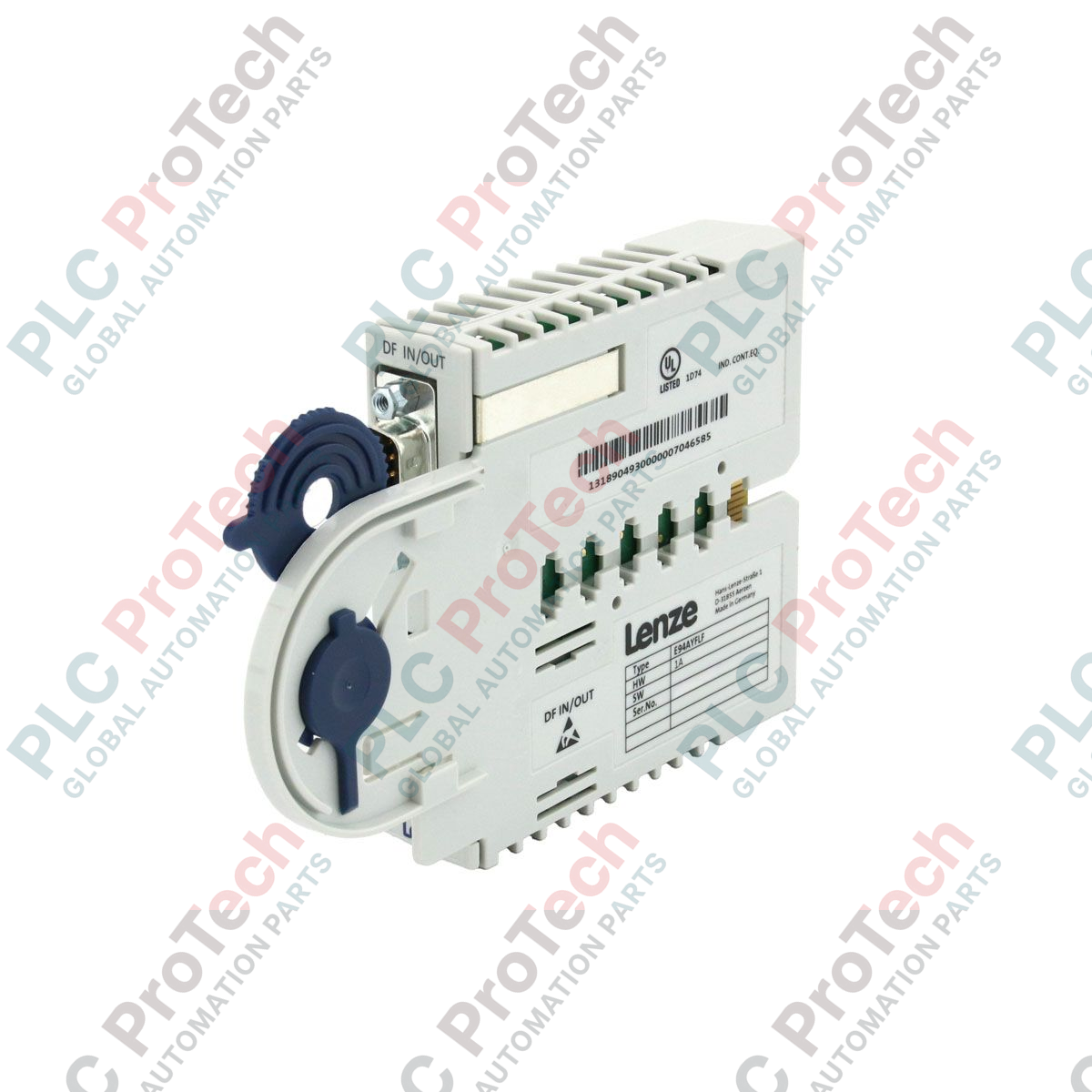

Il modulo utilizza un'interfaccia di connessione D-SUB standardizzata per il collegamento dei segnali LF (bassa frequenza) IN/OUT, consentendo una semplice integrazione nelle architetture di automazione esistenti. L'architettura interna è ottimizzata per l'elaborazione digitale ad alta velocità, garantendo che la latenza tra il controller e l'azionamento sia ridotta al minimo, requisito fondamentale per mantenere una sincronizzazione precisa nei profili di movimento dinamici. Il dispositivo è costruito secondo gli standard dell'ecosistema L-Force della serie 9400, garantendo la compatibilità plug-and-play con le configurazioni modulari degli azionamenti. Fornisce un percorso del segnale stabile e resistente al rumore elettrico tipicamente generato dagli stadi di commutazione degli inverter, mantenendo elevati rapporti segnale-rumore anche durante il funzionamento continuo sotto carico elevato.

Specifiche tecniche

Domande frequenti

L'E94AYFLF supporta la sincronizzazione master-slave?

Sì, questo modulo è configurato specificamente per l'ingresso e l'uscita di frequenze digitali, risultando particolarmente efficace per la sincronizzazione master-slave, nella quale un azionamento follower deve seguire con precisione la velocità o la posizione di un asse master.

Quale cablaggio è necessario per la connessione LF IN/OUT D-SUB?

Per mantenere l'integrità del segnale a 500 kHz, è essenziale utilizzare cavi schermati a doppino intrecciato di alta qualità. Assicurarsi che la schermatura del cavo sia terminata correttamente sull'alloggiamento del connettore D-SUB, per evitare loop di massa e l'iniezione di disturbi.

È possibile effettuare la manutenzione di questo modulo sul campo?

L'E94AYFLF è progettato per l'inserimento modulare nell'azionamento della serie 9400. Sebbene il modulo sia un componente elettronico sigillato, può essere sostituito sul campo. Prima di rimuovere o installare il modulo, assicurarsi sempre che l'azionamento si trovi in uno stato sicuro e privo di alimentazione.

Questo modulo può essere utilizzato con controller non Lenze?

Sebbene sia ottimizzata per gli azionamenti Lenze L-Force della serie 9400, l'interfaccia per la frequenza digitale può comunicare con qualsiasi controller che supporti la trasmissione standard a treno di impulsi da 0-500 kHz tramite interfacce D-SUB.

Linee guida ingegneristiche e buone pratiche di installazione

• Immunità ai disturbi e schermatura: Il segnale di frequenza digitale a 500 kHz è sensibile alle emissioni ad alta frequenza. Instradare sempre i cavi del segnale in condotti dedicati e separati dai cavi di potenza (motore e rete). Assicurarsi che i gusci dei connettori D-SUB forniscano un collegamento a 360 gradi alla schermatura del cavo, per preservare l'integrità EMC del sistema.

• Terminazione del segnale: Assicurarsi che la terminazione della linea sia gestita in conformità ai requisiti specifici dello stadio di uscita del controller. Una terminazione impropria nell'intervallo di 500 kHz può causare riflessioni del segnale e jitter, che possono manifestarsi come instabilità nel circuito di controllo del movimento.

• Considerazioni ambientali: Sebbene il modulo sia robusto, evitare l'esposizione a polvere conduttiva o condensa. Negli armadi in cui le condizioni ambientali variano, verificare che il modulo rimanga entro i limiti di temperatura operativa specificati per la serie 9400, per evitare l'invecchiamento accelerato dei componenti interni.
