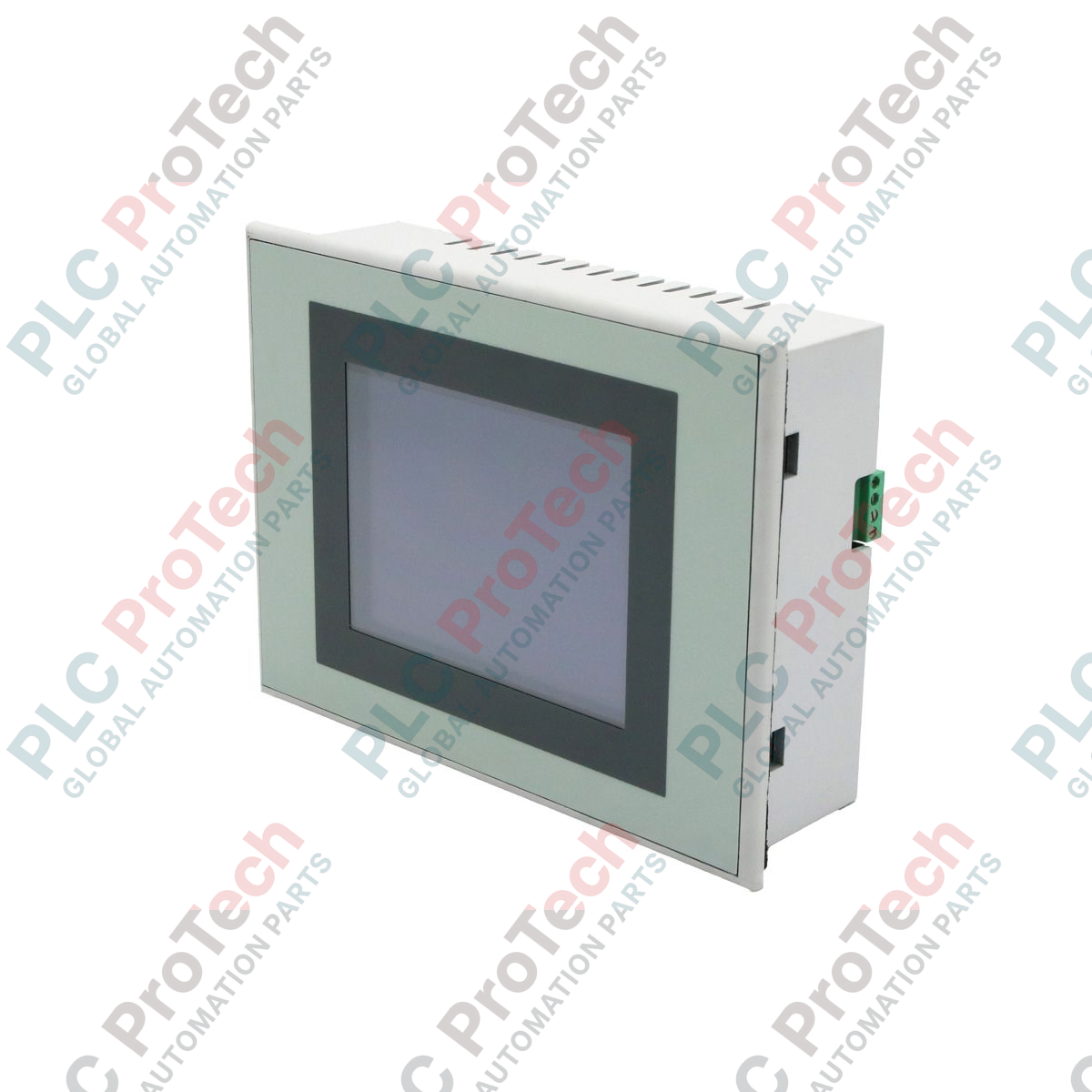

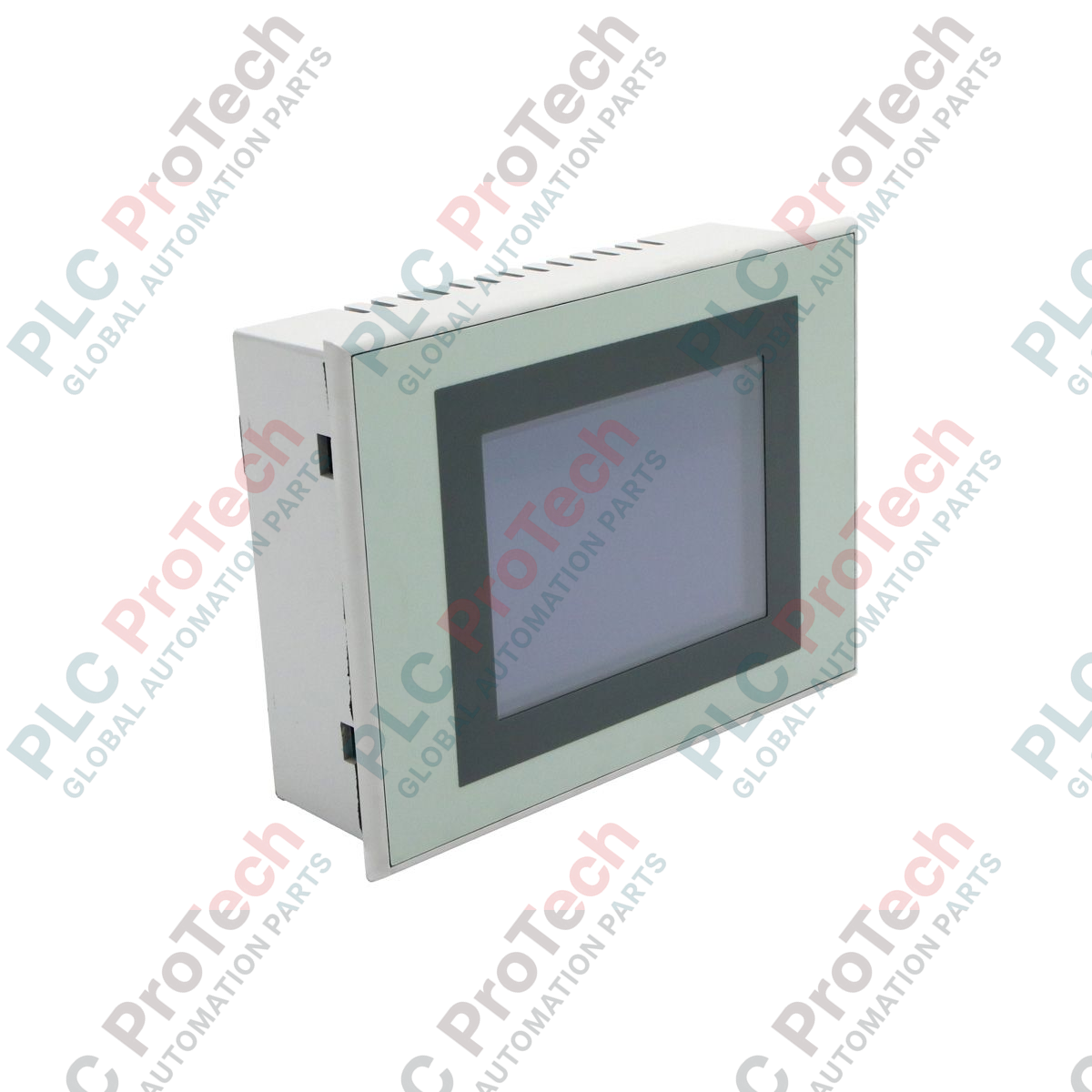

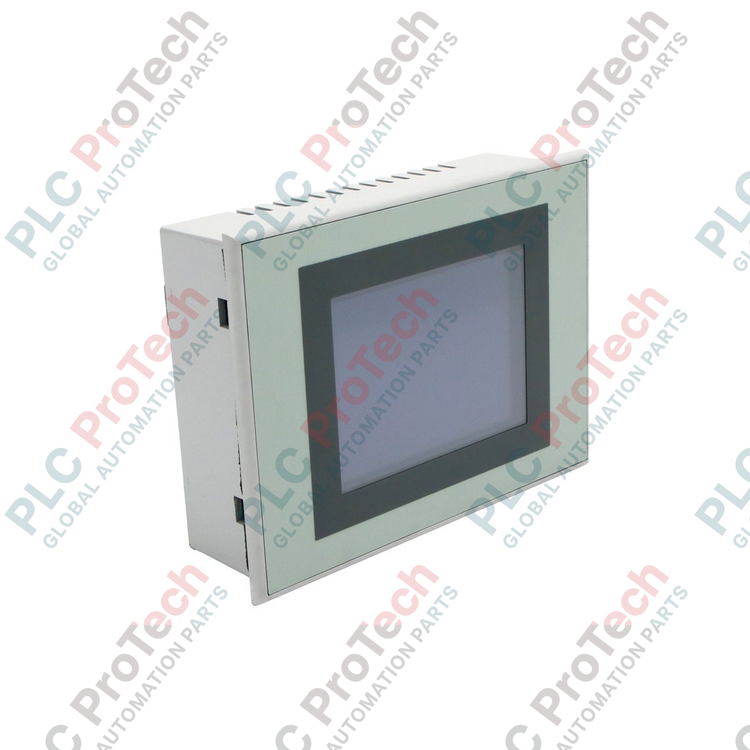

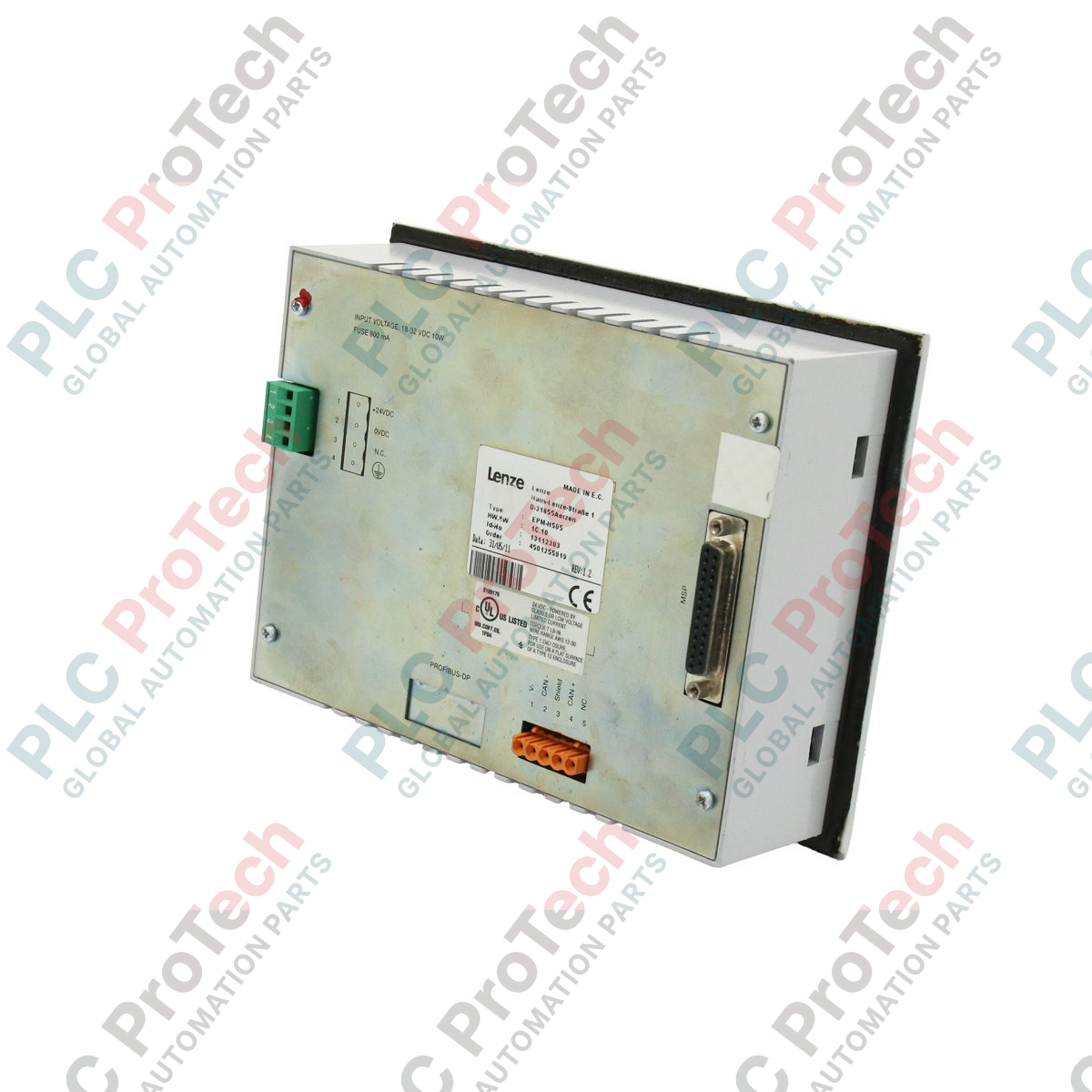

Lenze EPM-H505 Pannello touch

Progettato per offrire funzionalità affidabili di interfaccia operatore nelle installazioni industriali obsolete, Lenze EPM-H505 è un'interfaccia uomo-macchina (HMI) robusta per il monitoraggio e il controllo delle macchine in tempo reale. Dotata di un display STN da 5,7 pollici ad alto contrasto con una risoluzione di 320 x 240 pixel, questa unità utilizza quattro tonalità di blu distinte per garantire una leggibilità ottimale agli operatori in diverse condizioni di illuminazione di fabbrica. Progettata per un'integrazione perfetta nelle architetture di controllo esistenti, funziona con un'alimentazione standard da 24 VDC e comunica tramite un'interfaccia seriale RS-232 integrata.

Caratteristiche principali

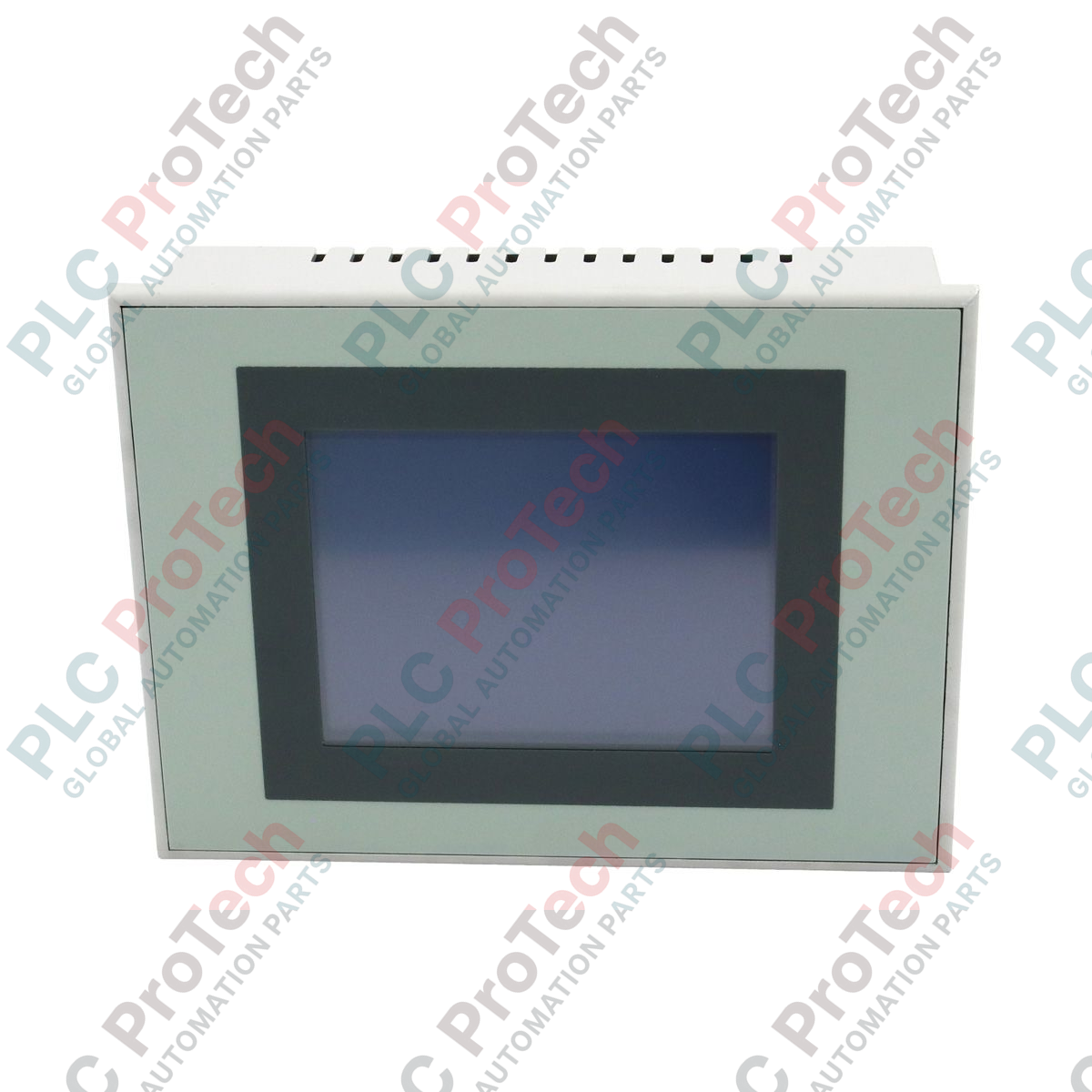

• Display ad alto contrasto: schermo STN da 5,7 pollici con risoluzione di 320 x 240 pixel e 4 tonalità di blu per una visualizzazione chiara.

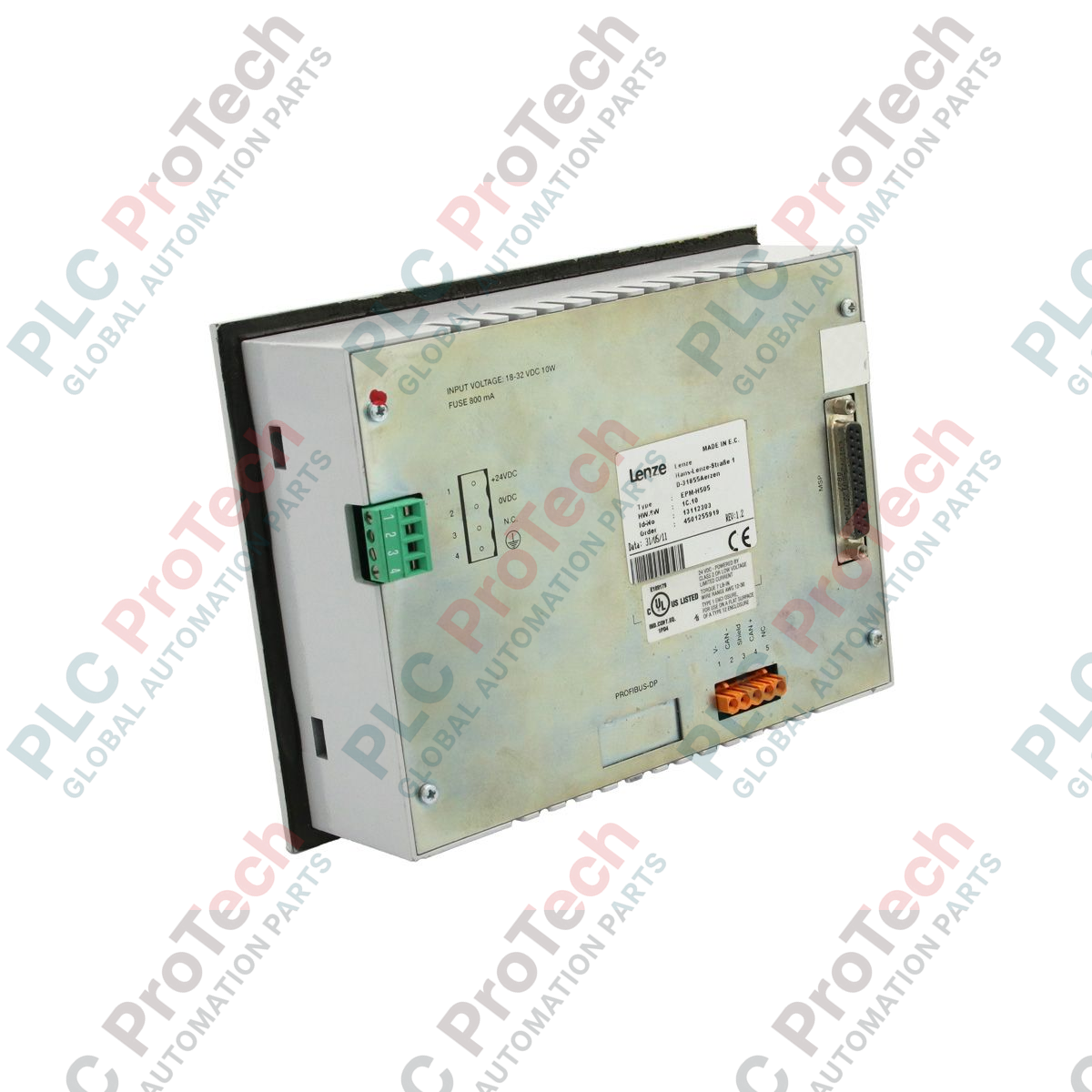

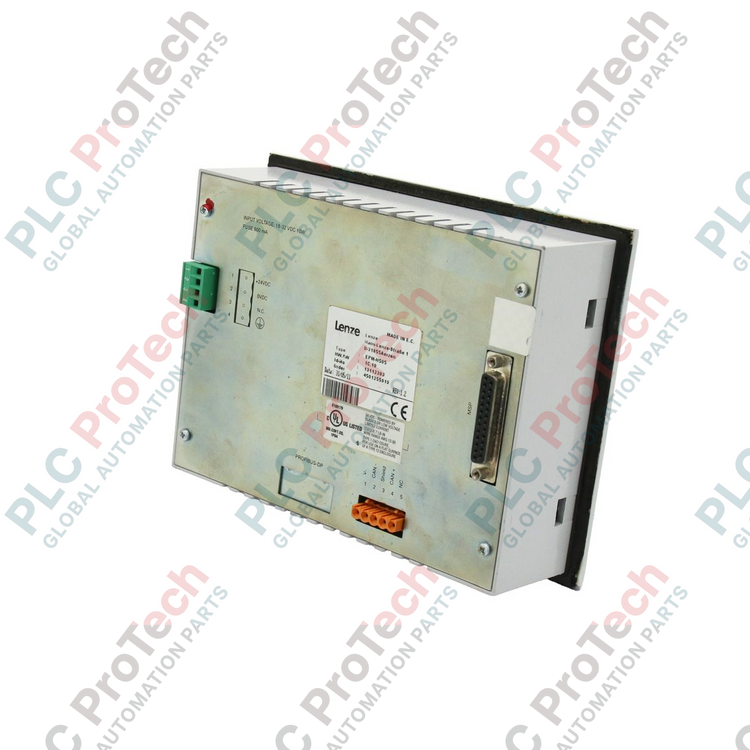

• Comunicazione seriale industriale: interfaccia RS-232 integrata per il collegamento diretto punto-punto a PLC e controller.
• Orologio software integrato: consente di registrare con precisione data e ora degli eventi di sistema, degli allarmi e dei log operativi.
• Design ad alta efficienza energetica: basso consumo energetico, pari a 10 Watt, con un ingresso standard da 24 VDC.
• Struttura robusta: costruzione compatta e resistente, progettata per sopportare ambienti industriali difficili.

Applicazioni

• Sostituzione dei pannelli di controllo di macchinari obsoleti e ammodernamento dei sistemi.
• Macchinari per l'imballaggio, movimentazione dei materiali e sistemi di controllo dei trasportatori.
• Monitoraggio locale del processo e regolazione dei parametri nell'automazione di fabbrica.

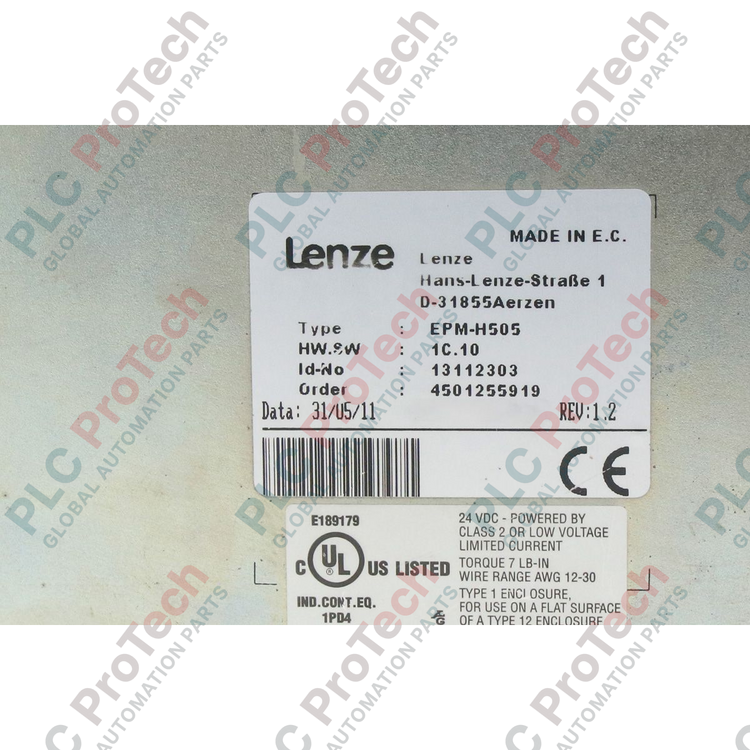

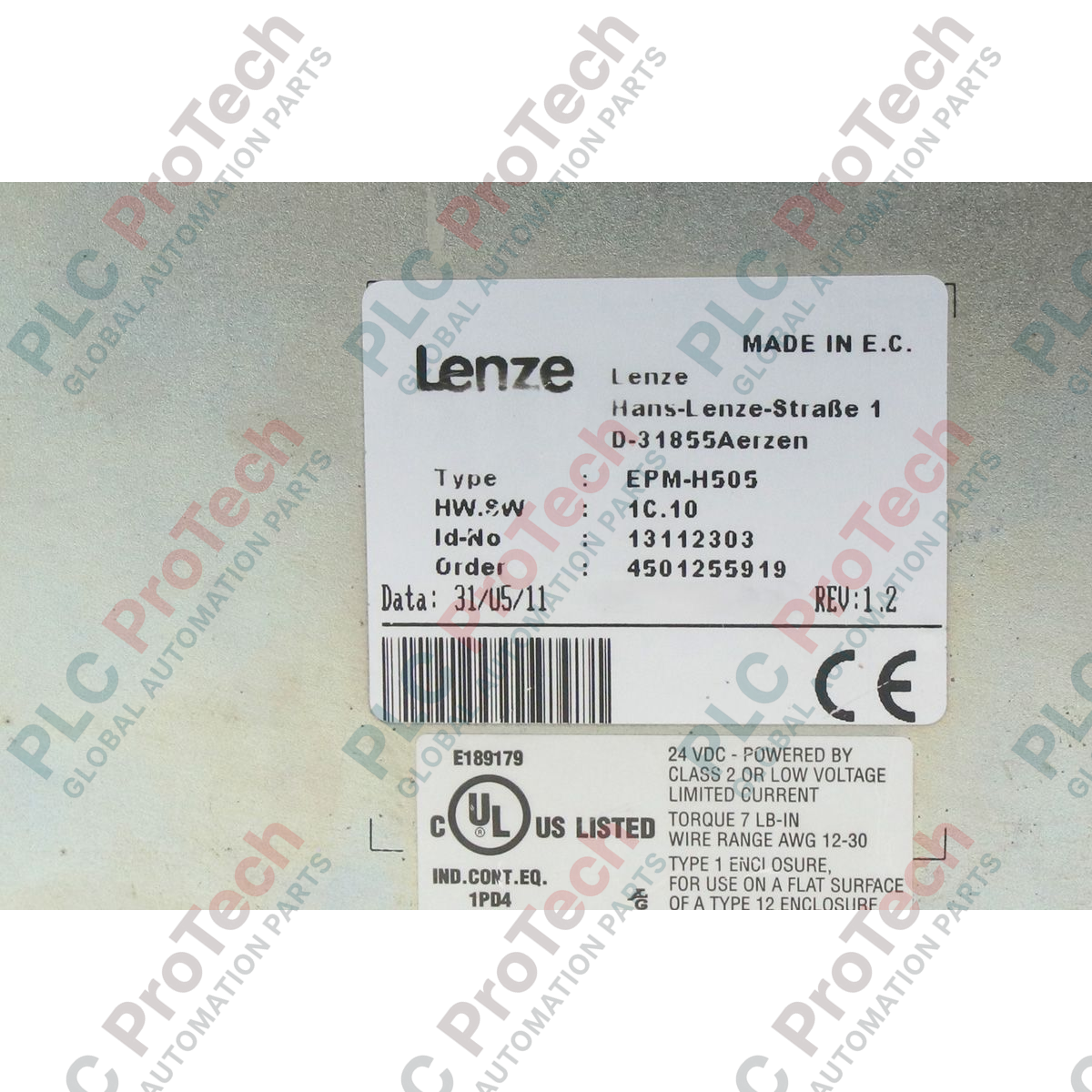

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'EPM-H505 è un HMI obsoleto. Quando si sostituisce un'unità in funzione, assicurarsi di disporre di un backup verificato del file di progetto HMI originale (formato .vzs o equivalente di Lenze HMI Designer). L'estrazione diretta del runtime da un'unità danneggiata è spesso limitata o impossibile, a seconda delle configurazioni di sicurezza originali.

Problemi applicativi e note ingegneristiche

Poiché questa unità utilizza un display STN con 4 tonalità di blu, l'angolo di visione è più ristretto rispetto ai moderni display TFT. Evitare di installare il pannello in luoghi esposti alla luce solare diretta o a elevati riflessi ambientali. Inoltre, assicurarsi che l'alimentazione a 24 VCC sia pulita e isolata dai carichi fortemente induttivi per evitare interruzioni della comunicazione sulla linea RS-232.

Suggerimenti per la messa in servizio e il cablaggio

Per la realizzazione del cavo RS-232, utilizzare sempre un cavo a doppino intrecciato schermato di alta qualità e collegare la schermatura a terra solo dal lato del controller. Mantenere la lunghezza del cavo inferiore a 15 metri per prevenire il degrado del segnale e problemi di interferenza elettromagnetica (EMI).
