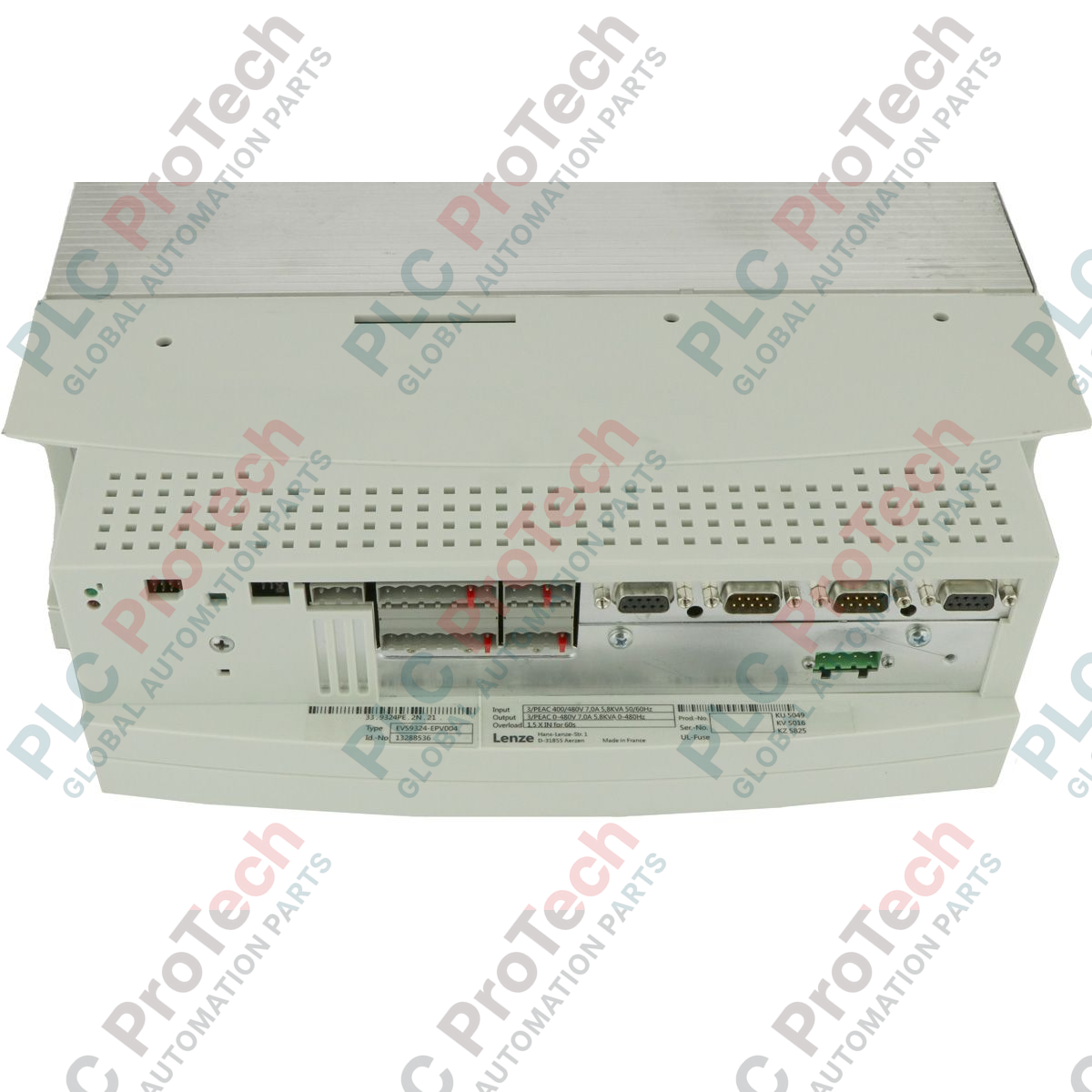

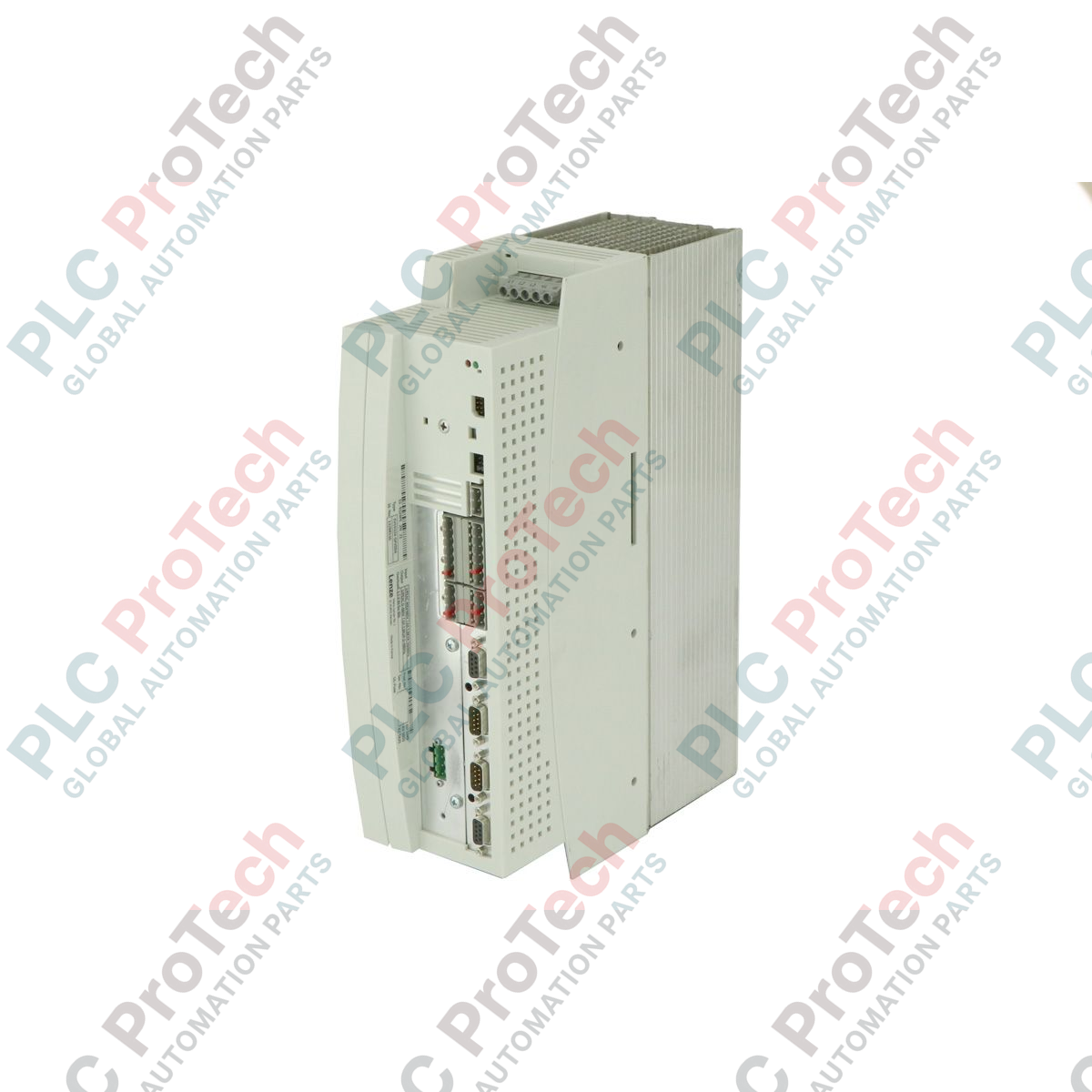

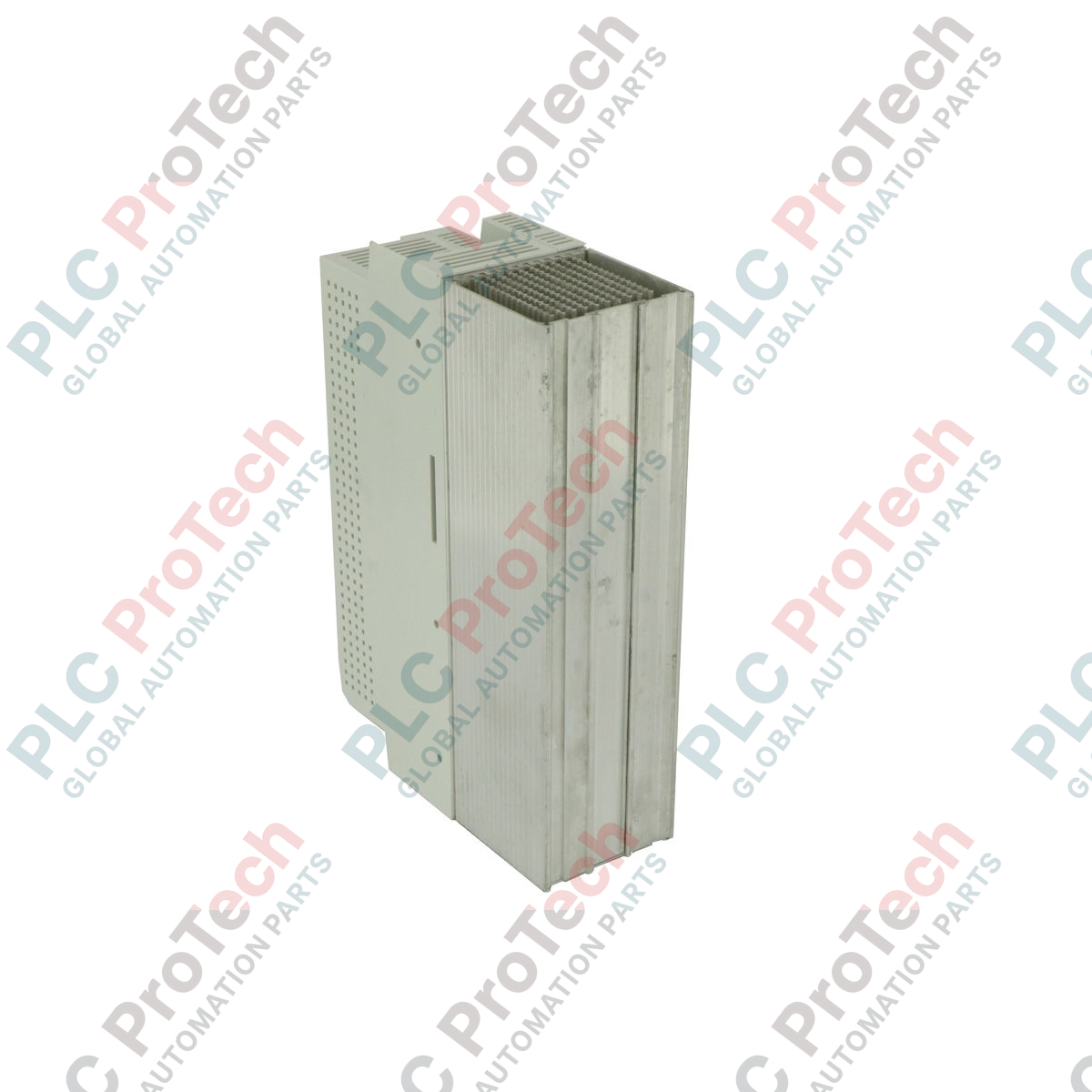

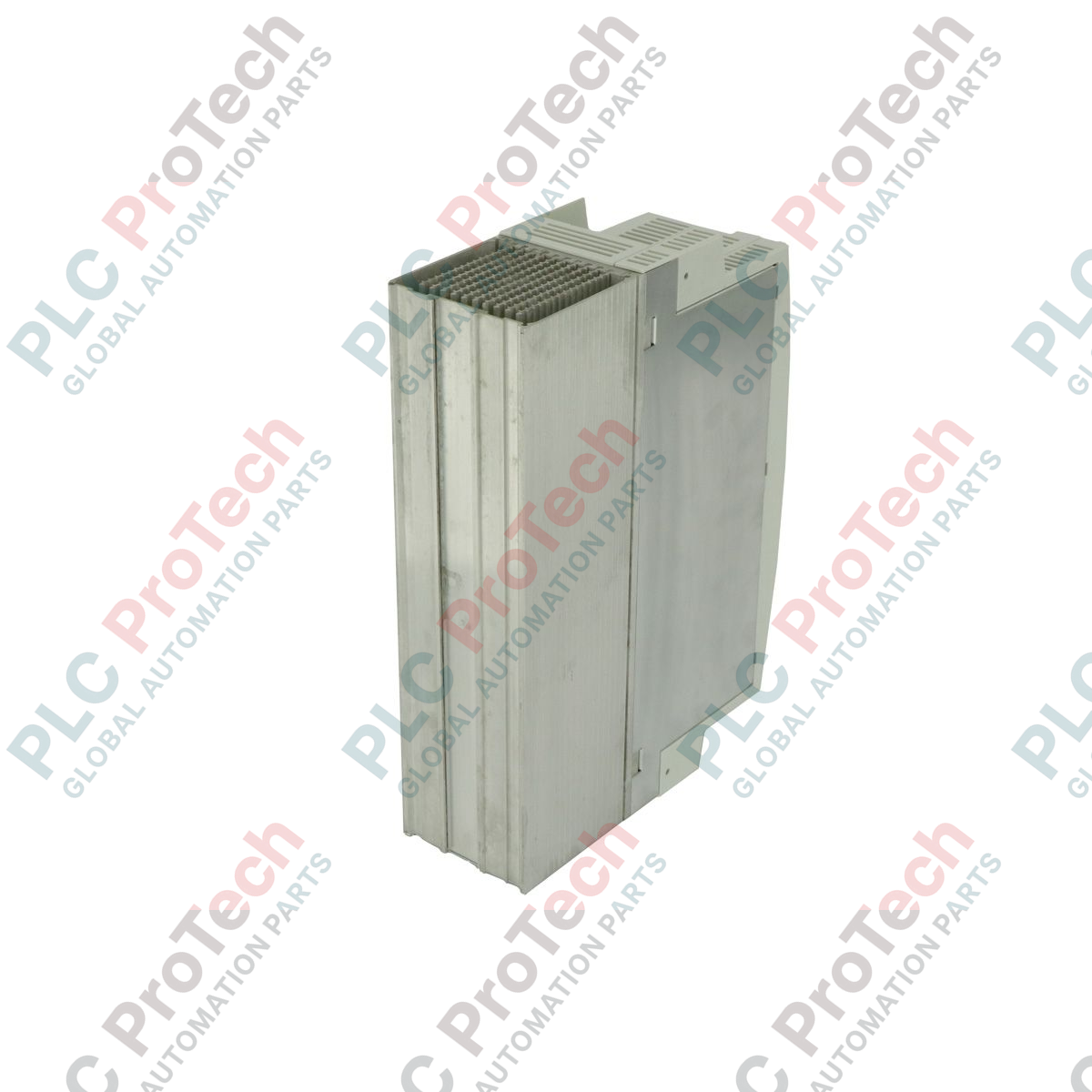

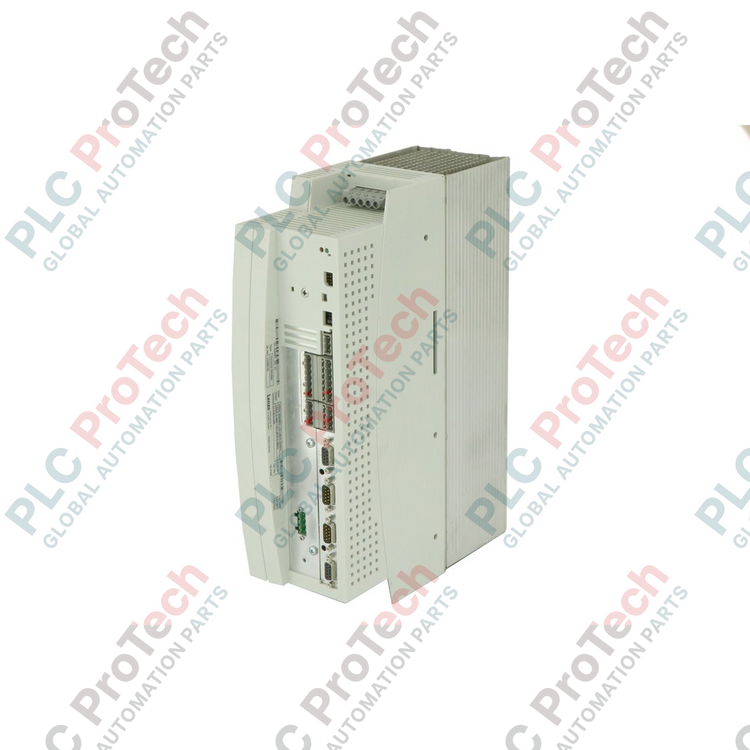

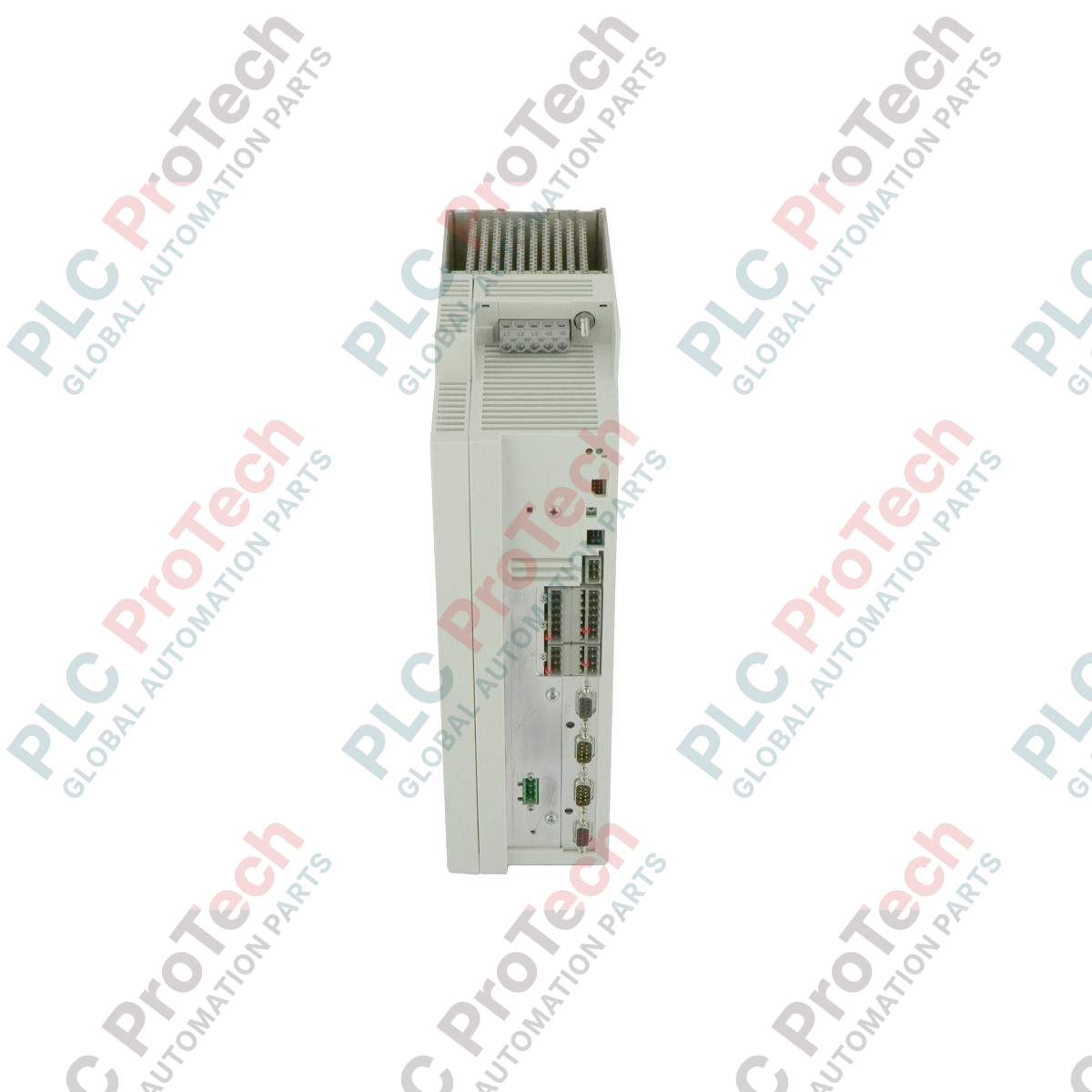

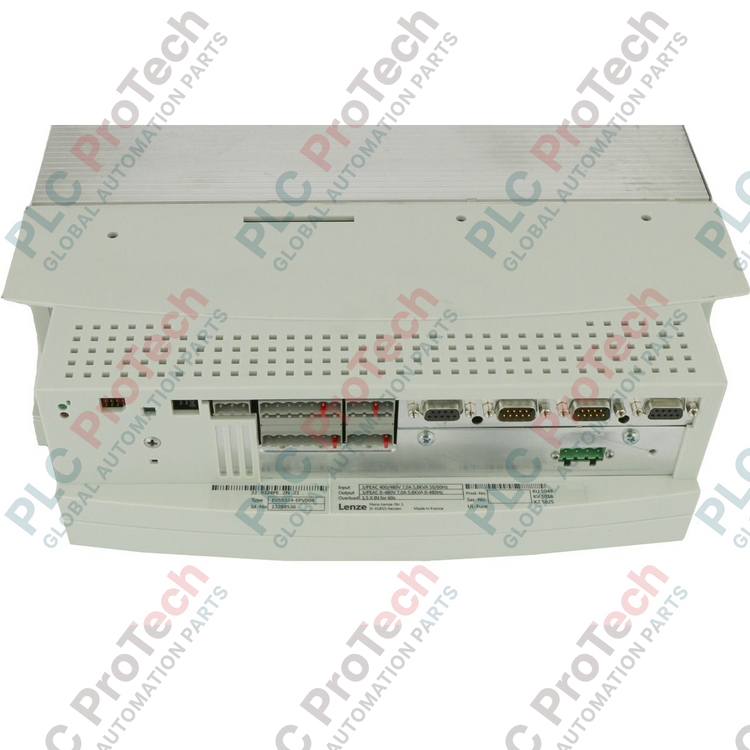

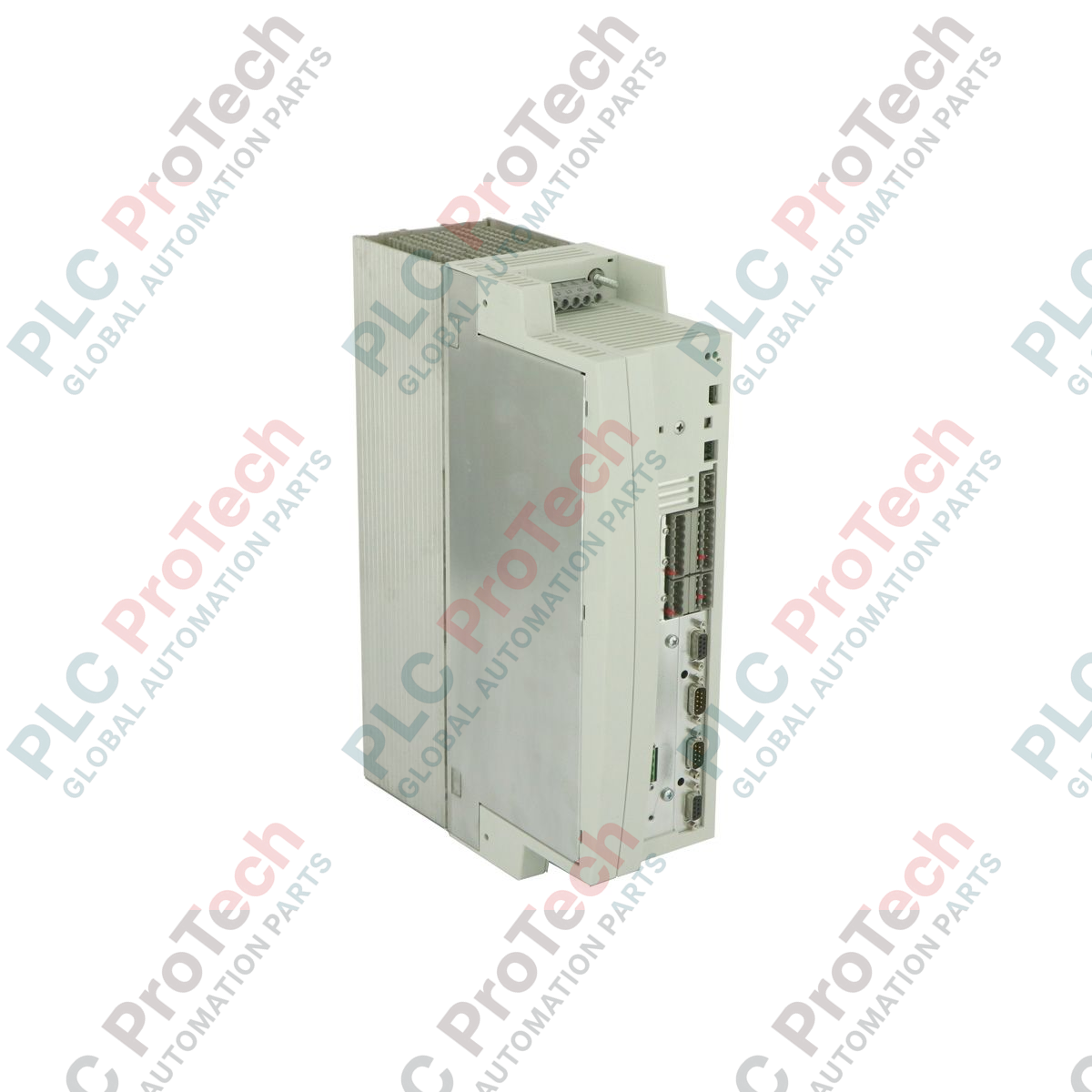

Lenze EVS9324-EPV004 Controller di posizione servo serie 9300

Progettato per il controllo del movimento ad alta precisione, il Lenze EVS9324-EPV004 funge da robusto controllore di posizione per servomotori nell'architettura della Serie 9300. Questa unità da 3.0 kW di potenza nominale offre il controllo della posizione e della velocità ad anello chiuso per ambienti di automazione industriale esigenti. Con un grado di protezione IP20, è progettata per l'installazione diretta all'interno di armadi elettrici, garantendo prestazioni affidabili e un'integrazione fluida con le reti fieldbus legacy.

Caratteristiche principali

• Controllore di posizione integrato con profili di movimento configurabili e routine di ricerca della posizione di riferimento.
• Robusto grado di protezione IP20, ottimizzato per il montaggio in armadi elettrici con ingombro ridotto.
• Interfaccia resolver ad alte prestazioni per la retroazione e un controllo preciso ad anello chiuso.
• Funzionalità flessibili di comunicazione tramite bus di sistema per la sincronizzazione di più assi.
• Monitoraggio termico e protezione dal sovraccarico per salvaguardare l'azionamento e il motore.

Applicazioni

• Macchinari per l'imballaggio: sistemi di indicizzazione ad alta velocità, avvolgimento e incartonamento.
• Movimentazione dei materiali: sistemi a portale, sistemi automatizzati di stoccaggio e prelievo (ASRS) e carrelli di trasferimento.
• Produzione tessile: avvolgimento preciso, controllo della tensione e sincronizzazione degli assi di alimentazione.
• Stampa e lavorazione della carta: taglierine rotative, taglierine trasversali e sistemi di guida del nastro.

Specifiche tecniche

Collegamenti e interfacce

Modelli alternativi e compatibilità

L'EVS9324-EPV004 è un controller di posizionamento dedicato (variante "EP") e non può essere sostituito direttamente con controller di velocità standard (varianti "ES") senza modificare il programma del PLC di sistema e i set di parametri dell'azionamento. Quando si sostituisce hardware di revisioni precedenti, verificare che la versione firmware dell'unità sostitutiva corrisponda alla configurazione di sistema esistente o sia compatibile con essa. I trasferimenti dei parametri devono essere eseguiti utilizzando il software Lenze Global Drive Control (GDC).

Criticità applicative e note tecniche

Per garantire un funzionamento affidabile, la gestione termica all'interno dell'armadio è fondamentale. Quando si montano più azionamenti della serie 9300 affiancati, mantenere una distanza laterale minima di 10 mm e una distanza verticale di almeno 100 mm per favorire la convezione naturale. Le applicazioni ad alta inerzia che richiedono una decelerazione rapida devono essere abbinate a una resistenza di frenatura esterna di dimensioni adeguate, collegata ai morsetti UG+ e BR, per prevenire guasti di sovratensione (OU) sul bus CC.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi a doppino intrecciato con doppia schermatura per la retroazione del resolver (X2) e il bus di sistema (X5), per ridurre le interferenze elettromagnetiche (EMI). Le schermature dei cavi devono essere collegate a terra a entrambe le estremità utilizzando appositi morsetti di schermatura EMC a bassa impedenza, direttamente sulla piastra di montaggio. Prima di applicare l'alimentazione principale CA trifase, verificare che l'alimentazione ausiliaria di controllo a 24 VCC sia stabile e cablata correttamente, per garantire la corretta inizializzazione della scheda di controllo.
