Manufacturer: Lenze

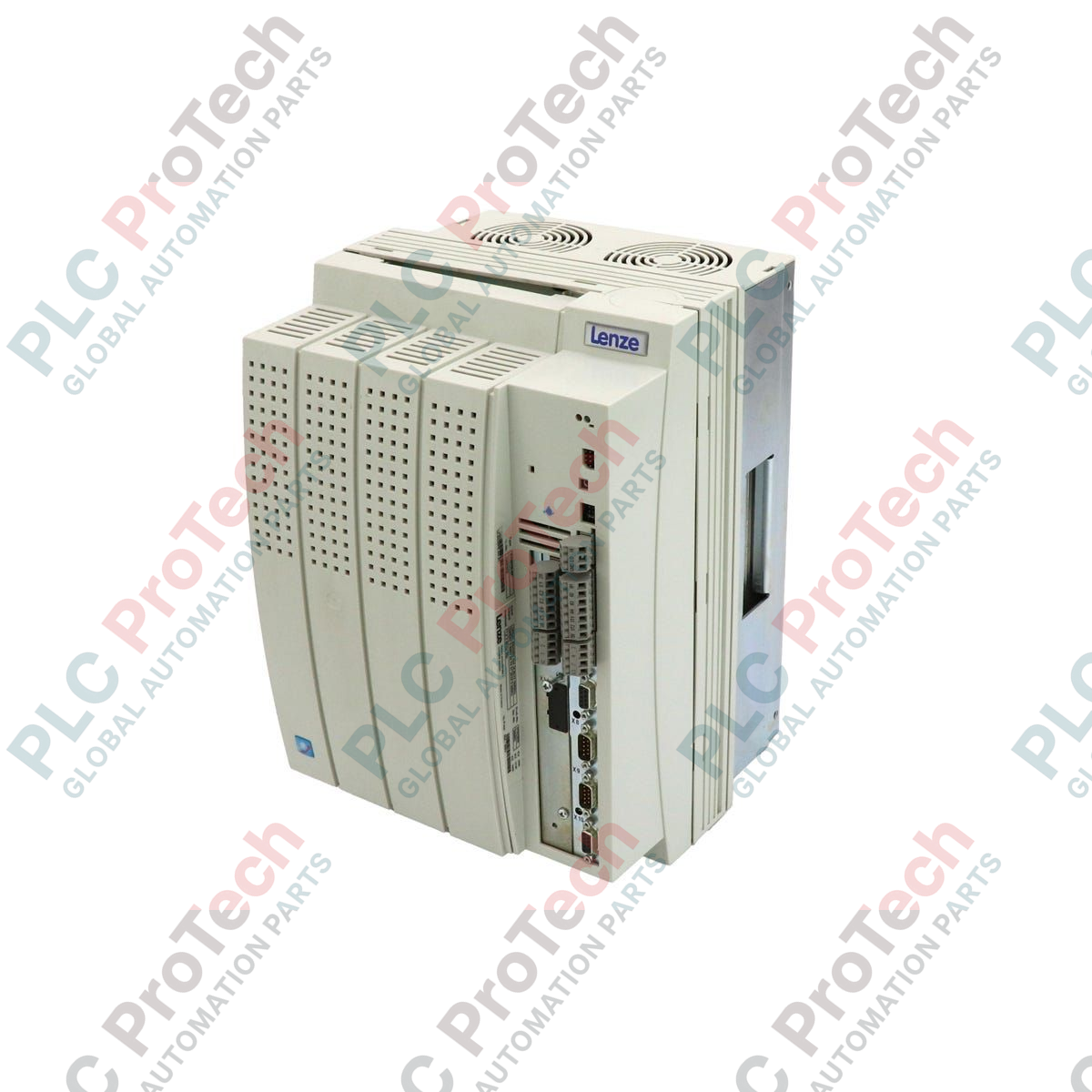

Product No.: EVS9328-EPV004
Country of origin:Germany
Product Type: Azionamenti servo
Barcode: 85044095
Payment: T/T, Western Union
Weight: 12500g
Dimensions: 35,00 x 25,00 x 25,00 cm
Shipping port: Xiamen
Warranty: 12 months
Con una potenza di 22.0 kW per un controllo preciso del movimento, Lenze EVS9328-EPV004 è un controllore di posizione servo ad alte prestazioni nell'architettura legacy della Serie 9300. Questa unità è progettata per eseguire profili di posizionamento complessi, il controllo della velocità e attività di sincronizzazione della coppia in ambienti industriali esigenti. Con un grado di protezione IP20, è progettata per l'installazione in camere bianche o armadi elettrici e si integra perfettamente con i sistemi PLC master tramite interfacce dedicate per bus di campo e canali I/O analogici/digitali.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Lenze |
| Codice modello | EVS9328-EPV004 |
| Serie | Serie 9300 |
| Tipo di dispositivo | Controllore di posizione servo |
| Potenza nominale | 22.0 kW |
| Classe di protezione dell'involucro | IP20 |
| Fase del ciclo di vita del prodotto | Fine produzione (supporto legacy disponibile) |
| Dimensioni (A x L x P) | 35.00 x 25.00 x 25.00 cm |
| Peso netto | 12.50 kg |
| Codice merceologico | 85044095 |
| Classificazione dei controlli all'esportazione (ECCN) | N |
| Morsetto / Interfaccia | Assegnazione funzionale |
|---|---|
| L1, L2, L3 | Ingresso di alimentazione di rete CA trifase |
| U, V, W | Collegamenti delle fasi del motore (uscita) |
| +UG, -UG | Collegamento del bus CC (per configurazioni con bus CC condiviso) |
| X1 / X2 | Morsetti di controllo analogici e digitali (I/O) |
| Slot AIF | Interfaccia di automazione per moduli di comunicazione (ad es. CANopen, PROFIBUS, LECOM) |
L'EVS9328-EPV004 è un controller di posizionamento dedicato (variante "EP"). Non è direttamente intercambiabile con i controller di velocità standard (varianti "ES") o i controller di registrazione (varianti "EVG") senza modificare la logica di comando del PLC e i set di parametri. Quando si sostituiscono unità obsolete, assicurarsi che il modulo di comunicazione AIF (come EMF2102IB o EMF2133IB) venga trasferito alla nuova unità e che la revisione del firmware corrisponda, per prevenire timeout di comunicazione con il controller master.
Durante i cicli di decelerazione altamente dinamici, la tensione del bus CC interno può aumentare rapidamente. Se il sistema rileva frequentemente guasti "OU" (sovratensione), verificare che una resistenza di frenatura esterna (serie Lenze CHO) sia correttamente dimensionata, collegata e configurata nei parametri. Assicurarsi che l'armadio di comando disponga di un'adeguata ventilazione forzata, poiché l'unità da 22.0 kW genera una notevole dissipazione termica durante il funzionamento continuo alla coppia di picco.
Utilizzare sempre cavi a doppino ritorto con doppia schermatura per i collegamenti di retroazione di resolver ed encoder, al fine di prevenire l'iniezione di disturbi ad alta frequenza provenienti dalle linee di potenza del motore. Collegare a terra la schermatura del cavo motore a entrambe le estremità utilizzando fascette di schermatura EMC a bassa impedenza. La parametrizzazione può essere eseguita tramite il software Lenze Global Drive Control (GDC) attraverso l'interfaccia AIF; assicurarsi che la velocità di trasmissione dell'adattatore PC corrisponda alle impostazioni seriali predefinite dell'azionamento prima di tentare la connessione.
AVVERTENZA CRITICA
Nei condensatori del bus CC possono rimanere presenti tensioni elettriche pericolose fino a 5 minuti dopo il disinserimento dell'alimentazione di rete. Misurare la tensione tra i morsetti +UG e -UG per assicurarsi che sia scesa sotto i 50 VCC prima di eseguire qualsiasi operazione di cablaggio, manutenzione o sostituzione del modulo.
Montare il controller servo verticalmente all'interno di un armadio di comando con grado di protezione IP54 o superiore, lasciando uno spazio libero minimo di 100 mm sopra e sotto per garantire un flusso d'aria di raffreddamento senza ostacoli.
Collegare il conduttore di terra di protezione (PE) alla barra centrale di terra dell'armadio prima di effettuare qualsiasi altra connessione elettrica.
Collegare l'alimentazione di rete CA trifase ai morsetti L1, L2 e L3 tramite un interruttore automatico e un filtro di rete opportunamente dimensionati.
Collegare le fasi del motore ai morsetti U, V e W, assicurandosi che la sequenza delle fasi sia corretta per prevenire condizioni di fuga incontrollata durante la messa in servizio.
