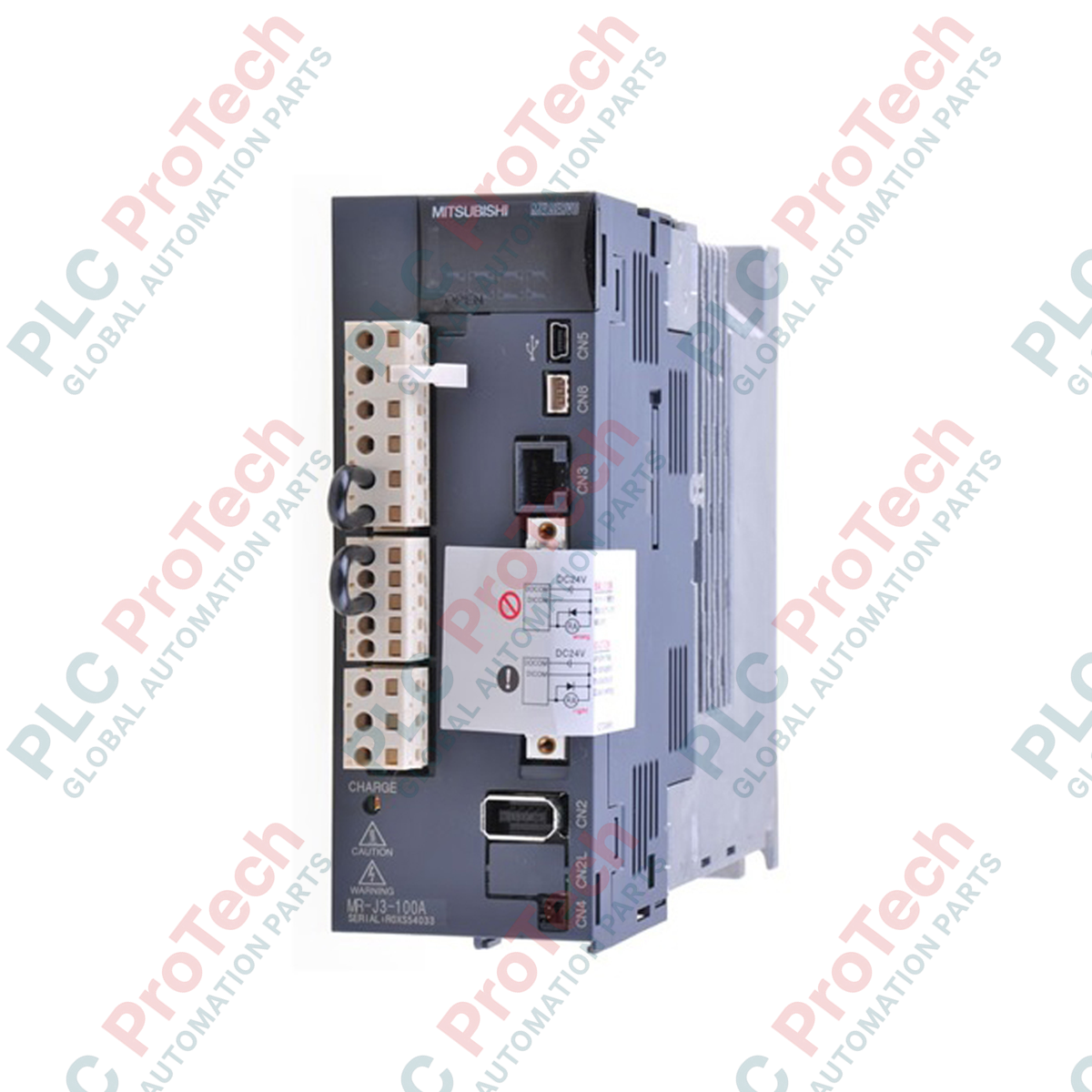

Amplificatore servo Mitsubishi Electric MR-J3-11KA4 della serie MELSERVO J3

SKU MR-J3-11KA4

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: MR-J3-11KA4

  • Country of origin:United States

  • Product Type: Amplificatori servo

  • Payment: T/T, Western Union

  • Weight: 18000g

  • Dimensions: 450 mm x 320 mm x 380 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Integrato perfettamente nelle architetture di controllo del movimento ad alte prestazioni, il servoazionamento Mitsubishi Electric MR-J3-11KA4 offre un controllo preciso ad anello chiuso per i sistemi motore industriali. Progettato per applicazioni impegnative di classe 400 V, questo amplificatore da 11 kW garantisce una risposta dinamica ad alta coppia e un'eccezionale precisione di posizionamento. Integra algoritmi avanzati di soppressione delle vibrazioni e l'autotuning in tempo reale per adattarsi ai carichi meccanici variabili, assicurando un funzionamento stabile negli ambienti di produzione ad alta velocità.

Caratteristiche principali

  • Supporto per il feedback dell'encoder ad alta risoluzione per una precisione di posizionamento submicrometrica.
  • Controllo avanzato adattivo della soppressione delle vibrazioni per eliminare la risonanza meccanica.
  • Sistema di ventilazione a raffreddamento forzato con doppie ventole integrate per una regolazione termica continua.
  • Autotuning in tempo reale che regola dinamicamente i guadagni del circuito di controllo in base all'inerzia del carico.
  • Funzioni diagnostiche integrate per rilevare sovracorrente, sovratensione e guasti di comunicazione dell'encoder.

Applicazioni

  • Centri di lavorazione CNC multiassi e macchinari per la formatura di metalli di precisione.
  • Linee di produzione ad alta velocità per il confezionamento, l'etichettatura e la stampa.
  • Sistemi automatizzati di movimentazione dei materiali, sistemi a portale e robot industriali per impieghi gravosi.
  • Sistemi di assemblaggio automobilistico e attrezzature di collaudo automatizzate.

Specifiche tecniche

Parametro Valore della specifica
Produttore Mitsubishi Electric
Numero di modello MR-J3-11KA4
Serie Serie MELSERVO MR-J3 (classe 400 V)
Potenza nominale di uscita 11 kW
Tensione nominale di uscita CA trifase da 323 V
Corrente nominale di uscita 32.0 A
Alimentazione del circuito principale CA trifase da 380 a 480 V, 50/60 Hz
Corrente nominale del circuito principale 23.1 A
Fluttuazione di tensione consentita CA trifase da 323 a 528 V
Fluttuazione di frequenza consentita Entro il 5%
Alimentazione del circuito di controllo CA monofase da 380 a 480 V, 50/60 Hz
Corrente nominale del circuito di controllo 0.2 A
Consumo energetico del circuito di controllo 45 W
Struttura di raffreddamento Raffreddamento forzato (ventola integrata)
Freno dinamico Opzione esterna
Peso netto 18 kg
Peso di spedizione (calcolato) 20 kg
Dimensioni della confezione (calcolate) 450 mm x 320 mm x 380 mm
Paese di origine Giappone

Collegamenti e interfacce

Morsetto / Porta Funzione / Assegnazione del circuito
L1 / L2 / L3 Alimentazione CA trifase del circuito principale
L11 / L21 Alimentazione CA monofase del circuito di controllo
U / V / W Collegamenti di uscita dell'alimentazione del servomotore (fasi U, V, W)
CN1 Connettore dei segnali I/O (interfaccia a 50 pin per i segnali di controllo)
CN2 Connettore di feedback dell'encoder (interfaccia seriale ad alta velocità a 10 pin)
CN3 Porta di comunicazione del PC (collegamento RS-422 per MR Configurator)

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

L'MR-J3-11KA4 è un amplificatore da 11kW di classe 400V. Quando si passa alla serie più recente MR-J4 (come l'MR-J4-11K-RJ4), è necessario un cavo di conversione specifico per l'interfacciamento con i motori delle serie HC-SFS o HA-LPS esistenti. Assicurarsi che la conversione dei parametri venga eseguita tramite MR Configurator2 per mappare accuratamente le impostazioni di guadagno precedenti sulla nuova piattaforma hardware.

Problemi applicativi e note ingegneristiche

A causa dell'elevata dissipazione termica di questa unità da 11kW, le installazioni standard in armadi chiusi devono mantenere uno spazio libero minimo di 80 mm sopra e sotto il telaio. Assicurarsi che la temperatura ambiente interna dell'armadio non superi i 55 degC. Per profili con elevata inerzia o decelerazione rapida, la capacità di rigenerazione interna è insufficiente; è necessario installare un resistore di rigenerazione esterno (come l'MR-RB137-4) e registrarlo nel parametro PA02 per prevenire i guasti di sovratensione (AL.33).

Suggerimenti per la messa in servizio e il cablaggio

Instradare sempre il cavo di retroazione dell'encoder (CN2) separatamente dai cavi di alimentazione principali del motore (U/V/W), mantenendo una distanza fisica di almeno 30 cm per prevenire le interferenze elettromagnetiche. Collegare la schermatura del cavo dell'encoder direttamente al terminale di terra dell'amplificatore. Durante la prima accensione, verificare che il circuito di controllo (L11/L21) sia alimentato prima o contemporaneamente al circuito principale (L1/L2/L3) per evitare guasti dovuti alla perdita di fase.

Linee guida per l'installazione

AVVERTENZA CRITICA: RISCHIO DI ALTA TENSIONE Assicurarsi che tutte le fonti di alimentazione CA in ingresso (L1/L2/L3 e L11/L21) siano completamente diseccitate prima di procedere all'installazione, al cablaggio o alla manutenzione. Attendere almeno 20 minuti dopo lo spegnimento affinché i condensatori del bus interno si scarichino. Verificare che il LED di carica sul pannello frontale sia completamente spento e misurare la tensione del bus CC per assicurarsi che sia inferiore a 20V prima di toccare qualsiasi terminale elettrico.
1
Montare l'amplificatore verticalmente su una superficie metallica piana e priva di vibrazioni per garantire un'adeguata dissipazione del calore.
2
Collegare il terminale di terra di protezione (PE) alla barra di terra dell'armadio prima di effettuare qualsiasi altro collegamento.
3
Cablare l'alimentazione del circuito di controllo (L11/L21) e l'alimentazione del circuito principale (L1/L2/L3) utilizzando le sezioni dei cavi specificate.
4
Collegare i cavi di alimentazione del servomotore (U/V/W) e inserire il cavo di retroazione dell'encoder (CN2).
5
Interfacciare i segnali di controllo tramite CN1 e collegare l'interfaccia di comunicazione per la messa in servizio.

FAQ

Qual è la differenza principale tra l'MR-J3-11KA4 e i modelli MR-J3-11KA standard?

Il suffisso "A4" indica un amplificatore di classe 400 V (tensione di ingresso da 380 a 480 V CA), mentre il modello MR-J3-11KA standard è un'unità di classe 200 V (tensione di ingresso da 200 a 230 V CA).

Come deve essere configurata l'opzione di rigenerazione per questo amplificatore servo da 11 kW?

Per applicazioni gravose o con elevata inerzia, è necessario collegare una resistenza di rigenerazione esterna ai terminali P+ e C. Il modello e la capacità della resistenza devono essere registrati nel parametro PA02 per evitare guasti dovuti alla sovratensione.

Quali sono i requisiti di spazio libero per il raffreddamento durante il montaggio su pannello?

L'amplificatore richiede uno spazio libero minimo di 80 mm sopra e sotto e di 10 mm sui lati quando viene installato in un quadro elettrico, affinché le ventole di raffreddamento forzato mantengano la temperatura di esercizio al di sotto di 55 °C.
