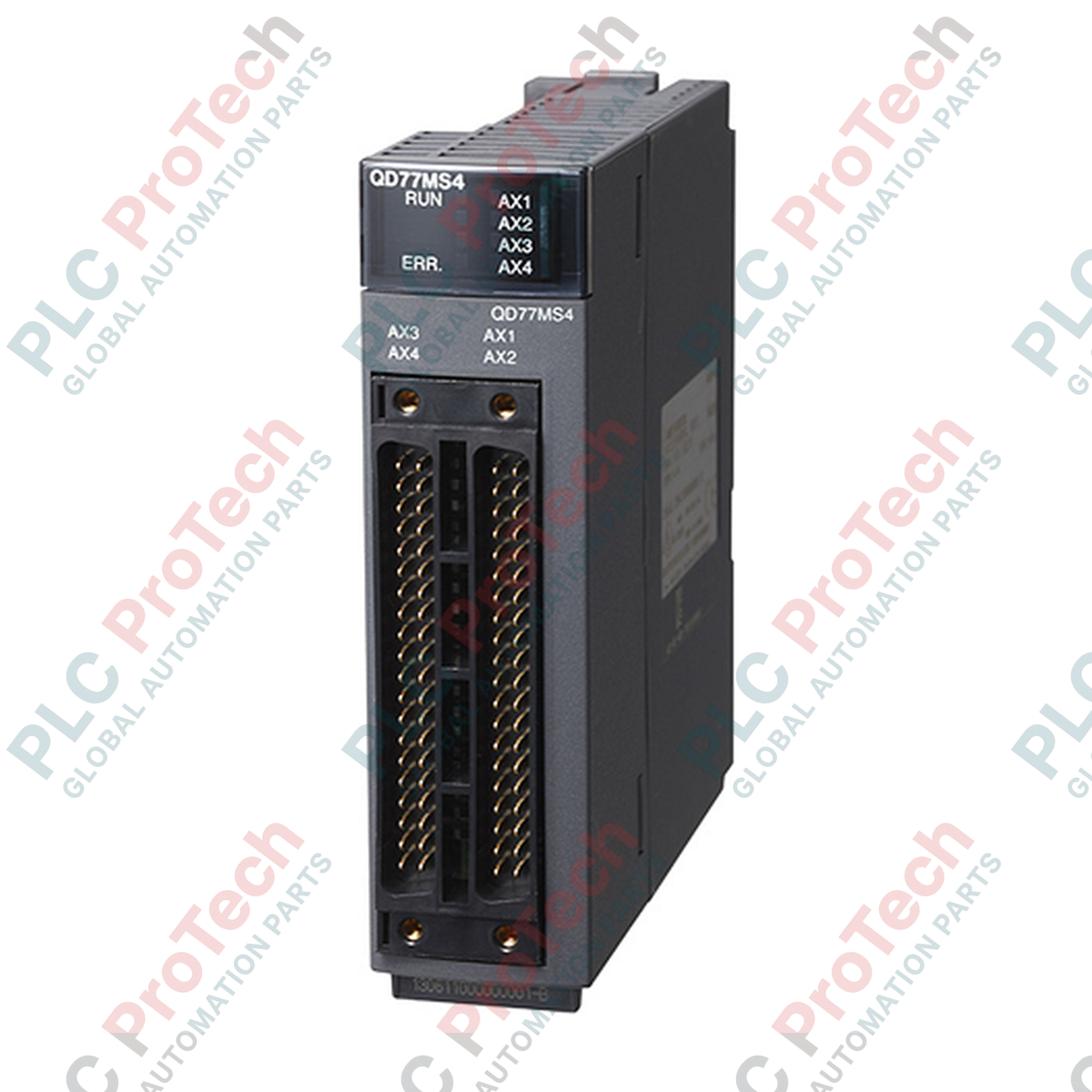

Mitsubishi Electric QD77MS4 Modulo di movimento semplice della serie MELSEC Q

Descrizione

La gestione di profili di posizionamento complessi e la sincronizzazione multiasse nell'architettura MELSEC Q Series costituiscono il ruolo principale del Mitsubishi Electric QD77MS4 Simple Motion Module. Questo modulo ad alta densità controlla fino a 4 assi indipendenti o sincronizzati, utilizzando la rete in fibra ottica ad alta velocità e immune ai disturbi SSCNET III/H. Grazie all'implementazione di cicli operativi ad alta velocità, garantisce tempi di risposta rapidi e un tracciamento preciso delle coordinate nei macchinari industriali complessi.

Gli ingegneri possono configurare facilmente profili di movimento avanzati, tra cui il posizionamento punto a punto (PTP), l'interpolazione lineare e circolare, le transizioni di controllo velocità-coppia e la profilatura con camma elettronica direttamente tramite il software di programmazione GX Works. L'integrazione fisica occupa uno spazio minimo nel rack di base, utilizzando solo 32 punti I/O standard.

Caratteristiche principali

• Supporto per il controllo del movimento multiasse fino a 4 assi tramite un singolo collegamento SSCNET III/H.
• Cicli di esecuzione ultrarapidi da 0,88 ms o 1,77 ms per un inseguimento dinamico ad alta velocità.
• Configurazione flessibile delle unità, che consente la programmazione indipendente degli assi in millimetri, pollici, gradi o impulsi.
• Modalità di transizione avanzate, tra cui la commutazione velocità-posizione e posizione-velocità, nonché il controllo dedicato velocità-coppia.
• Memoria flash ad alta durata, con supporto per un massimo di 100.000 operazioni di scrittura per la memorizzazione persistente dei parametri.

Applicazioni

• Macchinari ad alta velocità per il confezionamento, l'astucciamento e la formatura-riempimento-sigillatura continua orizzontale/verticale.
• Taglierine rotative sincronizzate, cesoie volanti e sistemi di avvolgimento preciso dei materiali.
• Sistemi a portale pick-and-place multiasse e stazioni automatizzate per l'inserimento dei componenti.
• Sistemi di movimentazione dei materiali che richiedono una rigorosa regolazione velocità-coppia per il controllo della tensione.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il QD77MS4 funge da percorso di transizione funzionale dai moduli della serie QD75 precedenti. Poiché utilizza il protocollo di rete in fibra ottica SSCNET III/H, non può essere cablato direttamente tramite segnali analogici o treni di impulsi tradizionali a servoazionamenti di vecchia generazione. Per funzionare correttamente, richiede servoamplificatori compatibili con SSCNET III/H, come quelli della serie MELSERVO MR-J4.

Problemi applicativi e note ingegneristiche

Durante la posa dei cavi in fibra ottica (SSCNET III/H), assicurarsi che il raggio di curvatura minimo delle linee in fibra non scenda al di sotto di 25 mm. Il superamento di questo limite causerà un'attenuazione del segnale, con conseguenti guasti intermittenti della comunicazione e l'attivazione di errori di movimento (spesso manifestati come perdite degli assi). Inoltre, assicurarsi che le porte inutilizzate siano coperte con tappi antipolvere per evitare il degrado delle prestazioni ottiche.

Suggerimenti per la messa in servizio e il cablaggio

Associare sempre correttamente i numeri di stazione assegnati tramite i selettori rotativi sui servoamplificatori MR-J4 fisici agli assi hardware configurati nel GX Works Simple Motion Module Setting Tool. Un'assegnazione errata impedirà la sincronizzazione durante l'avvio, attivando errori di inizializzazione della scheda.
