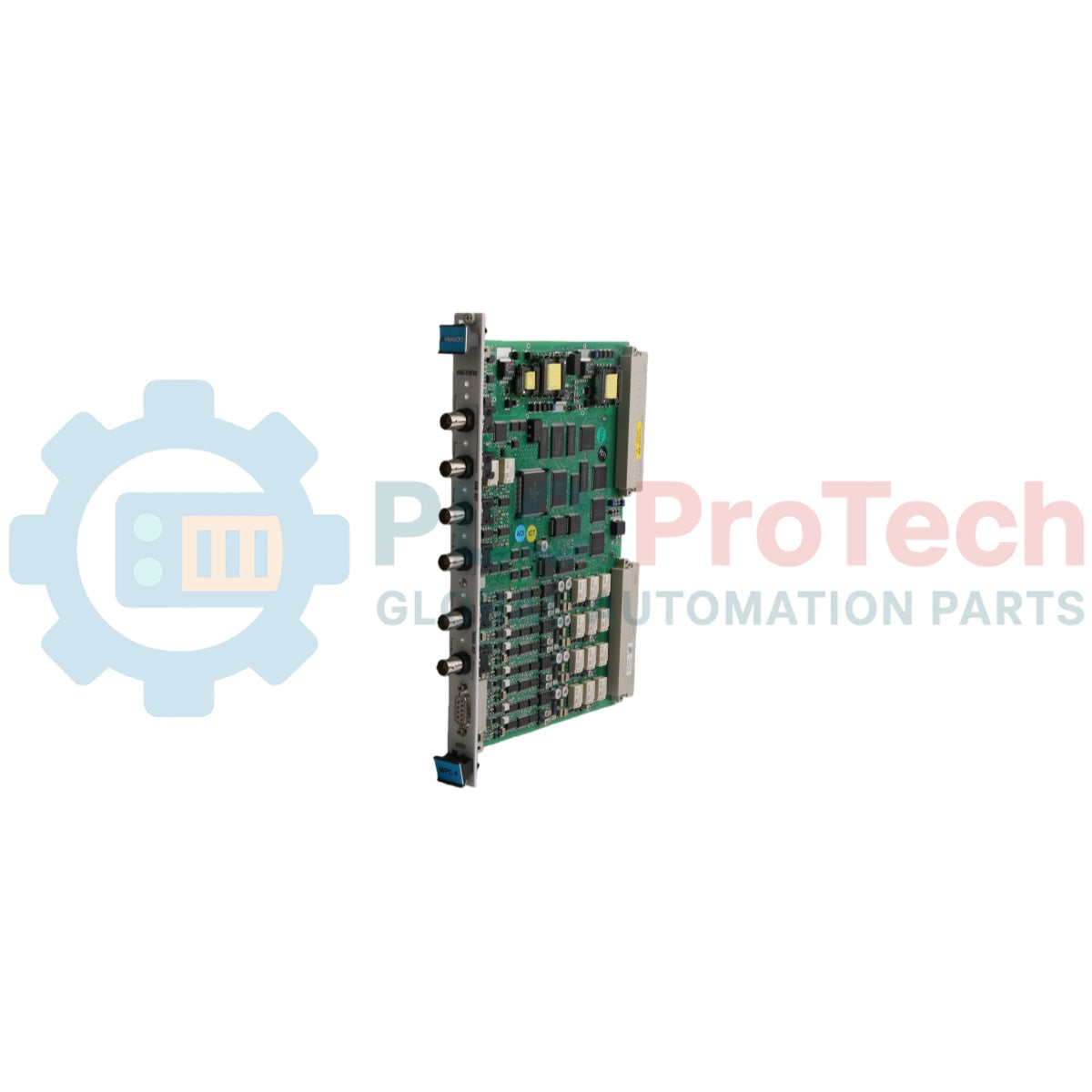

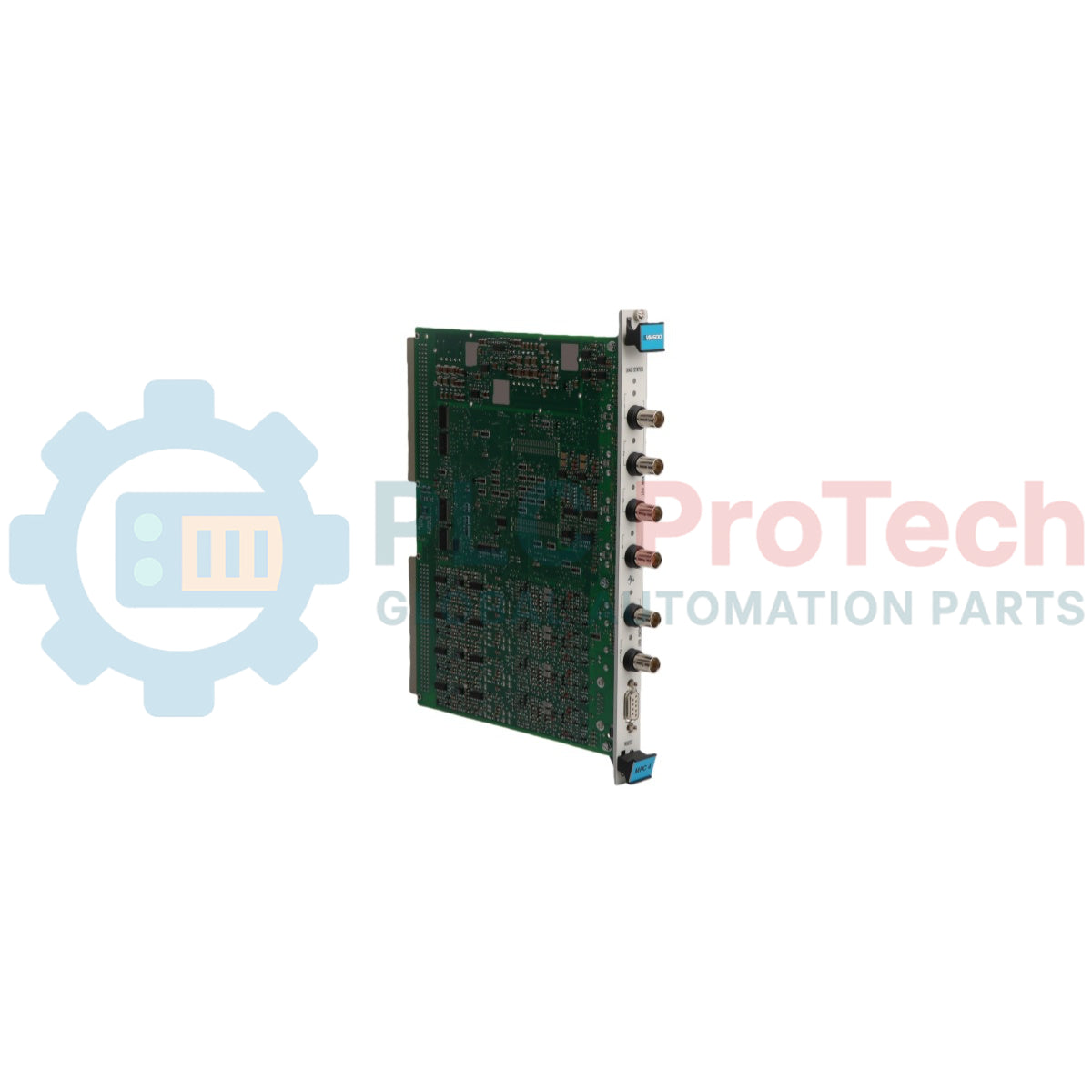

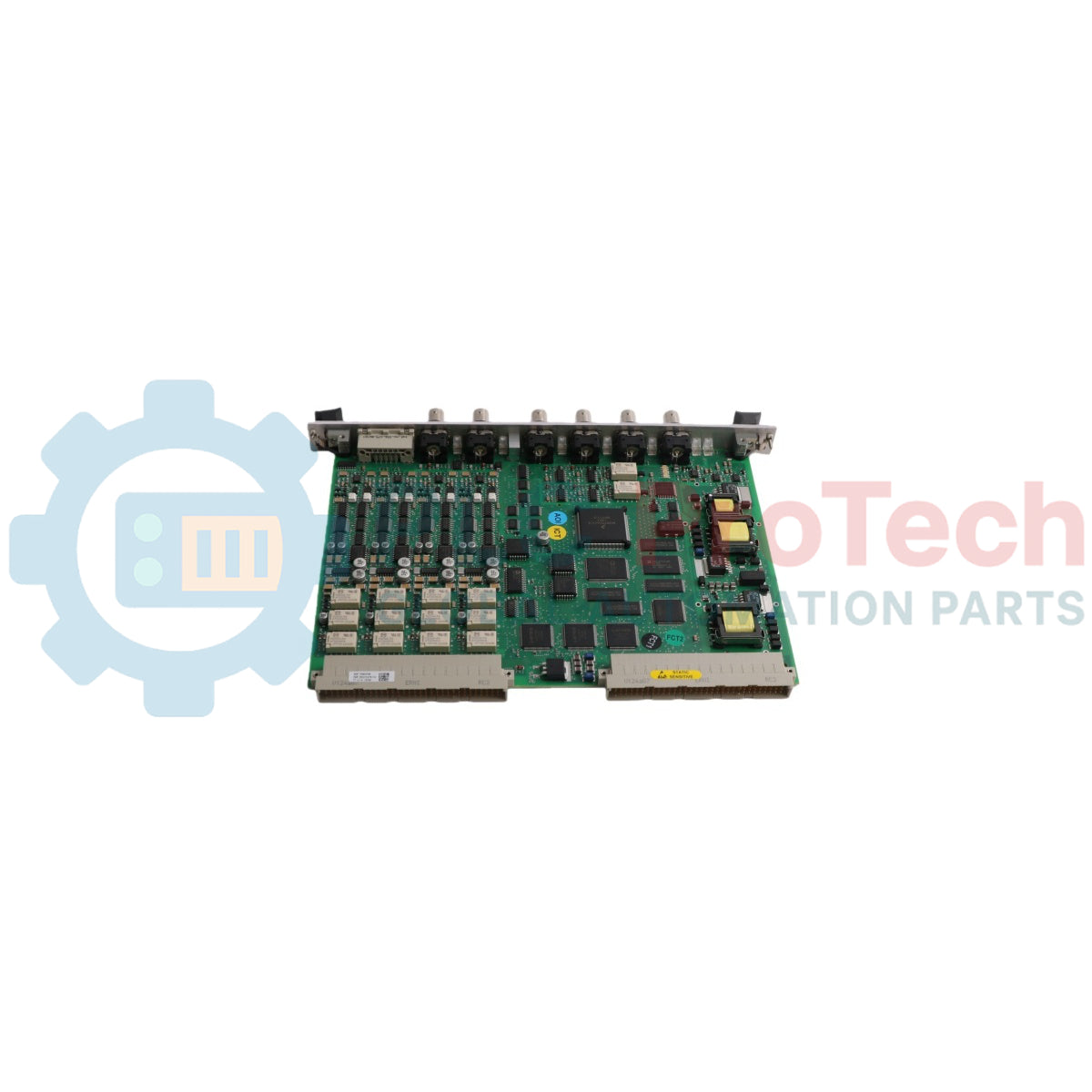

MPC4 200-510-076-114 Vibro-Meter Scheda di protezione dei macchinari VM600

Panoramica del prodotto

 MPC4 200-510-076-114 (MPC4) è una scheda di protezione dei macchinari ad alta affidabilità e un elemento fondamentale della piattaforma Vibro-Meter VM600 . Questo modulo specializzato è progettato per il monitoraggio continuo di macchinari rotanti critici, tra cui turbine a vapore/gas, compressori di grandi dimensioni e ventilatori industriali. Dispone di quattro canali di ingresso per segnali dinamici e due canali dedicati alla velocità (tachimetro). Eseguendo l'elaborazione ad alta velocità dei segnali e una logica di allarme autonoma, MPC4 200-510-076-114 garantisce un'azione protettiva immediata (sgancio) per salvaguardare le apparecchiature da vibrazioni eccessive, spostamenti dell'albero o condizioni di sovravelocità, anche in caso di interruzione della comunicazione con un sistema di livello superiore.

Configurazione tecnica (approfondimento)

Il modello 200-510-076-114 è una versione dalle specifiche elevate della serie MPC4, generalmente utilizzata in ambienti di sicurezza con classificazione SIL.

• Elaborazione avanzata dei segnali: Dotata di processori digitali di segnali (DSP) ad alte prestazioni per eseguire FFT in tempo reale, filtri di tracking e misurazioni picco-picco.

• Comunicazione tramite bus VME: Si integra perfettamente con il backplane VM600 per lo scambio di dati con la scheda CPUM , mantenendo al contempo un percorso di sicurezza hardware locale che funziona indipendentemente dal controller del rack.

• Versatilità degli ingressi: È pienamente compatibile con un'ampia gamma di trasduttori, inclusi sensori di prossimità TQ4xx , accelerometri CAxxx e sensori di velocità CExxx .

• Logica relè integrata: Supporta complesse "logiche di voto" (ad es. 1 su 2, 2 su 3) se abbinata alla scheda I/O IOC4T , garantendo un'elevata disponibilità e riducendo al minimo il rischio di sganci intempestivi.

Specifiche tecniche

Domande frequenti tecniche

In che modo il suffisso "114" differisce dalle versioni standard di MPC4?

La variante 114 indica uno specifico livello di revisione del firmware e dell'hardware, adattato ai moderni standard TSI (strumentazione di supervisione delle turbine) . Spesso include funzionalità diagnostiche avanzate e specifiche opzioni di rivestimento per la protezione dagli agenti corrosivi atmosferici negli ambienti industriali.

È possibile configurare MPC4 200-510-076-114 senza la scheda CPUM?

No. Sebbene MPC4 esegua autonomamente la propria logica di protezione una volta configurato, la configurazione iniziale, la regolazione dei setpoint e la gestione del firmware devono essere effettuate tramite il software VM600 MPS (sistema di protezione dei macchinari) attraverso il controller del rack CPUM .

Qual è la funzione dei LED "Danger" e "Alert" sul pannello frontale?

Il LED Alert (giallo) indica che una misurazione ha superato la prima soglia, suggerendo la necessità di manutenzione. Il LED Danger (rosso) indica che è stata superata la seconda soglia, attivando generalmente un relè per arrestare la macchina e prevenire danni.

Guida all'ingegneria e all'installazione

• Abbinamento posteriore IOC4T: MPC4 200-510-076-114 deve essere installata nella parte anteriore del rack VM600, perfettamente allineata con una scheda IOC4T nella parte posteriore. Il collegamento avviene tramite il connettore VME P2; assicurarsi che nessun pin si pieghi durante l'inserimento.

• Serraggio dei morsetti: Durante il cablaggio dei morsetti IOC4T , assicurarsi di applicare una coppia da 0.5 a 0.6 Nm. Collegamenti allentati nel monitoraggio delle vibrazioni possono causare "picchi del segnale" che MPC4 potrebbe interpretare come un guasto reale della macchina.

• Strategia di messa a terra: La schermatura dei cavi dei sensori deve essere collegata esclusivamente al morsetto "Shield" della scheda IOC4T . Lasciare la schermatura flottante sul lato del sensore è fondamentale per prevenire anelli di massa che introducono rumore a 50/60 Hz nel percorso di elaborazione.

Vantaggi ingegneristici

 MPC4 200-510-076-114 si distingue per il suo percorso di sicurezza deterministico. A differenza dei PLC basati su software, MPC4 utilizza un percorso logico cablato per l'attivazione degli allarmi, garantendo un tempo di risposta inferiore a 20 millisecondi dal rilevamento del guasto all'attivazione del relè. Il suo robusto design per la gestione termica consente il funzionamento in ambienti con temperature ambiente elevate, come quelli presenti nelle sale turbine, senza la necessità di ventole di raffreddamento esterne, aumentando significativamente il tempo medio tra i guasti (MTBF).
