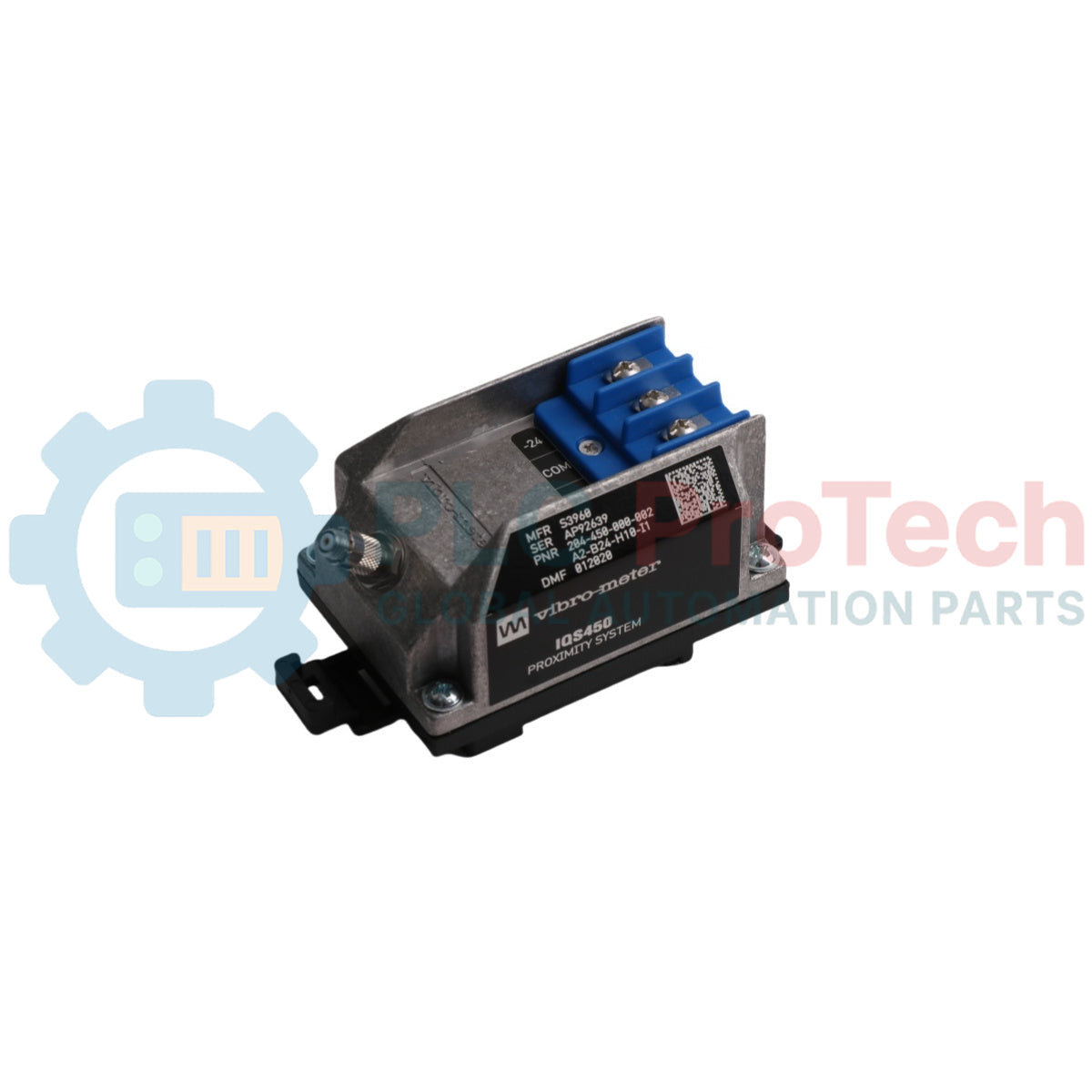

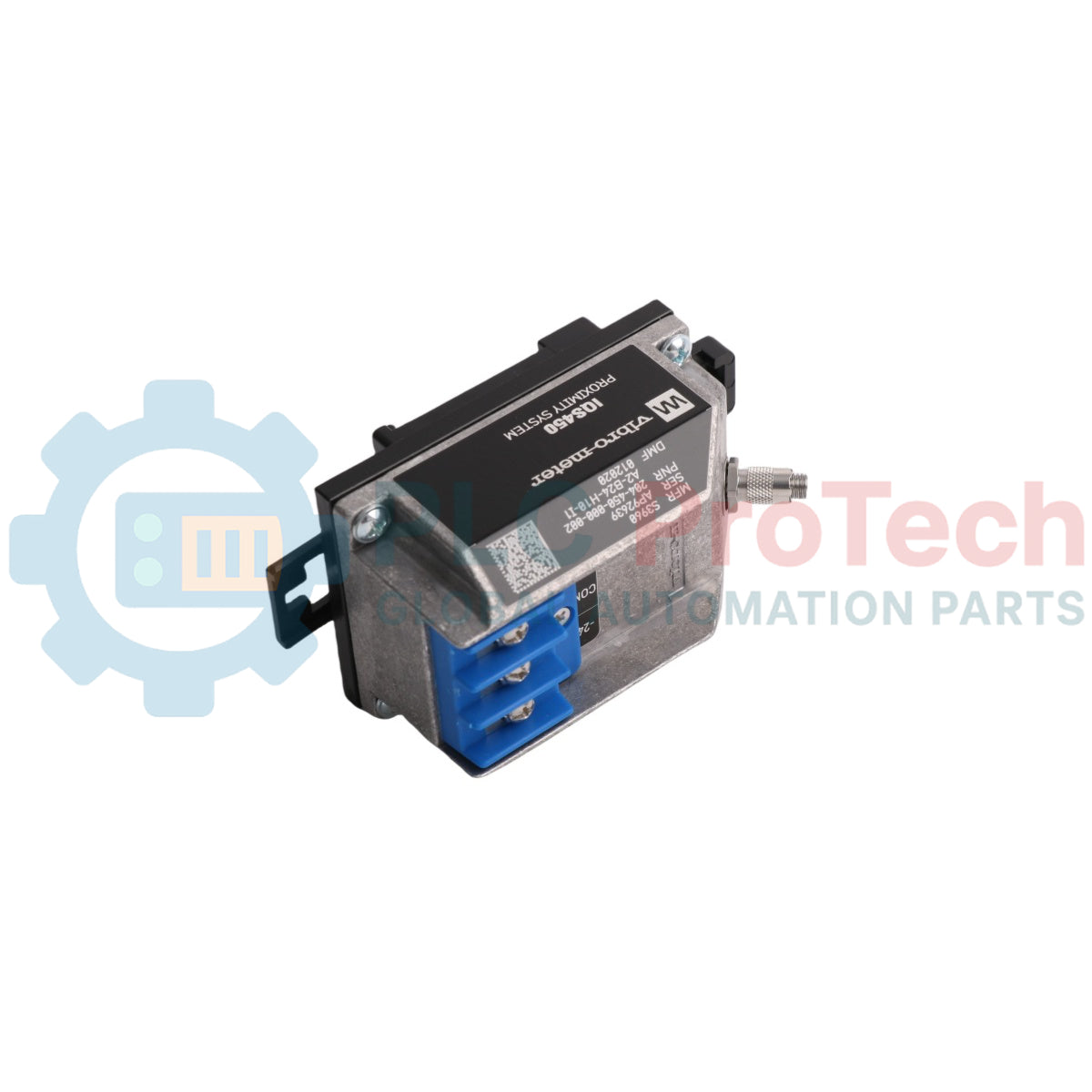

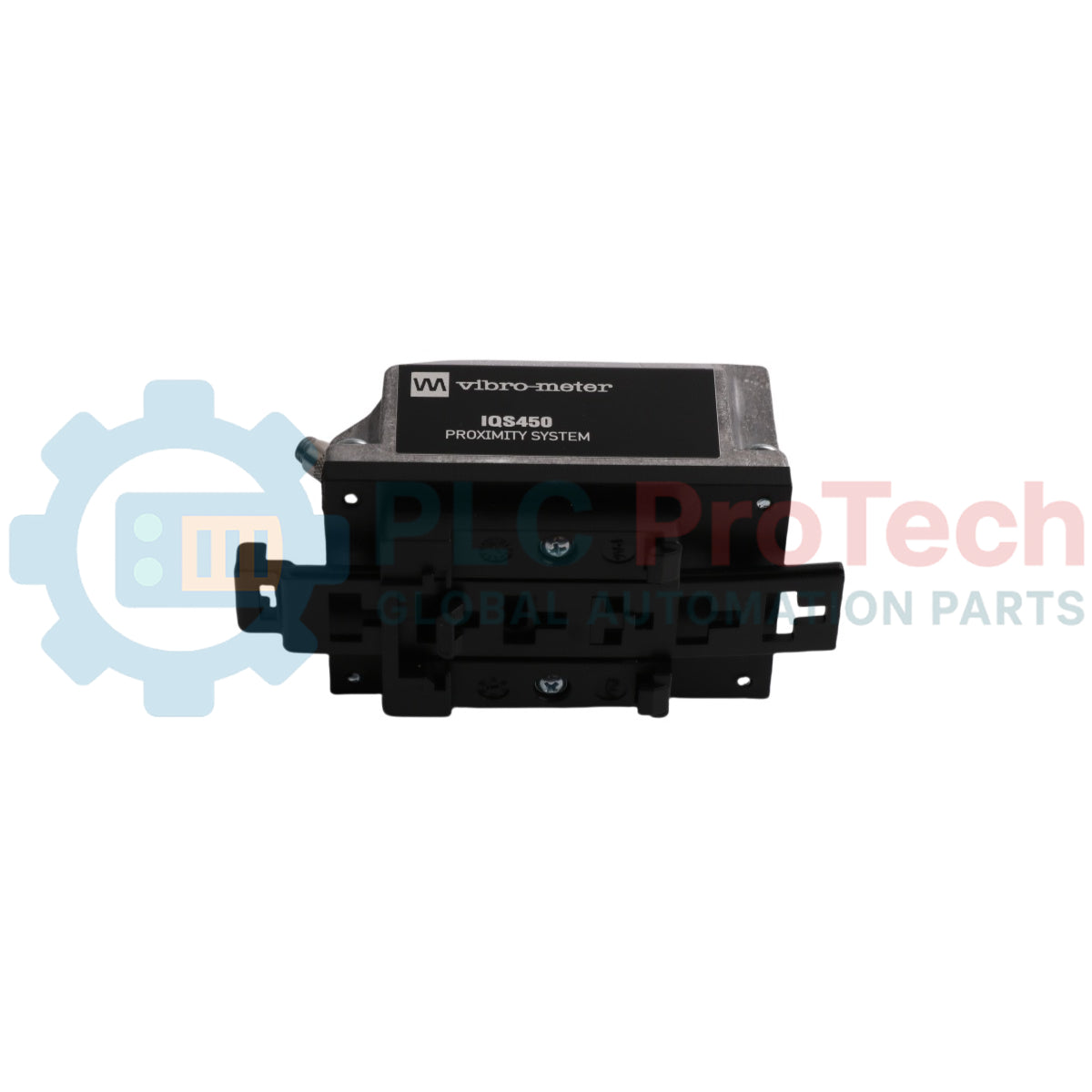

IQS 450 (204-450-000-002) Vibro-Meter Condizionatore di segnale e interfaccia S3960

Panoramica del prodotto

Il IQS 450 (204-450-000-002) è un condizionatore di segnale ad alta precisione che costituisce il collegamento essenziale in una catena di misura a correnti parassite Vibro-Meter. Funziona insieme ai trasduttori di prossimità della serie TQ (come il TQ 402 o il TQ 412) per fornire un monitoraggio accurato e senza contatto dello spostamento e delle vibrazioni. Se abbinato al S3960 (spesso indicato come equivalente della serie GSI 127 ), il sistema acquisisce la separazione galvanica, garantendo che i dati sulle vibrazioni ad alta frequenza vengano trasmessi alla sala di controllo senza interferenze dovute a loop di massa o rumore elettrico.

Configurazione tecnica

La configurazione 204-450-000-002 è ottimizzata per applicazioni industriali ad alte prestazioni e fornisce uscite standardizzate per sistemi di protezione delle macchine come il VM600.

• Principio delle correnti parassite: Il dispositivo IQS 450 pilota la bobina di rilevamento del trasduttore con un segnale portante ad alta frequenza e demodula il segnale di ritorno in un'uscita analogica precisa proporzionale alla distanza.

• Compensazione attiva della temperatura: La circuiteria integrata neutralizza gli effetti delle variazioni della temperatura ambiente, impedendo che la "deriva termica" provochi falsi allarmi di vibrazione.

• Adattamento della lunghezza del sistema: Questo modello è calibrato per specifiche lunghezze totali del sistema (TSL), garantendo la linearità dell'insieme trasduttore e cavo di prolunga.

• Interfaccia galvanica (S3960/GSI127): L'S3960 fornisce un isolamento a 3 vie (ingresso, uscita e alimentazione), proteggendo l'elettronica del rack VM600 dai transitori e dai picchi di tensione lato campo.

Specifiche tecniche

Domande frequenti tecniche

Qual è il ruolo dell'S3960 in questa catena di misura?

L' S3960 (o GSI 127) funge da "apparecchiatura associata". Rimane nell'area sicura (quadro di controllo) e fornisce alimentazione a sicurezza intrinseca all' IQS 450 nel campo, restituendo al contempo il segnale di vibrazione con elevata fedeltà. È fondamentale per eliminare i loop di massa negli impianti industriali di grandi dimensioni.

Come posso risolvere un guasto "Sensore OK" con l'IQS 450?

Controllare la tensione di polarizzazione CC (tensione di distanza) all'uscita dell'IQS 450. Se la tensione è pari a 0 V o al limite di alimentazione (-24 V), è probabile che vi sia un circuito aperto o un cortocircuito nel cavo coassiale o nella punta del trasduttore. Una distanza corretta "a metà intervallo" mostra solitamente circa -10 VCC.

Posso sostituire un IQS 450 senza ricalibrare la sonda?

Sì. I sistemi di prossimità Vibro-Meter sono progettati con componenti intercambiabili. Finché l' IQS 450 di ricambio corrisponde alla lunghezza totale del sistema (ad esempio 5 m o 10 m) e al tipo di trasduttore, il sistema rimane calibrato.

Guida all'ingegneria e all'installazione

• Coerenza della TSL: Assicurarsi che la lunghezza combinata del cavo del trasduttore e dell'eventuale cavo di prolunga EA 402 corrisponda alla calibrazione dell' IQS 450. L'utilizzo di un cavo da 5 m con un condizionatore calibrato per 10 m comporterà un errore di sensibilità del 50%.

• Integrità dei connettori: I connettori coassiali miniaturizzati sono sensibili all'umidità e allo sporco. Utilizzare connettori autobloccanti e assicurarsi di serrarli a mano fino a percepire il "clic", così da mantenere la schermatura del segnale.

• Strategia di messa a terra: La guida DIN dell' IQS 450 e dell' S3960 deve essere collegata a una terra strumentale ad alta integrità. La schermatura del cavo proveniente dal campo deve essere terminata solo lato condizionatore di segnale, per prevenire i loop di massa.

Vantaggi tecnici

La combinazione IQS 450 / S3960 è preferita per la sua ampia larghezza di banda in frequenza. A differenza dei sensori industriali standard, questo sistema mantiene l'accuratezza di fase fino a 20 kHz. Ciò è fondamentale per l'"analisi orbitale" e i "diagrammi di Bode" utilizzati dagli ingegneri diagnostici per identificare guasti specifici delle turbine, come sfregamento dell'albero, whirl dell'olio o disallineamento. L'alloggiamento robusto in alluminio e l'elettronica incapsulata garantiscono la stabilità del sistema negli ambienti caratteristici delle sale turbine, caratterizzati da forti vibrazioni ed elevate interferenze elettromagnetiche.
