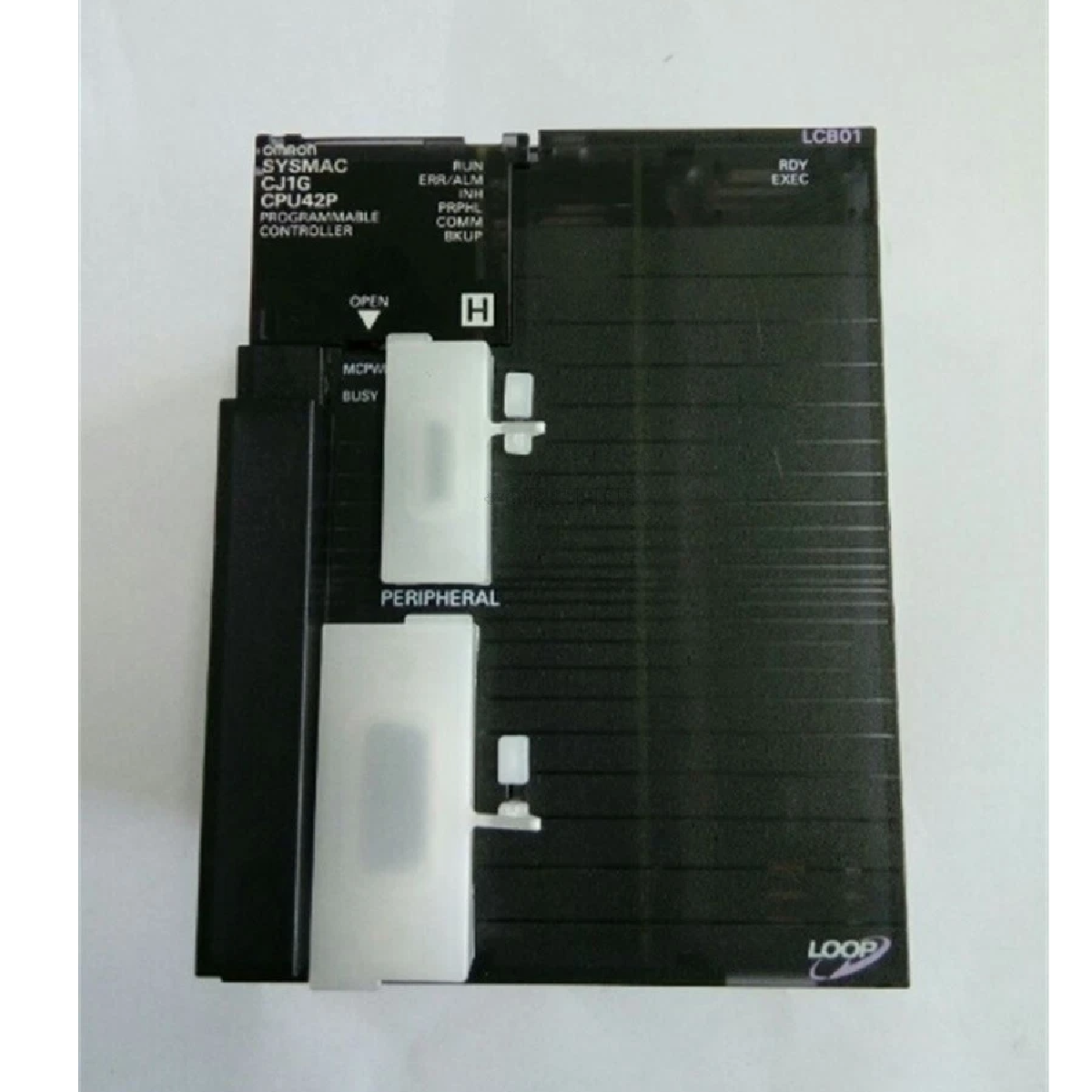

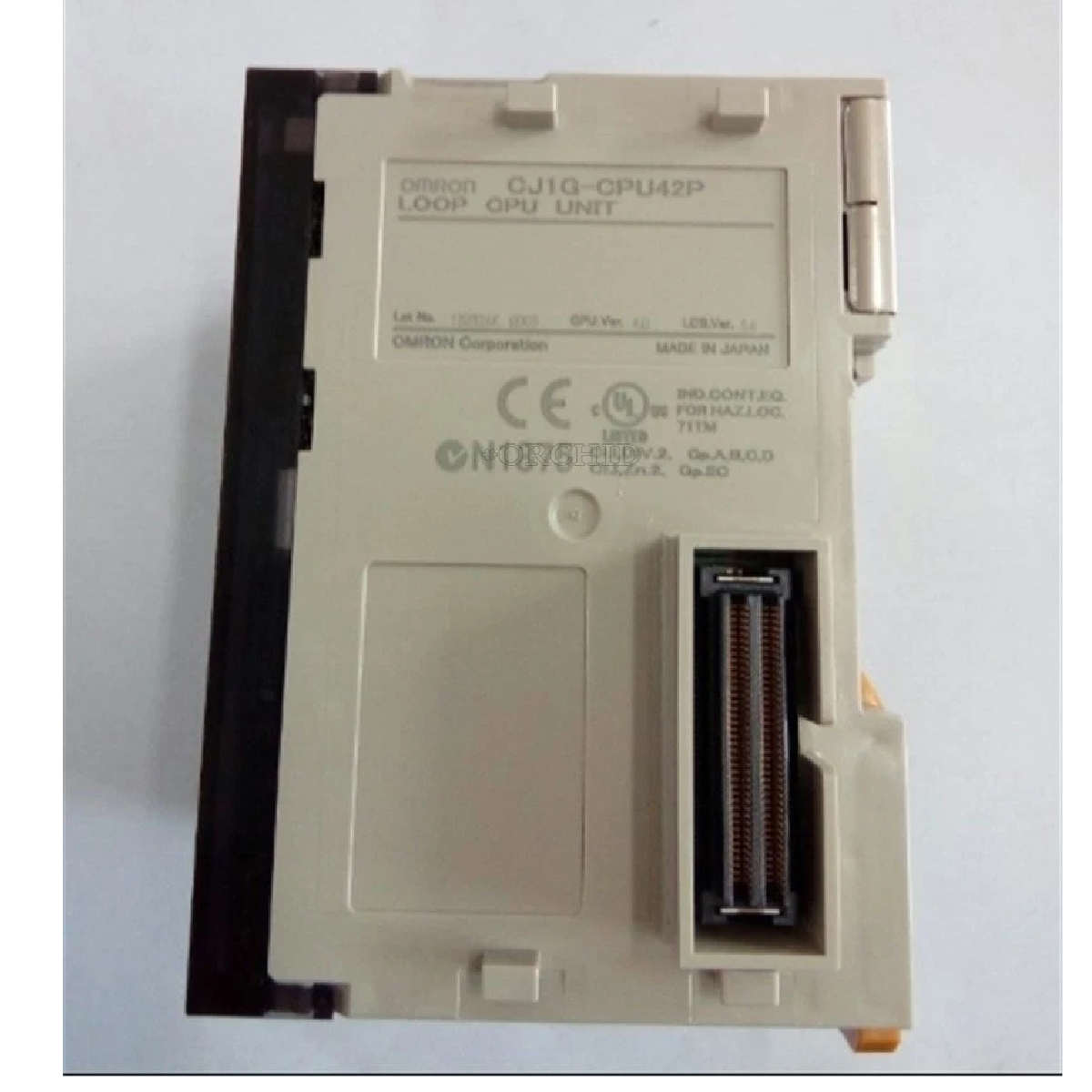

Omron CJ1G-CPU42P Unità CPU per il controllo di cicli della serie CJ1G

Descrizione

Omron CJ1G-CPU42P è un'unità centrale ad alte prestazioni che integra le funzionalità di controllo sequenziale e dei loop nella famiglia di controllori programmabili SYSMAC CJ1. Progettata specificamente per le applicazioni di automazione dei processi, questa unità combina l'esecuzione ad alta velocità della logica ladder con avanzate capacità di regolazione analogica, consentendo l'esecuzione a blocchi degli algoritmi PID direttamente all'interno del processore. Eseguendo simultaneamente il controllo sequenziale e i loop di processo, il modulo riduce il carico del sistema ed elimina la necessità di controllori di regolazione autonomi. Dispone di una porta periferica integrata, un'interfaccia RS-232C integrata e un backup della memoria flash per proteggere i dati dell'utente. L'unità mantiene la piena compatibilità strutturale e funzionale con le interfacce standard CJ-series per I/O digitali, analogici e reti di comunicazione.

Caratteristiche

• Doppio motore integrato che esegue simultaneamente la logica ladder e il controllo dei processi di regolazione.
• Blocchi funzione di controllo dei loop integrati per la regolazione PID, i loop in cascata e le operazioni feed-forward.
• Area di memoria interna dedicata per la scalatura e l'allocazione delle variabili di processo.
• Porta RS-232C integrata e interfaccia ad alta velocità per gli strumenti periferici.
• Design compatto e privo di slot che ottimizza la configurazione dello spazio fisico lungo la guida DIN.
• Backup della memoria flash per i programmi passo-passo e le configurazioni dei loop, per prevenire la perdita di dati durante le interruzioni di corrente.
• Compatibilità per la configurazione diretta con i moduli standard CJ-series I/O digitali ad alta densità e I/O analogici specializzati.

Applicazioni

• Gestione del profilo di temperatura e regolazione termica nei reattori chimici.
• Dosaggio della portata e monitoraggio dei parametri nelle infrastrutture di trattamento delle acque.
• Loop di regolazione della pressione e del livello in sistemi specializzati di distribuzione dei fluidi.
• Controlli per l'elaborazione dei lotti e la miscelazione dei materiali nelle linee di produzione alimentare.
• Coordinamento della temperatura della linea di estrusione e dell'azionamento a velocità variabile del motore.

Specifiche tecniche

Prestazioni e capacità del sistema

Comunicazione e interfacce

Caratteristiche elettriche e ambientali

Collegamenti / interfacce

Linee guida per l'installazione

• Assemblaggio del modulo: Agganciare il gancio di allineamento superiore della CPU alla guida DIN standard da 35 mm immediatamente adiacente al modulo di alimentazione del sistema della serie CJ. Spingere verso il basso i fermi scorrevoli superiore e inferiore finché non si bloccano saldamente.
• Messa a terra funzionale: Realizzare un collegamento dedicato utilizzando un conduttore elettrico corto (spessore minimo $2\text{ mm}^2$) dal terminale di terra funzionale del modulo di alimentazione alla barra di terra del quadro principale.
• Gestione termica: Mantenere uno spazio libero di almeno 20 mm sopra e sotto le feritoie di ventilazione del modulo per garantire il flusso d'aria della convezione naturale.
• Schermatura dei segnali: Assicurarsi che i cavi della strumentazione dei loop analogici e le linee dei sensori a bassa tensione siano schermati. Instradarli separatamente dai cavi di alimentazione dei motori ad alta potenza o della rete elettrica per evitare disturbi induttivi.
• Restrizione alla sostituzione a caldo: Isolare sempre l'intero circuito di alimentazione del rack prima di montare, collegare o rimuovere l'unità CPU.

Domande frequenti

• Cosa distingue questo modello dai processori CJ1G standard?
• Il suffisso "P" indica il controllo integrato dei loop di processo, consentendo l'implementazione di blocchi di controllo del processo dedicati insieme alle configurazioni della logica ladder tradizionale a passi.
• Quali strumenti software di engineering sono necessari per programmare questa unità?
• CX-Programmer gestisce la logica sequenziale ladder standard, mentre CX-Process viene utilizzato per progettare i blocchi di controllo dei loop interni.
• È strettamente necessario un backup della batteria per mantenere al sicuro la logica a passi?
• No, il programma utente e i blocchi del loop scrivono automaticamente nella memoria flash interna non volatile, proteggendo la logica dalla perdita totale di alimentazione.
• È possibile modificare i parametri di regolazione PID durante il funzionamento attivo del sistema?
• Sì, i guadagni del loop, i tempi di integrazione e i limiti dei parametri possono essere regolati online tramite strumenti software collegati o HMI industriali.
• Questo modulo CPU supporta il funzionamento autonomo senza un modulo di alimentazione?
• No, deve essere interbloccato su un assieme backplane alimentato da un modulo di alimentazione di sistema CJ-series compatibile sul lato sinistro.
• Che tipo di scheda di memoria accetta lo slot integrato?
• Supporta schede CompactFlash industriali standard certificate da Omron per la registrazione dei dati e i backup del sistema.
• Qual è il numero massimo di rack di espansione locali supportati da questo processore?
• La topologia del sistema supporta fino a 3 rack di espansione locali collegati tramite cavi di espansione standard.
• Quali modalità di comunicazione possono essere configurate sulla porta D-Sub integrata?
• La porta supporta configurazioni standard Host Link, NT Link (modalità 1:N) o ASCII senza protocollo per interfacce seriali personalizzate.
• Come indica il modulo gli errori di esecuzione del loop interno?
• Gli indicatori hardware, come il LED ERR/ALM sul pannello frontale, lampeggiano o rimangono accesi per segnalare condizioni di errore, che possono essere diagnosticate tramite i flag di errore assegnati.
• Quale approccio è consigliato se il rumore elettromagnetico compromette il tracciamento del segnale?
• Verificare che il terminale di terra dell'alimentazione principale sia collegato direttamente a una messa a terra industriale pulita e controllare che tutte le schermature dei cavi analogici siano collegate sul lato del pannello.
