Omron CJ2M-MD211 Modulo I/O a impulsi CJ2M

Descrizione

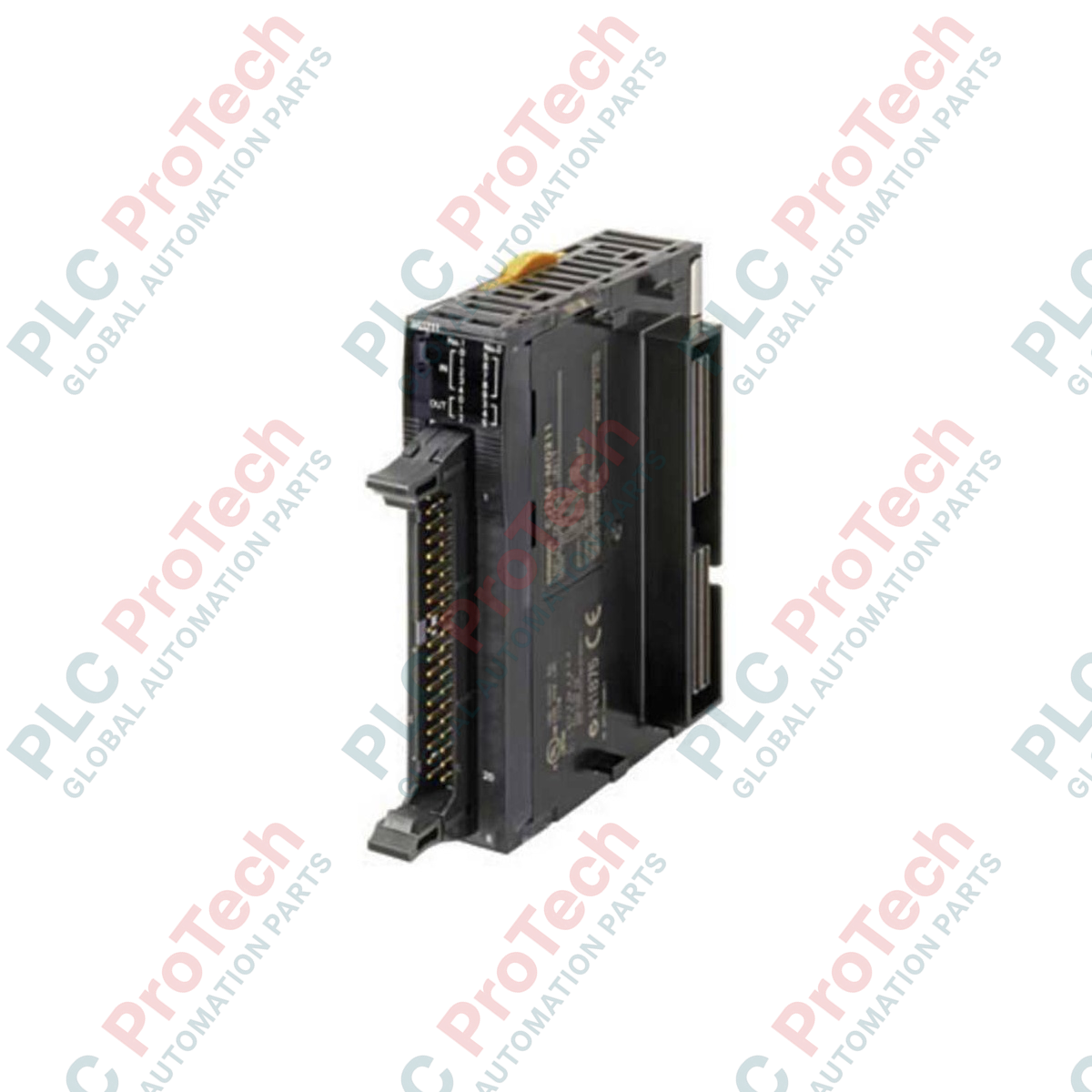

Il CJ2M-MD211 è un modulo I/O a impulsi CJ2M specializzato, progettato per ampliare le capacità di controllo del movimento del sistema PLC Omron CJ2M. Questa unità funge da unità I/O a impulsi per CPU, offrendo funzioni di posizionamento e inseguimento ad alta velocità essenziali per applicazioni di movimento impegnative. È caratterizzata da un design compatto e si integra direttamente nel bus CPU CJ, consentendo uno scambio di dati ad alta velocità con il processore principale.

Questo modulo è ottimizzato per attività che richiedono movimenti precisi e offre 2 canali di ingresso per encoder incrementali per il feedback di posizione e 6 canali di uscita a impulsi per il controllo dei motori. Supporta vari tipi di I/O digitali, inclusi gli interrupt e gli impulsi di tensione ad alta velocità, risultando particolarmente efficace per applicazioni quali il posizionamento su nastri trasportatori, l'indicizzazione e il movimento sincronizzato.

Caratteristiche

• Tipo di modulo: unità I/O a impulsi per CPU (posizionamento)
• Connettività: integrazione con il bus CPU CJ
• Ingressi encoder: 2 canali (incrementali, interrupt, NPN, supporto per impulsi di tensione)
• Uscite a impulsi: 6 canali (NPN, PWM, supporto per impulsi di tensione)
• Connessione I/O: connettore di tipo MIL per cablaggio ad alta densità
• Integrazione: funzionamento senza interruzioni con l'architettura del sistema CJ2M
• Peso: design leggero (0.07 kg)

Applicazioni

• Controllo del movimento e posizionamento multiasse
• Indicizzazione ad alta velocità su nastri trasportatori
• Sincronizzazione di motori controllati a impulsi
• Apparecchiature per il confezionamento e la movimentazione dei materiali
• Inseguimento preciso delle coordinate dei robot

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: assicurarsi che l'unità sia fissata saldamente al backplane CJ2M. Verificare che i pin di connessione del bus CPU siano correttamente allineati per evitare errori di comunicazione.
• Cablaggio del connettore: poiché viene utilizzato un connettore MIL, assicurarsi di crimpare correttamente le spine di tipo MIL per evitare perdite intermittenti del segnale durante la trasmissione di impulsi ad alta velocità.
• Messa a terra: utilizzare cavi schermati a doppino intrecciato per i segnali dell'encoder e delle uscite a impulsi. Collegare la schermatura al punto di messa a terra del modulo per ridurre le interferenze elettromagnetiche (EMI).
• Configurazione: configurare i parametri I/O a impulsi nel software Omron CX-Programmer o Sysmac Studio in modo da allineare i canali del modulo ai requisiti specifici di controllo del movimento.
