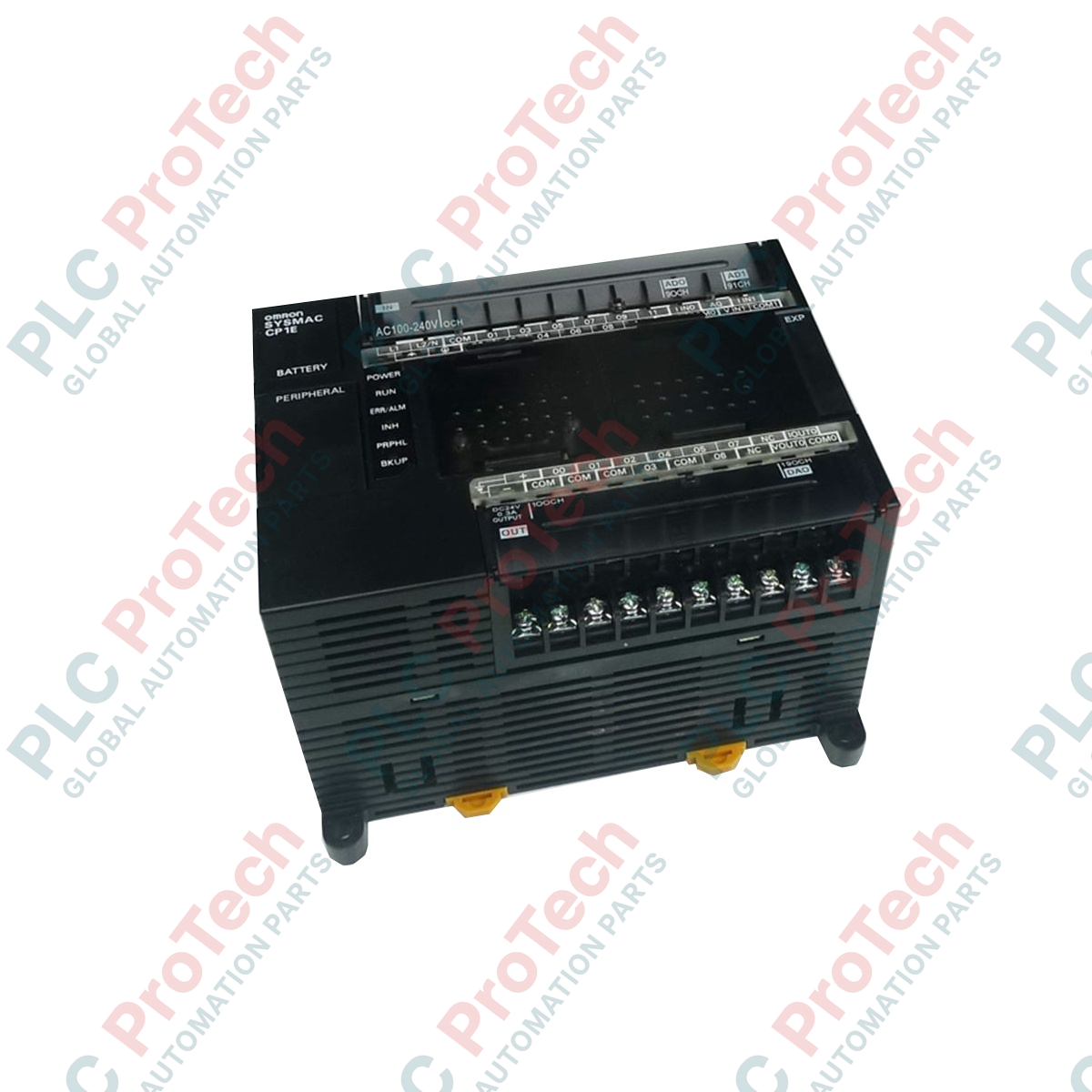

Unità CPU Omron CP1E-NA20DR-A serie CP1E con I/O analogici integrati

Descrizione

Omron CP1E-NA20DR-A è un controllore logico programmabile tutto-in-uno appartenente alla serie CP1E, progettato per gestire sequenze di automazione su piccola scala e l'elaborazione di base delle macchine. Funzionando con un'alimentazione di rete in corrente alternata, questo controllore applicativo integra contatori ad alta velocità, uscite a impulsi e canali di controllo analogici integrati. Il blocco base dispone di una combinazione di 20 punti di ingresso/uscita digitali discreti, oltre a ingressi dedicati per tensione/corrente analogica e a un canale di uscita analogica. Include una porta USB integrata per periferiche, destinata al trasferimento ad alta velocità della logica, al monitoraggio e alla configurazione del debug. L'unità è progettata per architetture di automazione compatte a livello di macchina e mantiene la compatibilità modulare del sistema con i moduli di espansione CP1W standard, per ampliare le capacità digitali e analogiche in base ai requisiti fisici dell'applicazione.

Caratteristiche

• Processore completo della logica applicativa, con funzionalità digitali e analogiche integrate in un unico chassis.
• Dotazione digitale integrata con 12 ingressi e 8 uscite a relè.
• Blocco I/O analogico integrato contenente 2 ingressi analogici e 1 uscita analogica come dotazione standard.
• Interfaccia di programmazione nativa per periferiche USB ad alta velocità, che facilita il collegamento diretto all'interfaccia tecnica.
• Capacità di acquisizione di impulsi ad alta velocità progettate per il monitoraggio diretto del feedback dell'encoder.
• Struttura scalabile grazie al supporto dei moduli opzionali CP1W standard.

Applicazioni

• Meccanismi localizzati per il trasporto dei materiali e piccoli impianti di trasporto a nastro per prodotti.
• Sistemi di base automatizzati per la gestione dei fluidi, miscelatori per il dosaggio e piccoli sistemi di dosaggio.
• Apparecchiature commerciali per l'imballaggio, comprese macchine per avvolgimento, formatura e sigillatura con nastro.
• Sistemi di ventilazione per il controllo climatico degli impianti, sequenze dei ventilatori e stazioni di pompaggio dell'acqua.
• Banchi di prova dedicati per test di laboratorio e banchi autonomi per l'assemblaggio automatizzato di componenti.

Specifiche tecniche

Prestazioni

Requisiti di alimentazione

Ingresso/Uscita

Comunicazione

Ambientale

Linee guida per l'installazione

• Montaggio su guida DIN: Agganciare orizzontalmente il modulo controller su un profilo standard di guida DIN da 35 mm all'interno del sottopannello di controllo. Fissare robusti blocchi terminali su entrambi i margini laterali per bloccare l'architettura del sistema contro gli spostamenti laterali.
• Distanza e flusso d'aria nel quadro: Fissare l'unità esclusivamente su un piano di montaggio orizzontale. Mantenere uno spazio libero di almeno 50 mm sopra e sotto il telaio strutturale per favorire una convezione costante dell'aria attraverso le fessure dell'involucro.
• Infrastruttura di alimentazione CA: Collegare i cavi di ingresso della corrente alternata direttamente ai morsetti di alimentazione contrassegnati L1 e L2. Utilizzare interruttori automatici distinti in linea per proteggere i sensibili stadi raddrizzatori interni dalle variazioni di sovratensione della rete industriale.
• Separazione dei cavi di segnale: Posizionare i percorsi dei cavi discreti a bassa tensione e i cavi dei segnali analogici in canaline dedicate, separate dai collegamenti dei relè di uscita CA ad alta corrente o dalle linee di alimentazione dei contattori dei motori.
• Messa a terra dell'involucro: Stabilire un collegamento diretto in rame a bassa impedenza dal morsetto a vite della messa a terra funzionale alla barra principale di distribuzione della messa a terra del pannello strutturale.

Domande frequenti

Qual è la configurazione completa dei punti digitali integrati in questa unità?

L'hardware contiene un totale di 20 punti digitali discreti, configurati specificamente come 12 ingressi e 8 uscite a relè.

Questo modello supporta la strumentazione analogica diretta in tensione o corrente?

Sì, dispone di un blocco analogico integrato che include 2 canali di ingresso analogici e 1 canale di uscita analogico.

Quale fonte di alimentazione è necessaria per alimentare l'elettronica interna?

L'unità funziona con un'alimentazione a corrente alternata, con una tensione di linea nominale da 100 a 240 V CA a 50/60 Hz.

Quale tipo di interfaccia fisica è disponibile per il download del programma e la configurazione?

Una porta di interfaccia periferica USB 2.0 di tipo B integrata si trova direttamente sul pannello frontale per il collegamento di ingegneria.

Quali elementi di commutazione sono implementati nel blocco delle uscite digitali?

Il modulo è dotato di uscite a relè elettromeccanici, che forniscono una commutazione a contatto pulito adatta sia ai carichi ausiliari CA sia a quelli CC.

È possibile aumentare la capacità di ingresso e uscita di base di questa specifica unità?

Sì, la capacità dell'hardware può essere ampliata collegando unità opzionali e moduli I/O standard della serie Omron CP1W.

Qual è la temperatura ambiente nominale di esercizio all'interno di un quadro elettrico?

L'intervallo di temperatura ambiente operativa sicura per questa apparecchiatura va da 0 a 55 gradi C, senza condensazione attiva.

Qual è la capacità di memoria assegnata all'archiviazione della sequenza del programma?

Il microprocessore interno offre una capacità standard di memoria programma pari a 8K passi.

Qual è la velocità del ciclo di esecuzione per l'elaborazione delle istruzioni di base?

L'hardware di elaborazione della logica di base esegue le istruzioni standard a una velocità di 1,19 microsecondi.

È sicuro installare questo controller programmabile in posizione verticale?

No, il controller deve essere sempre montato orizzontalmente per garantire un flusso d'aria convettivo adeguato attraverso i percorsi di raffreddamento integrati.
