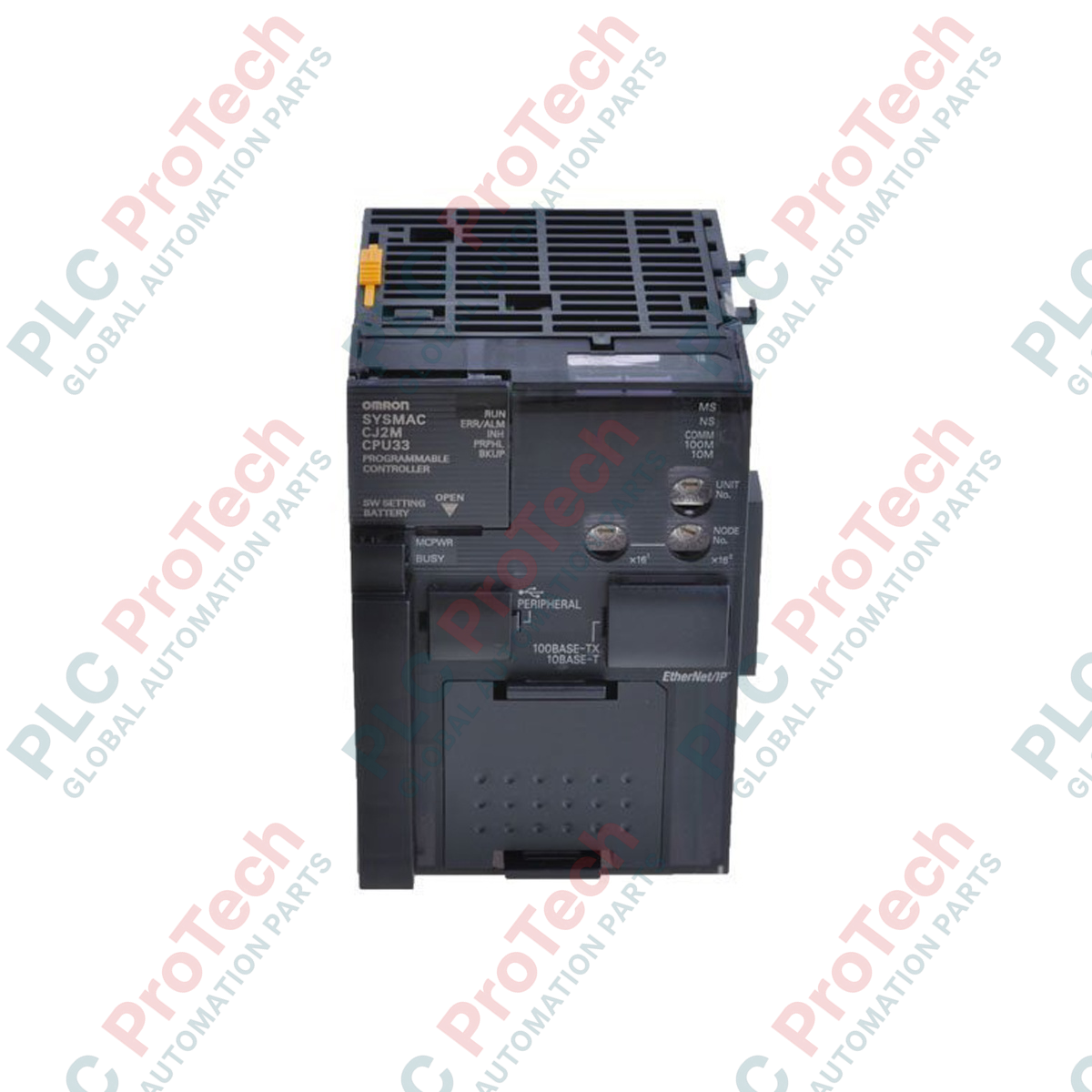

Unità CPU Omron CJ2M-CPU33 della serie CJ2M con EtherNet/IP integrato

Descrizione

Progettato per eseguire operazioni logiche altamente sincronizzate all'interno di architetture di automazione distribuite, l'Omron CJ2M-CPU33 offre un'elaborazione ad alte prestazioni insieme alla connettività di rete nativa. Questo controller modulare integra un'interfaccia EtherNet/IP dedicata e una porta USB standard, consentendo la programmazione diretta, il monitoraggio dei dati e uno scambio dati peer-to-peer fluido sulle reti industriali. È dotato di un potente motore di elaborazione in grado di eseguire le operazioni logiche di base in soli 40 nanosecondi (0,04 microsecondi), risultando ideale per la movimentazione ad alta velocità dei materiali, i macchinari per l'imballaggio e i sistemi di movimento coordinato.

L'Omron CJ2M-CPU33 gestisce configurazioni di sistema complesse supportando fino a 2.560 punti di ingresso/uscita digitali e ospitando fino a 40 moduli I/O su un massimo di tre rack di espansione. La configurazione della memoria integrata supporta una capacità del programma di 20K passi e 64K word di memoria dati, garantendo spazio sufficiente per programmi ladder strutturati e un'ampia indicizzazione delle variabili. Lo slot dedicato per la scheda opzionale seriale offre un'espandibilità flessibile per la comunicazione seriale RS-232C o RS-422A/485 senza occupare uno slot I/O standard del backplane.

Caratteristiche del prodotto

• Elaborazione ad alta velocità: Capacità di esecuzione della logica in 40 ns per le istruzioni LD e in 600 ns per i calcoli in virgola mobile a doppia precisione.
• EtherNet/IP integrato: La porta integrata 100Base-TX supporta collegamenti dati con tag, comunicazioni tramite messaggi e la connessione a CX-Programmer.
• Vasta espansione degli I/O: Supporto diretto per un massimo di 40 moduli e 2.560 punti I/O digitali locali distribuiti su 3 rack di espansione.
• Partizionamento flessibile della memoria: 20K passi di memoria per il programma utente, abbinati a 64K word di memoria dati (32K word DM, 32K word EM Bank 0).
• Interfaccia di programmazione integrata: Porta periferica USB 2.0 diretta per il collegamento diagnostico ad alta velocità e la configurazione.
• Espandibilità tramite scheda opzionale: Uno slot libero sul pannello frontale della CPU per schede opzionali di comunicazione seriale o I/O analogico.

Applicazioni industriali tipiche

• Macchine per il confezionamento automatizzato: Sistemi di smistamento, riempimento e avvolgimento ad alta velocità che richiedono cicli di esecuzione rapidi e comunicazioni di rete sincrone.
• Movimentazione dei materiali e reti di trasporto: Architetture di controllo distribuite sincronizzate su reti EtherNet/IP.
• Trattamento delle acque e delle acque reflue: Telemetria su scala media e integrazione di unità terminali remote tramite opzioni seriali ed Ethernet.
• Automazione di macchine utensili: Coordinamento di assi ausiliari e attuatori pneumatici/idraulici con requisiti di risposta rapida.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Quando si esegue la migrazione di sistemi legacy da piattaforme CJ1W-CPU precedenti, il CJ2M-CPU33 elimina la necessità di un modulo di rete CJ1W-EIP21 esterno integrando direttamente il livello fisico EtherNet/IP sulla scheda CPU. Assicurarsi di utilizzare CX-Programmer versione 9.12 o superiore per riconoscere il profilo hardware di destinazione CJ2M-CPU33. Se si esegue la transizione dalla serie CJ2M-CPU1x, tenere presente che, sebbene i programmi utente siano completamente compatibili, la configurazione dei tag di rete deve essere trasferita tramite il software Network Configurator for EtherNet/IP.

Problemi applicativi e note di progettazione

Il modulo EtherNet/IP integrato ha un limite di connessione di 32 nodi per i collegamenti ciclici dei dati dei tag. Nella progettazione di sistemi con schiere dense di I/O remoti distribuiti, impostare con attenzione i valori del Requested Packet Interval (RPI). L'assegnazione di RPI inferiori a 10 ms su più di 10 dispositivi connessi può causare l'esaurimento dei buffer di comunicazione e il superamento dei tempi delle attività cicliche. Assicurarsi che il budget di alimentazione a 5V DC dell'unità di alimentazione del rack, ad esempio CJ1W-PA202, sia calcolato correttamente; il CJ2M-CPU33 assorbe 700 mA, che devono essere sottratti dal limite totale di corrente del bus prima di assegnare le unità I/O standard ausiliarie.

Suggerimenti per la messa in servizio e il cablaggio

I parametri iniziali dell'indirizzo IP devono essere impostati tramite la porta USB utilizzando CX-Programmer prima di tentare la connessione tramite l'interfaccia TCP/IP. Per prevenire la perdita di frame Ethernet causata dal rumore in ambienti con campi elettromagnetici elevati, ad esempio in prossimità di azionamenti a frequenza variabile, utilizzare cavi STP Cat5e a doppia schermatura e assicurarsi che il guscio metallico RJ45 sia collegato saldamente alla messa a terra del telaio della guida DIN. Per le installazioni delle schede di comunicazione seriale, verificare sempre che la scheda opzionale sia inserita saldamente e bloccata nel telaio prima di alimentare il sistema.
