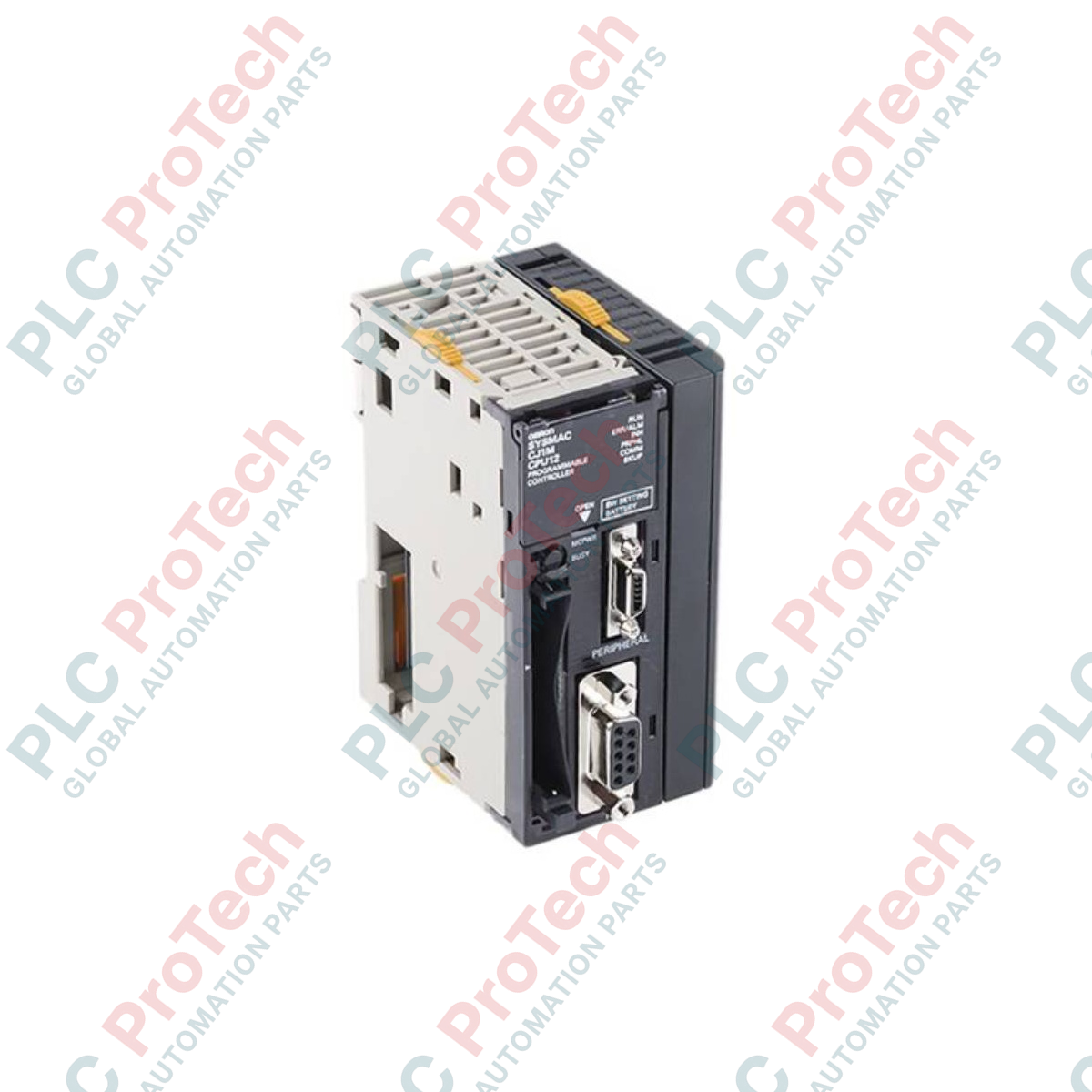

Omron CJ1M-CPU12 Unità CPU PLC serie CJ

SKU CJ1M-CPU12

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CJ1M-CPU12
Country of origin:Japan
Product Type: Moduli CPU PLC
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Eseguendo il controllo logico in configurazioni di macchinari localizzate, l'unità CPU Omron CJ1M-CPU12 offre potenza di elaborazione compatta e ad alta velocità per sistemi automatizzati. Questa unità gestisce fino a 320 punti I/O locali e coordina fino a 10 moduli collegati direttamente senza rack di espansione. Progettata per garantire precisione in quadri con spazio limitato, offre una velocità di esecuzione delle istruzioni logiche di 100 nanosecondi e integra comunicazioni seriali e periferiche per semplificare il networking fieldbus e la configurazione.

Caratteristiche principali

Controllo montato direttamente sul rack: supporta fino a 10 unità di espansione della serie CJ direttamente sul rack della CPU.
Due porte di comunicazione integrate: include una porta periferica dedicata e una porta RS-232C per collegamenti simultanei a HMI, strumenti di programmazione o interfacce seriali di terze parti.
Configurazione della memoria ottimizzata: offre una capacità del programma di 10 Kstep e 32 Kword di spazio DM (memoria dati).
Slot per scheda CompactFlash: supporta operazioni con schede di memoria esterne per il backup dei dati, la registrazione dei dati e il trasferimento dei parametri.
Funzionalità di interrupt e subroutine: gestisce fino a 1024 subroutine/salti e 2 interrupt programmati per routine di automazione con vincoli temporali.

Applicazioni

Controllo e sequenziamento di macchinari per l'imballaggio
Sistemi di movimentazione dei materiali e trasportatori su piccola scala
Armadi di controllo ausiliari e secondari negli impianti per il trattamento delle acque reflue e automobilistici
Integrazione di sottoassiemi per macchinari distribuiti

Specifiche tecniche

Parametro delle specifiche	Valore / nominale
Produttore	Omron
Numero di modello	CJ1M-CPU12
Serie del prodotto	Unità CPU CJ-series della serie CJ1M
Capacità I/O	Massimo 320 punti
Supporto per rack di espansione	Non supportato (SOLO rack CPU locale)
Numero massimo di unità collegabili	10 unità
Capacità del programma	10 Kstep
Capacità della memoria dati	32 Kword (solo area DM; nessuna area EM)
Tempo di esecuzione dell'istruzione LD	100 ns (0,1 us)
Tempo di esecuzione dell'istruzione MOV	0,3 us
Tempo di overhead del sistema	0,5 ms
Porte integrate	1 porta periferica, 1 porta RS-232C
Subroutine / salti	1,024
Interrupt programmati	2
Supporto per schede opzionali	Scheda CompactFlash (slot esterno)
Peso di spedizione (calcolato)	2,0 kg (imballaggio protettivo commerciale incluso)

Collegamenti e interfacce

Connettore / porta	Assegnazione / configurazione funzionale
Porta periferica	Si collega alla console di programmazione della serie CJ o ai cavi CS1W-CN226/CN626 per la connettività con CX-Programmer.
Porta RS-232C	Interfaccia D-sub a 9 pin utilizzata per comunicazioni Host Link (Sysmac Way), NT Link, seriali senza protocollo o Modbus-RTU master/slave.
Slot per scheda CF	Supporta schede di memoria CompactFlash industriali per il trasferimento automatico dei file, il ripristino dei programmi e la registrazione dei parametri di sistema.

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il CJ1M-CPU12 colma il divario tra il CJ1M-CPU11 entry-level (160 I/O) e il CJ1M-CPU13 (640 I/O). In caso di aggiornamento da sistemi CQM1 legacy, considerare che l'ingombro fisico, le mappature degli indirizzi delle istruzioni e i cavi di comunicazione sono diversi. Inoltre, a differenza della serie più grande CJ1M-CPU2x, questo processore non dispone di I/O a impulsi integrati né di uscite di posizionamento sulla scheda CPU; pertanto, per le attività di movimento sono necessari moduli separati di controllo del posizionamento CJ1W-NC.

Problemi applicativi e note ingegneristiche

Poiché questa CPU non supporta rack di espansione, gli utenti sono rigorosamente limitati a 10 slot sul rack della CPU principale. Durante la configurazione del sistema, eseguire un'analisi completa del consumo di corrente. I moduli di uscita ad alta densità combinati con le unità di rete possono superare la corrente nominale dell'unità di alimentazione. In tali configurazioni, potenziare l'alimentazione con CJ1W-PA202 (CA) o CJ1W-PD022 (CC) per prevenire arresti del sistema o guasti di comunicazione.

Suggerimenti per la messa in servizio e il cablaggio

Prima della messa in servizio, verificare lo stato fisico dei commutatori DIP di configurazione hardware dietro lo sportello del coperchio anteriore. Il commutatore 5 determina il protocollo di comunicazione della porta RS-232C integrata. Impostando il commutatore 5 su ON si impongono i protocolli di programmazione predefiniti Toolbus, ignorando le impostazioni definite nella configurazione PLC di CX-Programmer. Al contrario, impostando il commutatore 5 su OFF si attivano i parametri seriali personalizzati scritti nella memoria di sistema.

Linee guida per l'installazione

AVVERTENZA CRITICA: Assicurarsi che tutte le tensioni di alimentazione CA/CC principali e ausiliarie siano completamente disattivate prima di montare, rimuovere o cablare i moduli. Il mancato scollegamento dell'alimentazione del sistema può causare il deterioramento dei terminali, distruggere i componenti della memoria interna e danneggiare la scheda di comunicazione.

1 Montaggio su guida DIN:

Agganciare il dente superiore dell'unità CJ1M-CPU12 alla parte superiore della guida DIN, quindi premere saldamente l'unità verso il basso finché la clip gialla del binario di bloccaggio inferiore non scatta in posizione.

2 Accoppiamento dei moduli:

Innestare i connettori integrati sui lati dei moduli adiacenti. Far scorrere in avanti le leve di bloccaggio gialle, sia superiori sia inferiori, dell'unità CJ1M finché non scattano, bloccando insieme la CPU e i moduli adiacenti.

3 Collegamento di terra:

Assicurarsi che il terminale di terra funzionale (FG) sul modulo di alimentazione adiacente sia collegato a un punto di terra dedicato a bassa impedenza (inferiore a 100 ohm) utilizzando un cavo AWG 14 o di sezione maggiore, per ridurre al minimo le interferenze elettrostatiche.

FAQ

Posso espandere la capacità I/O del CJ1M-CPU12 oltre 320 punti?

No. Il CJ1M-CPU12 non supporta rack di espansione. La capacità fisica massima è limitata a 320 punti I/O locali, alloggiati su un singolo rack locale con un massimo di 10 moduli.

Qual è la funzione del DIP switch 5 sul pannello frontale del CJ1M-CPU12?

Il DIP switch 5 configura la porta RS-232C. Impostandolo su ON, si forzano i parametri seriali predefiniti (Toolbus/Host Link) per gli strumenti di programmazione. Impostandolo su OFF, si indica alla CPU di utilizzare le impostazioni utente scritte nei parametri di configurazione del PLC.

Questa unità CPU supporta file aggiuntivi di memoria estesa (EM)?

No. Il CJ1M-CPU12 contiene 32 Kword di memoria dati (solo area DM). Non supporta banchi di memoria estesa (EM).

Quale software di programmazione è necessario per il CJ1M-CPU12?

Questo modulo viene configurato, programmato e sottoposto a diagnosi interamente con CX-Programmer, incluso nella suite software di automazione CX-One di Omron.
