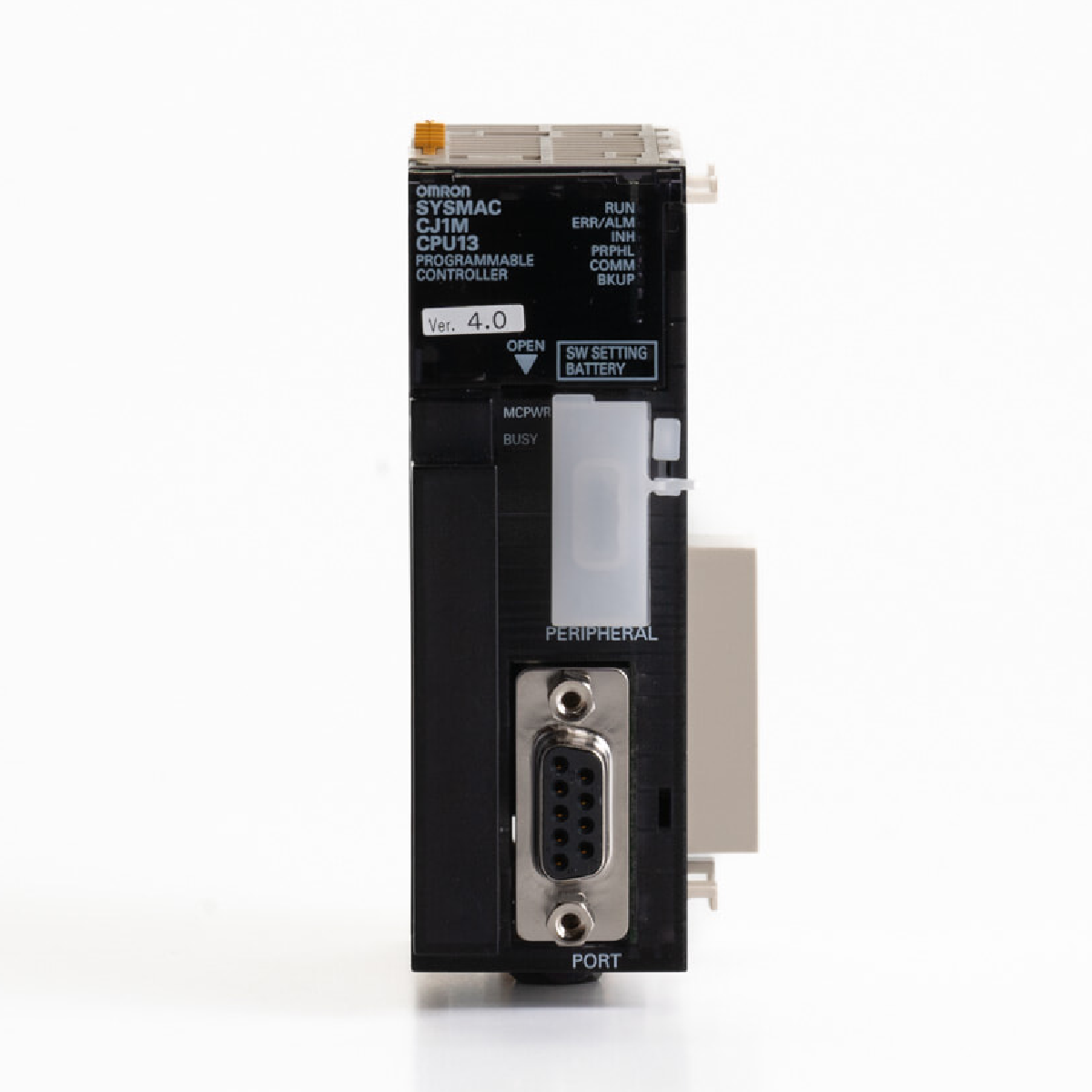

Omron CJ1M-CPU13 Unità CPU CJ1M della serie CJ

Descrizione

L'Omron CJ1M-CPU13 è un'unità centrale di elaborazione progettata per la piattaforma di controllori logici programmabili della serie SYSMAC CJ. Gestisce l'esecuzione della logica sequenziale principale, l'elaborazione delle istruzioni e l'allocazione delle risorse di sistema nelle configurazioni di controllo industriale di medie dimensioni. Dotata di una porta periferica e di una porta RS-232C integrata, questa CPU consente interfacce dirette per la configurazione del software di sistema, i monitor operatore locali e i protocolli seriali generici. Il controllore presenta una struttura posteriore senza slot, salvaspazio, e supporta una topologia hardware espandibile tramite una configurazione con rack secondario. Offre compatibilità operativa unificata con le unità standard della serie CJ per I/O digitali, analogici e di comunicazione specializzati.

Caratteristiche

• Motore hardware specializzato, in grado di eseguire rapidamente programmi ladder e operazioni di trasferimento dati.
• Porta periferica integrata per gli strumenti di programmazione e interfaccia RS-232C standard.
• Supporto per una configurazione dedicata con rack di espansione locale per ampliare le configurazioni fisiche degli I/O.
• Slot integrato per scheda di memoria CompactFlash per la conservazione dei parametri, le procedure di backup e la diagnostica.
• Supporto per architetture di esecuzione software modulari con routine di salto e interrupt di esecuzione integrati.
• I parametri di archiviazione nella memoria flash proteggono gli array di logica del sistema dalle anomalie transitorie di tensione.

Applicazioni

• Sistemi di movimentazione dei materiali e reti di trasportatori automatizzati.
• Macchinari per l'imballaggio e apparecchiature per lo smistamento secondario.
• Unità locali di controllo HVAC e ambientale degli edifici.
• Tracciamento delle stazioni di assemblaggio e linee automatizzate di prelievo e posizionamento.
• Stazioni di pompaggio e circuiti di monitoraggio del flusso dei fluidi.

Specifiche tecniche

Prestazioni

Capacità del sistema

Comunicazione

Meccanica

Collegamenti / Interfacce

Linee guida per l'installazione

• Montaggio su guida DIN: Agganciare la guida superiore della CPU alla guida DIN standard adiacente al modulo di alimentazione della serie CJ. Far scorrere saldamente verso il basso i connettori di blocco dell'unità finché non scattano completamente in posizione.
• Messa a terra funzionale: Stabilire un percorso di collegamento breve utilizzando un conduttore ($2\text{ mm}^2$ o superiore) dal terminale di terra funzionale del modulo di alimentazione associato a una barra di terra pulita.
• Considerazioni termiche: Assicurare una convezione naturale senza ostacoli lasciando uno spazio libero di ventilazione di almeno 20 mm sopra e sotto l'involucro del modulo.
• Separazione dei cavi: Tenere le linee di comunicazione (RS-232C e collegamenti alle periferiche di programmazione) lontane dalle linee elettriche ad alta corrente, dagli azionamenti a frequenza variabile e dalle linee di alimentazione ad alta tensione per ridurre il rumore indotto.
• Isolamento del sistema: Isolare tutte le linee in ingresso dal quadro di distribuzione di rete prima di inserire, bloccare o separare qualsiasi collegamento del bus del backplane.

FAQ

• Questa unità CPU supporta i banchi di memoria estesa (EM)?
• No, questo modello dispone solo di 32 Kword di memoria dati (DM) e non contiene banchi EM.
• Qual è il numero massimo di rack di espansione hardware che è possibile aggiungere?
• La configurazione del sistema consente il collegamento di esattamente un rack di espansione locale.
• Quanti moduli possono essere installati sul rack principale della CPU?
• Il rack principale della CPU può contenere un massimo di 10 moduli oltre all'alimentatore e alla CPU.
• Quale software viene utilizzato per progettare e scaricare il codice su questo controller?
• CX-Programmer, disponibile nell'ambiente software integrato CX-One.
• La memoria dati viene conservata se l'hardware perde completamente l'alimentazione?
• I programmi a passi dell'utente vengono mantenuti tramite la memoria flash interna. Una batteria di backup viene utilizzata per conservare le variabili volatili e lo stato dell'orologio.
• Che tipo di schede hardware possono essere inserite nello slot opzionale?
• Il lettore di schede di memoria integrato è progettato per schede CompactFlash standard di livello industriale.
• Qual è il numero massimo di punti di I/O hardware che questa unità può gestire?
• Può gestire fino a 640 punti di I/O fisici locali e di espansione.
• Questa CPU è in grado di gestire routine di interrupt ad alta velocità?
• Sì, supporta fino a 2 interrupt hardware programmati per l'esecuzione di automazioni critiche in termini di tempo.
• Questa unità dispone di funzionalità Ethernet integrate?
• No, le opzioni di rete come Ethernet o Controller Link richiedono l'aggiunta di unità di comunicazione specializzate della serie CJ al rack.
• Quali modalità di protocollo supporta l'interfaccia RS-232C integrata?
• Può funzionare con configurazioni Host Link, NT Link (1:N), seriale senza protocollo o bus periferico standard.
• Qual è la capacità massima totale di unità sui due rack?
• L'intera configurazione può supportare un massimo di 20 unità collegabili, suddivise equamente con 10 unità sul rack della CPU e 10 unità sul rack di espansione.
