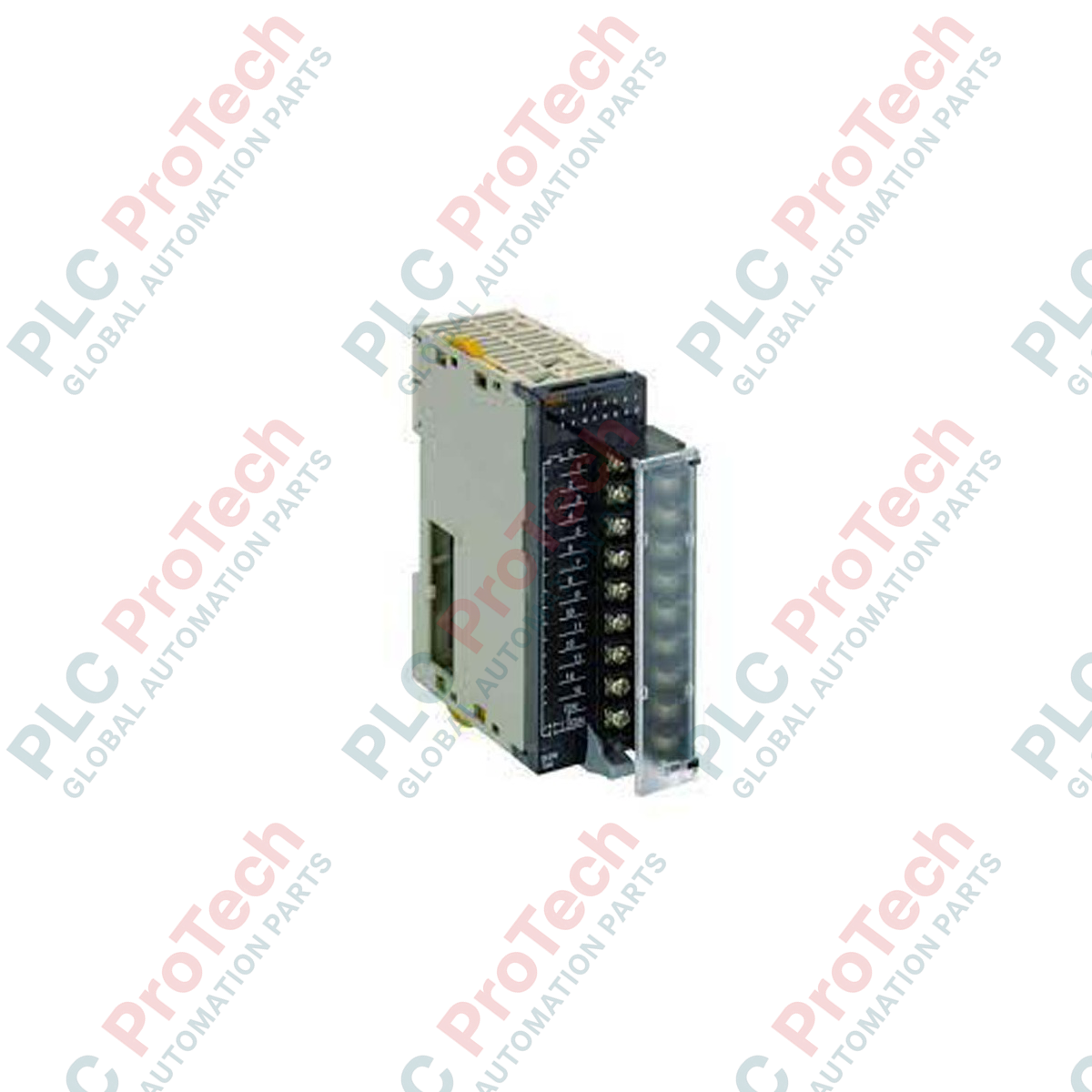

Modulo di ingresso interrupt OMRON CJ1W-INT01 serie CJ1

Panoramica ingegneristica

Il CJ1W-INT01 è un modulo di ingresso interrupt a 16 punti ad alta velocità, progettato per i controllori logici programmabili (PLC) della serie CJ di OMRON. In settori dell'automazione critici, come il confezionamento ad alta velocità, l'assemblaggio automobilistico di precisione e la lavorazione di lotti chimici, la scansione ciclica standard della CPU introduce ritardi di elaborazione. Questo modulo elude i normali cicli di scansione intercettando i segnali hardware esterni ed eseguendo attività interrupt dedicate entro 0.05 ms. Fornendo risposte immediate della CPU agli eventi critici sul campo, questo hardware riduce al minimo il jitter deterministico, stabilizza i cicli di esecuzione e previene costosi tempi di fermo del sistema negli ambienti produttivi ad alta velocità.

Architettura hardware e configurazione tecnica

Il modulo si interfaccia direttamente con il backplane del rack della CPU per sfruttare le linee di interrupt a livello hardware. Dispone di 16 punti di ingresso isolati che supportano configurazioni digitali sia NPN sia PNP (a dissipazione o a fornitura di corrente), offrendo un'elevata flessibilità nell'interfacciamento con sensori di prossimità ad alta velocità, encoder rotativi o relè di sicurezza. Internamente, il circuito di condizionamento degli ingressi utilizza fotoaccoppiatori per isolare l'elettronica lato campo dal sensibile bus logico interno, impedendo che anelli di massa e disturbi elettrici industriali corrompano i dati. Per mantenere una latenza estremamente bassa, questo modulo deve essere installato esclusivamente sul rack principale della CPU; l'installazione su rack di espansione non è supportata a causa dei ritardi di propagazione sul bus. Negli ambienti legacy, mantiene la piena compatibilità verso il basso con i processori CJ1G e CJ1H e si integra nelle infrastrutture più recenti CJ2M o CP1H.

Specifiche dell'apparecchiatura

Domande frequenti sull'hardware

È possibile utilizzare il CJ1W-INT01 su un rack I/O remoto o di espansione?
No. Gli interrupt hardware richiedono un collegamento fisico diretto alle linee di interrupt della CPU tramite il backplane locale. Il montaggio di questo modulo su un rack di espansione o su un I/O remoto ne annulla completamente la funzionalità, impedendo l'esecuzione di sottoprogrammi al di fuori della scansione ciclica.

Come si comporta questo modulo quando viene integrato in un rack del controllore della serie Sysmac NJ/NX?
Quando viene installato su un rack della CPU della serie NJ, il modulo perde le sue capacità di interrupt ad alta velocità. Il controllore lo tratta come una scheda di ingresso digitale standard a 16 punti, sottoponendo i suoi ingressi ai normali cicli di aggiornamento e scansione della CPU.

È possibile combinare sensori NPN e PNP sullo stesso modulo CJ1W-INT01?
Sì, ma con alcune limitazioni. I 16 ingressi sono raggruppati sotto un terminale comune condiviso. Sebbene il circuito interno supporti entrambe le polarità, tutti i sensori collegati a un singolo gruppo comune devono utilizzare la stessa configurazione di cablaggio (tutti NPN o tutti PNP).

Direttive per l'installazione sul campo e il cablaggio

• Restrizioni sulla posizione nel backplane: Installare il modulo esclusivamente sul rack della CPU. Disalimentare l'intero rack del PLC prima di agganciare il modulo alla guida DIN e innestare i fermi scorrevoli, per evitare danni al bus del backplane.
• Schermatura e riduzione dei disturbi: I circuiti a risposta rapida sono altamente sensibili alle interferenze elettromagnetiche (EMI). Instradare i cavi dei segnali dei sensori a 24 VDC attraverso canaline metalliche messe a terra, completamente separate dai cavi degli azionamenti dei motori ad alta tensione (VFD) o dalle linee di alimentazione, con una distanza di almeno 300 mm.
• Precisione del cablaggio dei terminali: Utilizzare terminali a puntale crimpati per tutti i cablaggi sul campo collegati alla morsettiera rimovibile. Assicurarsi che le viti dei terminali siano serrate precisamente a 0.5 N-m per prevenire collegamenti allentati o percorsi ad alta resistenza.
• Gestione termica: Mantenere uno spazio libero di almeno 20 mm sopra e sotto gli assemblaggi del rack del PLC. Assicurarsi che la temperatura ambiente all'interno dell'armadio rimanga inferiore a 55 deg C durante operazioni continue di commutazione intensa.
