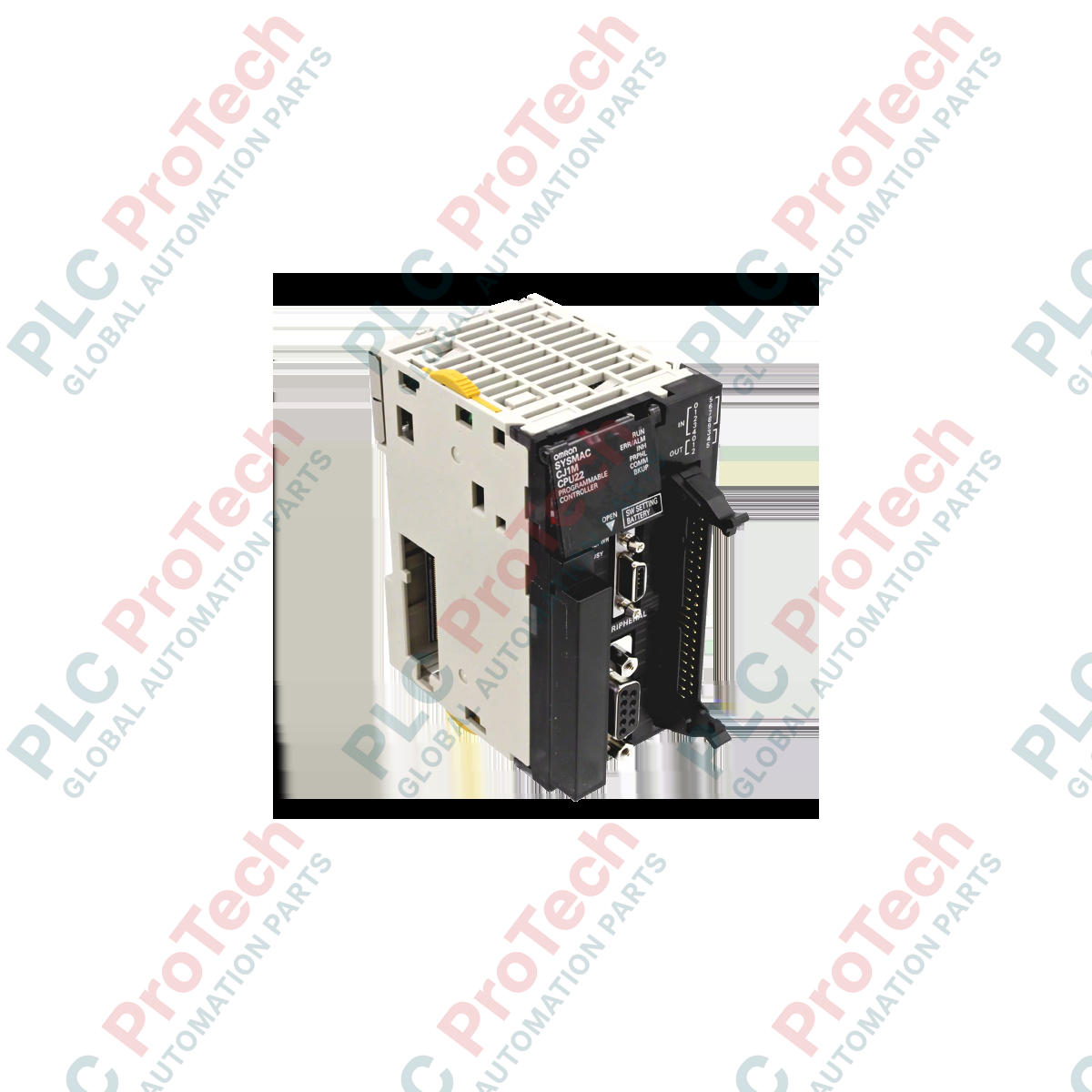

Omron CJ1M-CPU22 Unità CPU SYSMAC della serie CJ, modello CJ1M

Descrizione

L'Omron CJ1M-CPU22 è un'unità di elaborazione centrale compatta appartenente alla serie SYSMAC CJ, configurata con funzioni I/O digitali integrate. È progettata per gestire applicazioni di automazione industriale di piccole e medie dimensioni che richiedono un'elaborazione rapida della logica e un'integrazione compatta del controllo. In qualità di controller del sistema, offre una velocità di esecuzione di 0.1 µs per le istruzioni LD di base e gestisce una capacità del programma di 10K passi insieme a una memoria dati di 32K parole. L'hardware integra ingressi e uscite digitali locali, ingressi contatore indipendenti ad alta velocità e uscite a impulsi dedicate alla gestione del posizionamento, senza moduli aggiuntivi. Questa unità CPU supporta fino a 10 unità locali su un singolo sistema con rack, garantendo la compatibilità diretta con i moduli I/O, gli alimentatori e le interfacce di comunicazione industriale standard della serie Omron SYSMAC CJ.

Caratteristiche

• Layout I/O digitali integrato a bordo, composto da 10 ingressi discreti e 6 uscite discrete.
• Supporto del movimento integrato con 2 ingressi contatore ad alta velocità e 2 uscite a impulsi.
• Elaborazione rapida delle istruzioni con una velocità di esecuzione LD di 0.1 µs.
• Scalabilità locale diretta con supporto fino a 10 unità installabili senza rack di espansione.
• Memoria a stato solido con capacità del programma di 10K passi e memoria dati di 32K parole.
• Configurazione interna ad alta efficienza con un basso consumo di corrente di 0.64 A.

Applicazioni

• Macchinari per il confezionamento ad alta velocità e stazioni automatiche per l'avvolgimento.
• Tavole di posizionamento multiassiali su piccola scala e sistemi di prelievo e posizionamento dei componenti.
• Sistemi di smistamento su nastri trasportatori e automazione localizzata della movimentazione dei materiali.
• Sistemi automatizzati per la lavorazione di alimenti e bevande e unità per la gestione dei lotti.
• Controller per stazioni di assemblaggio e macchinari ausiliari per la produzione.

Specifiche tecniche

Prestazioni

Ingressi/Uscite

Requisiti di alimentazione

Meccanica

Linee guida per l'installazione

• Montaggio su rack: far scorrere saldamente l'unità CPU nella posizione prevista sul backplane dedicato della serie CJ o sul modulo di alimentazione adiacente. Azionare le leve di blocco superiori e inferiori per verificare la stabilità del collegamento.
• Installazione su guida DIN: montare l'insieme assemblato su guide DIN standard da 35 mm all'interno di un armadio industriale, fissando entrambe le estremità con piastre terminali per limitare gli spostamenti dovuti alle vibrazioni del sistema.
• Flusso d'aria e ventilazione: assicurarsi che vi sia uno spazio libero minimo attorno all'unità all'interno dell'armadio elettrico, per consentire il normale raffreddamento per convezione. Evitare di collocare componenti che producono molto calore direttamente sotto il processore.
• Separazione dei cavi: instradare i cavi sensibili degli I/O integrati a bassa tensione e di comunicazione attraverso percorsi separati dalle linee di rete CA ad alta tensione soggette a disturbi o dai cavi di azionamento dei motori ad alta potenza, per prevenire le interferenze elettromagnetiche (EMI).
• Messa a terra del sistema: utilizzare il terminale di messa a terra situato sul modulo di alimentazione del sistema adiacente, realizzando un collegamento a bassa impedenza direttamente al terminale di terra del quadro di controllo principale.

Domande frequenti

• A quale serie appartiene questa unità CPU?
• Fa parte della famiglia di controllori logici programmabili modulari della serie Omron SYSMAC CJ.
• Quanti rack di espansione possono essere collegati a questo specifico processore?
• Questa unità non supporta rack di espansione; è limitata a una configurazione con un solo rack locale.
• Qual è il numero massimo di moduli installabili sul rack locale?
• La configurazione del rack locale supporta un massimo di 10 unità installabili.
• Qual è la velocità di esecuzione delle istruzioni di base?
• La velocità di esecuzione di un'istruzione LD di base è di 0,1 µs.
• Questo modulo contiene ingressi e uscite digitali integrati?
• Sì, dispone di 10 ingressi digitali integrati e 6 uscite digitali integrate.
• Questo hardware è in grado di eseguire funzioni di controllo del movimento?
• Sì, include 2 ingressi contatore integrati e 2 uscite a impulsi integrate per l'interfacciamento con i sistemi di posizionamento.
• Qual è l'allocazione della memoria dati per questo processore?
• Dispone di una memoria dati DM da 32K parole. Non contiene memoria EM (Extended Memory).
• Qual è il limite di archiviazione del programma?
• La memoria interna supporta una capacità del programma fino a 10K passi.
• Qual è il consumo di corrente interno di questo controller?
• Il consumo di corrente dell'unità è di 0,64 A.
• Quanto pesa questa unità CPU senza il cablaggio esterno?
• Il peso fisico netto dell'unità CPU è di 0,17 kg.
