Omron CJ2M-CPU31 Modulo CPU PLC SYSMAC della serie CJ2M

Descrizione

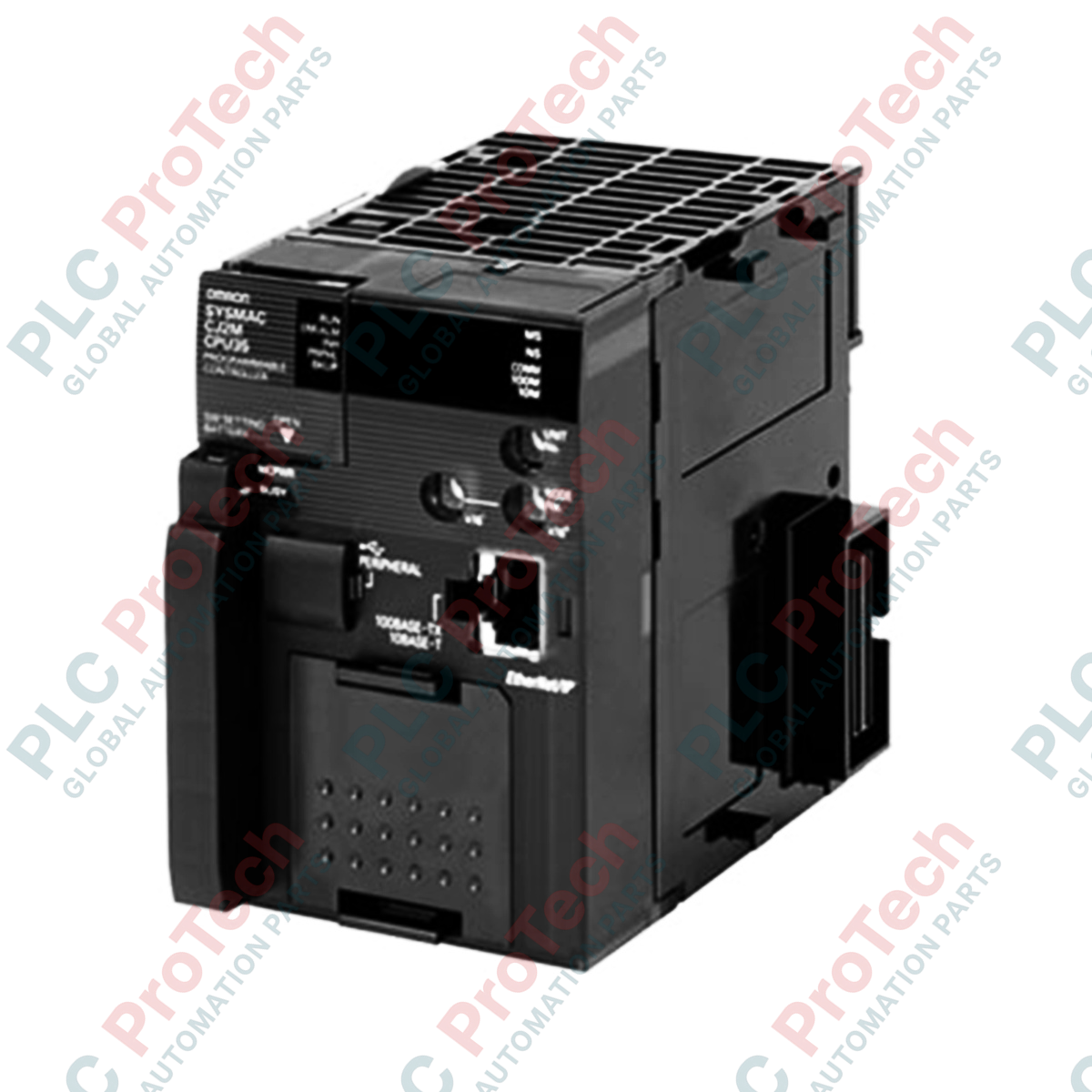

Per soddisfare i moderni requisiti di automazione incentrati su Ethernet, Omron CJ2M-CPU31 funge da unità centrale di elaborazione ad alta velocità all'interno della piattaforma Sysmac della serie CJ. Questo modulo integra una porta EtherNet/IP dedicata e una porta USB dedicata alla programmazione direttamente sul corpo del controllore, eliminando la necessità di moduli di rete ausiliari. Operando sul backplane modulare del sistema CJ, questa unità elabora le istruzioni di base a una velocità di 0.04 microsecondi, offrendo la capacità necessaria per applicazioni precise di confezionamento, assemblaggio e movimentazione sincronizzata dei materiali. Grazie al supporto per i collegamenti dati basati su tag e a uno slot modulare per schede opzionali, rappresenta un versatile nucleo di controllo per architetture di macchine distribuite.

Caratteristiche

• Porta EtherNet/IP integrata che supporta collegamenti dati con tag, comunicazioni tramite messaggi FINS e connessione software diretta.
• Elaborazione ad alta velocità fino a 0.04 microsecondi per le istruzioni logiche di base.
• Porta periferica USB 2.0 integrata per la programmazione e la diagnostica dirette ad alta velocità con CX-Programmer.
• Capacità del programma di 5K passi e memoria dati (DM) di 64K parole per supportare una logica strutturata completa.
• Uno slot opzionale libero per la comunicazione seriale (RS-232C/RS-485) o per schede di espansione I/O analogiche.
• Architettura scalabile che supporta fino a 40 unità di espansione su tre rack di backplane.

Applicazioni

• Sistemi I/O distribuiti: Gestione di nodi remoti e dispositivi di campo intelligenti tramite EtherNet/IP.
• Macchinari per imballaggio e confezionamento: Esecuzione del controllo sequenziale ad alta velocità con margini temporali ridotti.
• Assemblaggio e ispezione: Interfacciamento con sensori di visione, sistemi RFID e sensori intelligenti.
• Nodi di automazione secondari: Operano come sottocontrollori negli stabilimenti di assemblaggio automobilistico e negli impianti di trattamento delle acque.

Tabella delle specifiche tecniche

Connessioni e interfacce

Considerazioni tecniche basate sull'esperienza

Modelli alternativi e compatibilità

Durante la migrazione dalle CPU della serie CJ1M obsolete (come CJ1M-CPU11 o CPU21) alla CJ2M-CPU31, verificare le allocazioni della memoria utente. La piattaforma CJ2M utilizza una struttura di memoria unificata che consente un accesso più semplice alle variabili, ma alcuni indirizzi di memoria riservati al sistema (parole A) sono diversi. Sebbene CX-Programmer aggiorni automaticamente la maggior parte delle mappe di memoria durante le conversioni dei programmi, è necessario verificare dopo la conversione i driver delle schede di comunicazione fisiche e le strutture personalizzate dei messaggi FINS.

Problemi applicativi e note tecniche

Sebbene la porta EtherNet/IP integrata sia altamente efficiente per i collegamenti dati basati su tag, un traffico dati ciclico intenso può influire sul tempo di ciclo complessivo della CPU. Se il carico di comunicazione supera il 50% della capacità della scheda di rete, configurare "Tempo di servizio della porta EtherNet/IP" nelle impostazioni del PLC per allocare una porzione di tempo di esecuzione fissa. Ciò limita il sovraccarico delle comunicazioni e previene errori imprevisti di estensione del tempo di ciclo del PLC.

Suggerimenti per la messa in servizio e il cablaggio

Per prevenire interruzioni delle comunicazioni causate da interferenze elettromagnetiche, installare sempre cavi Ethernet industriali STP Cat5e a doppia schermatura (o superiori). Collegare il morsetto di terra funzionale (GR) del modulo di alimentazione adiacente a una messa a terra elettrica di alta qualità utilizzando un cavo in rame con una sezione trasversale di almeno 2 millimetri quadrati. Non instradare mai i cavi Ethernet nella stessa canalina dei conduttori di uscita ad alta tensione del motore.

Linee guida per l'installazione
