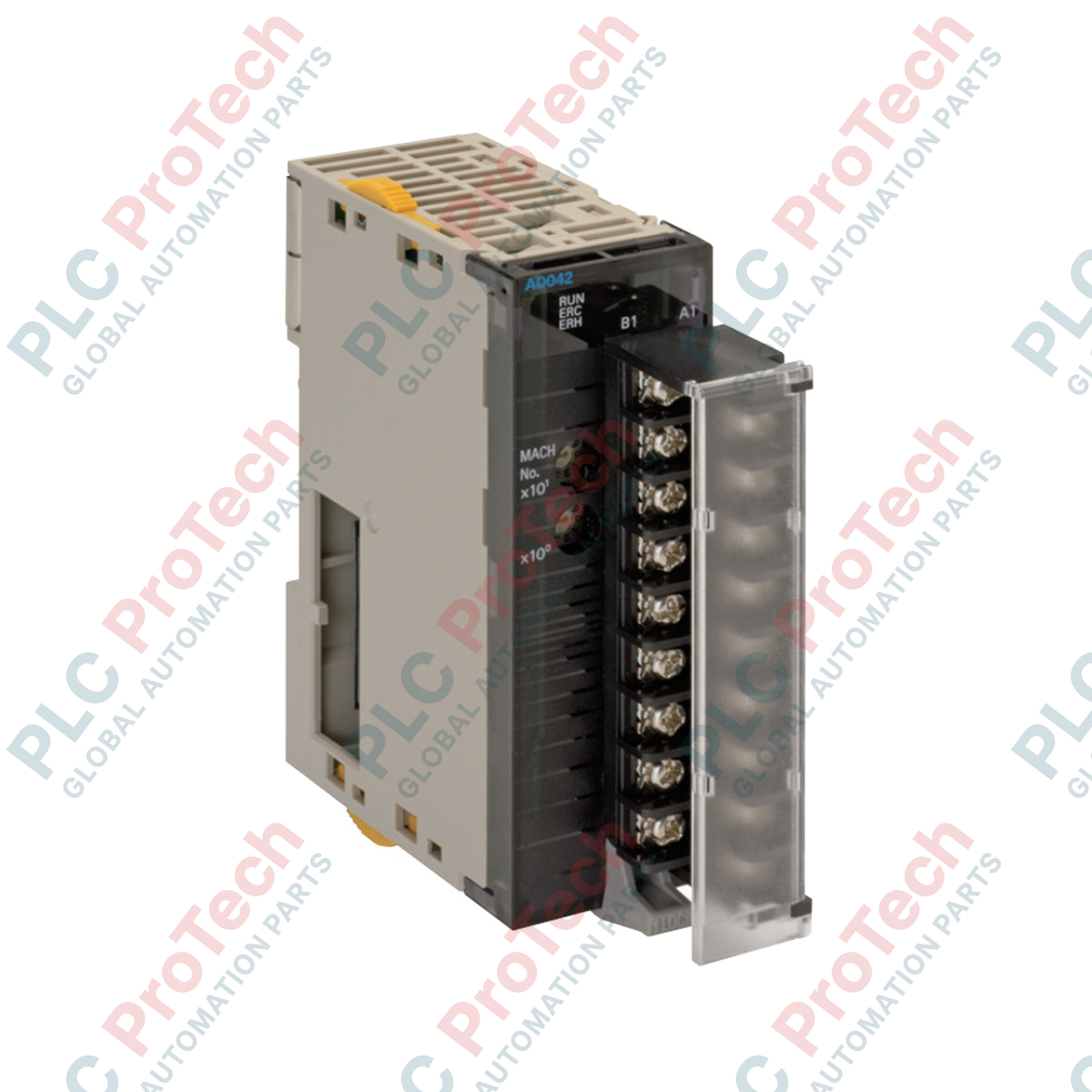

Modulo di ingresso analogico Omron CJ1W-AD042 serie CJ

Descrizione

Progettato per l'acquisizione dati ad alta velocità e alta risoluzione nelle architetture di controllo industriale, Omron CJ1W-AD042 offre quattro canali di ingresso analogico ad alte prestazioni in un formato compatto della serie CJ. Questa unità I/O speciale ad alta densità supporta diversi intervalli di ingresso in tensione e corrente con elevata precisione, eseguendo la conversione A/D in appena 20 microsecondi per punto. L'isolamento digitale integrato tra il bus I/O e il backplane del controller protegge la logica interna della CPU dai disturbi elettrici provenienti dal campo, rendendola una scelta eccellente per applicazioni impegnative di controllo dei processi, regolazione dei circuiti e monitoraggio dei segnali.

Caratteristiche principali

• Quattro canali ad alta risoluzione: configurabili per ingressi in tensione (da 1 a 5 V, da 0 a 10 V, da -5 a 5 V, da -10 a 10 V) o in corrente (da 4 a 20 mA).
• Ciclo di conversione ultrarapido: converte i segnali a velocità di 20 microsecondi per 1 punto, fino a 35 microsecondi per tutti e 4 i punti.
• Risoluzione a 16 bit: la conversione ad alta precisione garantisce una granularità del segnale a livello di micro-unità per i processi critici.
• Elaborazione avanzata del segnale: funzioni di scaling integrate (fino a più/meno 32.000), mantenimento del valore di picco ed elaborazione con buffer del valore medio (fino a 512 campioni).
• Rilevamento delle disconnessioni: segnala automaticamente i guasti di circuito aperto sulle linee di segnale da 1 a 5 V e da 4 a 20 mA per prevenire errori di processo.
• Morsettiera estraibile: dispone di una morsettiera estraibile a vite M3 a 18 punti per semplificare il cablaggio e accelerare la sostituzione del modulo.

Applicazioni

• Monitoraggio dei circuiti di processo chimici e petrolchimici
• Monitoraggio della pressione nelle stazioni di pompaggio e negli impianti di trattamento delle acque
• Registrazione termica ad alta velocità e controllo dei forni nella produzione
• Sistemi di feedback della pressione idraulica e pneumatica
• Acquisizione della telemetria SCADA/HMI per l'automazione industriale

Specifiche tecniche

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il modulo offre compatibilità retroattiva con i sistemi meno recenti della serie CJ, sebbene la conversione diretta tramite la AIDC L'istruzione è limitata. Questa funzione di esecuzione diretta è supportata esclusivamente dalle unità CJ2H-CPU (versione dell'unità 1.1 o successiva) e dalle unità CJ2M-CPU. I controller CPU standard CJ1, NJ501 e CP1H devono accedere ai dati analogici tramite i normali cicli di aggiornamento ciclico anziché tramite istruzioni di esecuzione diretta degli I/O.

Problemi applicativi e note tecniche

Questo modulo utilizza una configurazione con comune condiviso; non è presente isolamento fisico tra i canali. Se i trasmettitori sul campo sono alimentati da fonti di alimentazione diverse e non isolate, possono svilupparsi anelli di massa, causando derive di misura o danni all'hardware. Assicurarsi che tutti i trasmettitori a loop di corrente siano alimentati dal loop tramite un'unica fonte pulita oppure utilizzare isolatori di segnale esterni prima di collegare i cavi alla morsettiera.

Suggerimenti per la messa in servizio e il cablaggio

Per ridurre al minimo le interferenze elettromagnetiche ad alta frequenza, utilizzare cavi schermati a doppino ritorto (STP) per tutti i collegamenti dei segnali. Collegare le schermature dei cavi a una piastra di messa a terra del sistema a punto singolo vicino all'ingresso del quadro di controllo, lasciando flottante l'estremità sul campo. Durante il cablaggio, mantenere la coppia corretta sui morsetti M3 (0.5 N-m) per evitare perdite di segnale dovute a terminazioni allentate.

Linee guida per l'installazione
