Omron CJ1W-DA021 Modulo di uscita analogica della serie CJ

SKU ÿCJ1W-DA021

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron

  • Product No.: ÿCJ1W-DA021

  • Country of origin:Japan

  • Product Type: Moduli di uscita analogica PLC

  • Payment: T/T, Western Union

  • Weight: 150g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

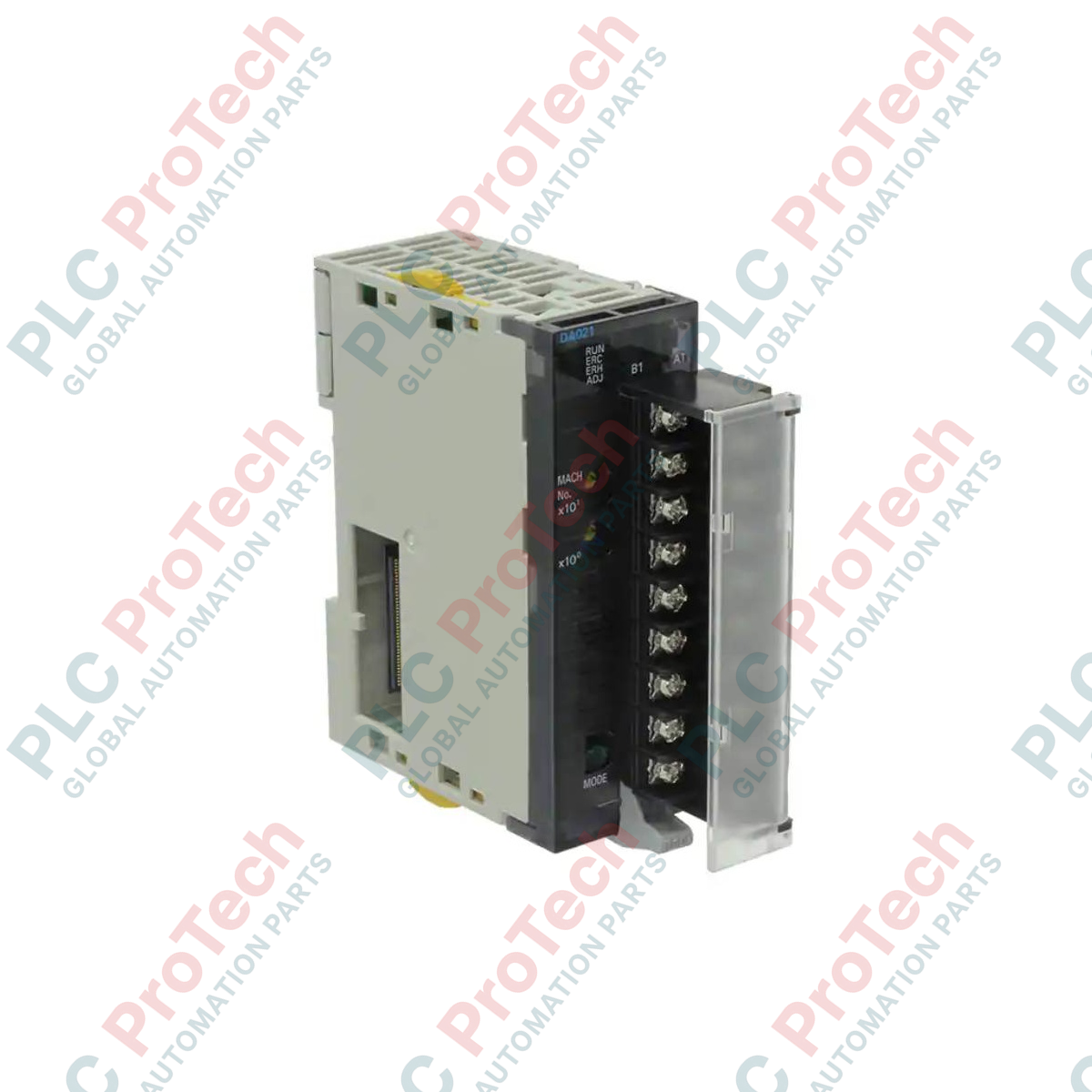

La regolazione degli attuatori analogici e dei circuiti di controllo nelle architetture PLC Sysmac è la funzione principale dell'unità I/O speciale della serie CJ Omron CJ1W-DA021. Questa unità fornisce due canali di uscita analogica ad alta risoluzione, compatibili con gli intervalli industriali standard di corrente e tensione. Grazie all'isolamento interno tramite fotoaccoppiatore tra il backplane del controller e l'interfaccia esterna, questo modulo impedisce che il rumore elettrico di campo interferisca con le operazioni della logica centrale. Il collegamento fisico avviene tramite una morsettiera rimovibile a 18 punti con viti M3, facilitando il cablaggio, la messa in servizio e la rapida sostituzione dell'unità durante la manutenzione sul campo.

Caratteristiche principali

  • Uscita a doppio canale: supporta due uscite analogiche indipendenti configurabili per circuiti di tensione o di corrente.
  • Intervalli di segnale flessibili: compatibile con intervalli industriali standard tra cui da 1 a 5 V, da 0 a 5 V, da 0 a 10 V, da -10 a 10 V e da 4 a 20 mA.
  • Alta risoluzione: funziona con una risoluzione massima di conversione fino a 40.000 per un controllo preciso delle variabili.
  • Isolamento tramite fotoaccoppiatore: barriera di isolamento sicura tra il backplane interno del controller PLC e i circuiti di uscita esterni.
  • Morsettiera di facile manutenzione: la morsettiera rimovibile a 18 punti con viti M3 consente la sostituzione senza scollegare il cablaggio di campo.

Applicazioni

  • Regolazione degli azionamenti a velocità variabile: comando diretto della frequenza e della velocità per inverter industriali e VFD.
  • Controllo delle valvole proporzionali: modulazione delle portate, delle pressioni pneumatiche e delle posizioni idrauliche nei circuiti di processo.
  • Azionamento delle serrande HVAC: posizionamento delle serrande dell'aria e delle valvole di controllo in base alle esigenze ambientali in tempo reale.
  • Registrazione grafica esterna: instradamento delle variabili fisiche del processo verso strumentazione analogica, display o unità di registrazione.

Specifiche tecniche

Parametro Valore / Specifica
Produttore Omron
Codice modello CJ1W-DA021
Tipo di prodotto Unità I/O speciale della serie CJ (modulo di uscita analogica)
Numero di uscite 2 canali
Intervalli di uscita (tensione) Da 1 a 5 V, da 0 a 5 V, da 0 a 10 V, da -10 a 10 V
Intervalli di uscita (corrente) Da 4 a 20 mA
Risoluzione massima 1/40.000 (dati impostati: binario a 16 bit)
Impedenza di uscita (tensione) 0,5 Ohm max.
Corrente di uscita massima (tensione) 12 mA (per 1 punto)
Resistenza di carico massima consentita 600 Ohm (per l'uscita in corrente)
Consumo di corrente del backplane 5 V CC, 120 mA max.
Requisiti dell'alimentazione esterna 24 V CC +10% -15%, 140 mA max. (corrente di spunto: 20 A max., impulso di almeno 1 ms)
Metodo di isolamento Isolamento tramite fotoaccoppiatore tra I/O e backplane del controller (nessun isolamento tra i canali)
Collegamenti esterni Morsettiera rimovibile a 18 punti (viti M3)
Peso dell'unità 0,15 kg
Peso di spedizione 1,50 kg (imballaggio per l'esportazione sicuro incluso)

Collegamenti e interfacce

Assegnazione dei terminali Nome del segnale Assegnazione del circuito funzionale
V OUT 1 Uscita di tensione 1 Collegamento positivo dell'uscita in tensione per il canale 1
I OUT 1 Uscita in corrente 1 Collegamento positivo dell'uscita in corrente per il canale 1
COM 1 Comune uscita 1 Terminale di ritorno comune per il canale 1
V OUT 2 Uscita in tensione 2 Collegamento positivo dell'uscita in tensione per il canale 2
I OUT 2 Uscita in corrente 2 Collegamento positivo dell'uscita in corrente per il canale 2
COM 2 Comune uscita 2 Terminale di ritorno comune per il canale 2
24 VDC Alimentazione esterna (+) Terminale di alimentazione positivo per l'ingresso esterno a 24 VDC
0 VDC Alimentazione esterna (-) Riferimento negativo/di terra per l'ingresso esterno a 24 VDC

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il CJ1W-DA021 è un sostituto diretto plug-and-play delle versioni precedenti del CJ1W-DA021. Quando si pianificano retrofit da piattaforme Sysmac precedenti (come la serie C200H), è necessaria una mappatura diretta della logica a causa delle variazioni nell'indirizzamento del backplane. Assicurarsi che all'unità CPU CJ1G, CJ1H o CJ2H siano stati assegnati i canali corrispondenti delle aree DM e CIO utilizzando il software CX-Programmer o Sysmac Studio, in modo che corrispondano agli indirizzi fisici dei selettori rotativi dell'unità.

Insidie applicative e note ingegneristiche

Un vincolo fondamentale della configurazione è che non esiste isolamento tra i canali di uscita 1 e 2. Entrambi i canali condividono un punto di terra interno comune. Se si collega questo modulo a due dispositivi di campo messi a terra separatamente in punti fisici diversi, possono formarsi loop di massa, causando deriva del segnale o danni al modulo. Per evitarlo, collegare sempre le uscite a dispositivi con ingressi internamente isolati oppure aggiungere isolatori di loop esterni fisici tra il modulo e qualsiasi dispositivo di campo non isolato.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che l'alimentazione esterna a 24 VDC sia completamente attiva prima dell'avvio del backplane della CPU del PLC o contemporaneamente a esso. Se l'alimentazione esterna a 24 VDC scende al di sotto del limite di tolleranza del -15% (20,4 VDC), l'indicatore di stato arancione del modulo si attiva e viene registrato un errore di verifica I/O a livello del processore. Utilizzare sempre cavi schermati a doppino intrecciato per i collegamenti analogici e collegare la schermatura a terra solo sul terminale di terra dello chassis del PLC, per evitare l'infiltrazione di interferenze RF ambientali.

Linee guida per l'installazione

AVVERTENZA CRITICA

Scollegare completamente l'alimentazione elettrica dal rack del PLC e dai circuiti lato campo prima di collegare o rimuovere fisicamente questa unità I/O speciale. La mancata completa diseccitazione dell'assieme può distruggere i componenti interni o causare un comportamento irregolare della CPU del PLC.

1

Impostare i selettori rotativi del numero di unità sul pannello frontale del CJ1W-DA021 sull'indirizzo desiderato (da 0 a 95) prima del montaggio. Evitare di duplicare i numeri di unità sul backplane del PLC.

2

Allineare i ganci dei binari superiore e inferiore del modulo con l'unità rack adiacente, far scorrere saldamente l'unità in posizione e innestare i morsetti scorrevoli di bloccaggio sulla parte superiore e inferiore del rack della serie CJ.

3

Collegare la morsettiera rimovibile a 18 punti con terminali M3 crimpati, assicurandosi di completare i collegamenti dell'alimentazione esterna positiva a 24 VDC prima di accendere il sistema.

FAQ

Il CJ1W-DA021 fornisce uscite isolate tra i singoli canali?

No. Il modulo fornisce isolamento ottico tra il backplane del controller e il circuito analogico complessivo, ma i singoli canali di uscita (Canale 1 e Canale 2) condividono una linea di ritorno interna comune (COM) e non sono isolati l’uno dall’altro.

Cosa accade se l’alimentazione esterna a 24 V CC viene a mancare?

Se l’alimentazione esterna a 24 V CC viene scollegata o scende al di sotto del limite minimo (20,4 V CC), il modulo disattiverà le uscite analogiche, l’indicatore di stato arancione si accenderà e la CPU del PLC host genererà un errore dell’unità I/O speciale.

Come si configura l’indirizzo del CJ1W-DA021 nel software del PLC?

Il numero dell’unità viene impostato manualmente utilizzando i selettori rotativi sul pannello frontale. La CPU del PLC riserva blocchi di memoria nelle aree CIO e DM dell’unità I/O speciale, corrispondenti direttamente a questo indirizzo hardware, in cui i parametri di configurazione vengono scritti tramite CX-Programmer.

È possibile utilizzare contemporaneamente uscite in tensione e in corrente sul CJ1W-DA021?

Sì. Ogni canale viene configurato in modo indipendente nelle impostazioni della memoria del PLC e puoi cablare il Canale 1 per un loop di corrente (ad esempio 4-20 mA) e il Canale 2 per un loop di tensione (ad esempio 0-10 V), utilizzando i terminali dedicati V OUT e I OUT.
