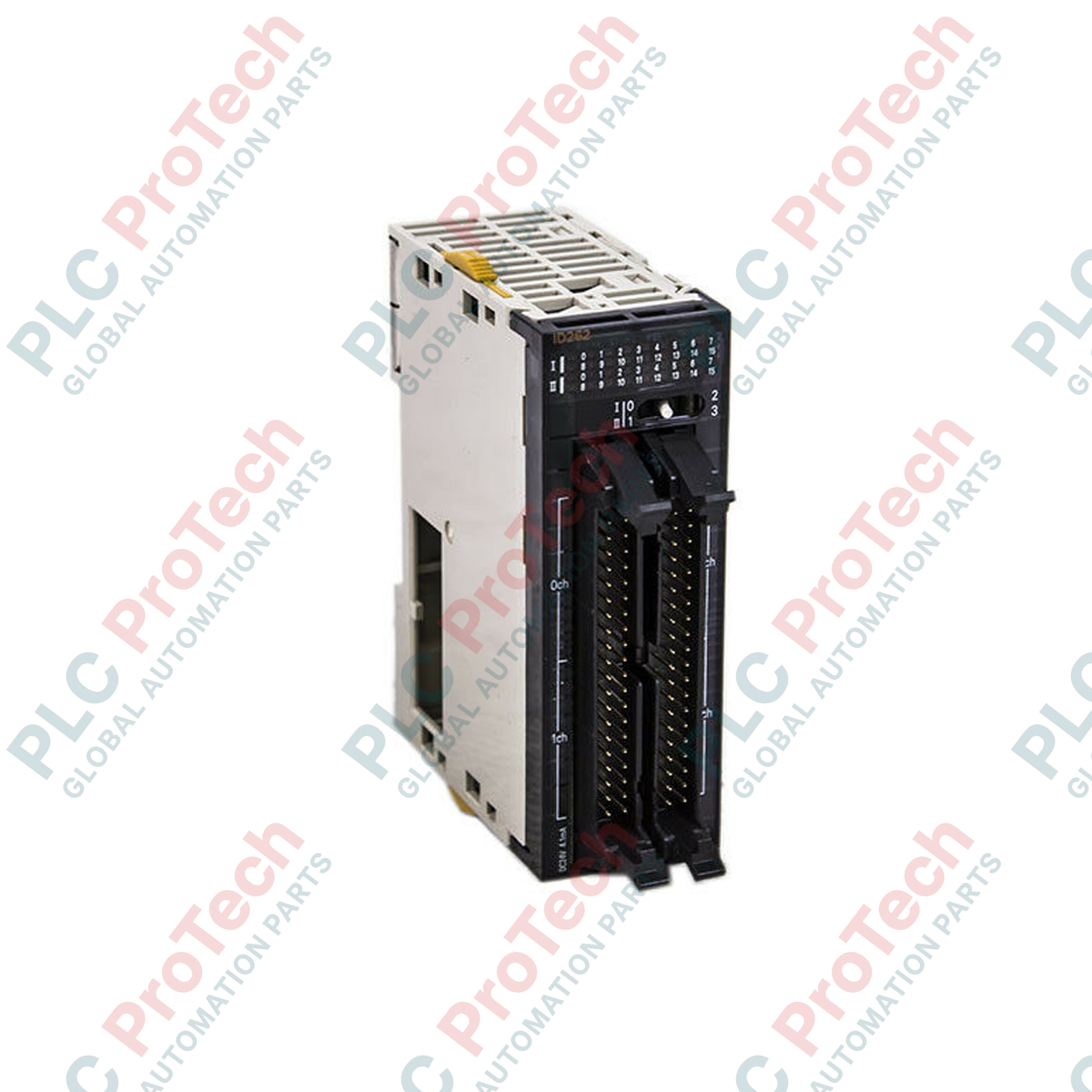

Modulo di ingresso CC a 64 punti Omron CJ1W-ID262 della serie CJ

Descrizione

Interfacciando sensori di campo ad alta densità con l’architettura di controllo Sysmac, Omron CJ1W-ID262 fornisce 64 ingressi CC discreti in un formato a slot singolo. Questo modulo ad alta densità è progettato per armadi con spazio limitato, destinati ad assemblaggio automatizzato, movimentazione dei materiali e macchinari per il confezionamento. Funzionando a 24 VCC con una bassa corrente d’ingresso di 4,1 mA, il modulo ottimizza la distribuzione dell’alimentazione nelle reti I/O estese. Il rapido tempo di risposta hardware ON/OFF garantisce la registrazione dei segnali ad alta velocità, rendendolo adatto ai processi industriali a ciclo rapido.

Caratteristiche principali

• Layout ad alta densità a 64 punti: massimizza la densità I/O per slot, riducendo significativamente l’ingombro del rack PLC e lo spazio nel quadro di controllo.
• Due connettori MIL a 40 pin: utilizza connettori standardizzati conformi alle specifiche militari per un collegamento rapido e sicuro a morsettiere esterne o cablaggi preassemblati.
• Risposta hardware rapida: offre un ritardo di propagazione ON/OFF ad alta velocità pari o inferiore a 120 microsecondi, consentendo il monitoraggio preciso dei cicli rapidi dei sensori.
• Comuni sezionati: organizzati in 4 gruppi comuni isolati (16 punti per comune) per consentire un cablaggio flessibile su diverse linee di distribuzione dell’alimentazione.
• Ingombro a bassa corrente: consuma solo 90 mA a 5 VCC dal backplane, preservando il budget energetico per altri moduli speciali.

Applicazioni

• Macchinari per il confezionamento multiasse: elaborazione in tempo reale di sensori optoelettronici, interruttori di finecorsa e dispositivi di rilevamento della prossimità.
• Linee di assemblaggio automatizzate: consolidamento dei segnali discreti di feedback delle valvole pneumatiche e dei sensori di presenza dei componenti.
• Apparecchiature per la lavorazione dei semiconduttori: mappatura ad alta densità dei sensori in ingombri compatti.
• Banchi di prova automobilistici: monitoraggio ad alta velocità di relè meccanici e di finecorsa discreti.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il CJ1W-ID262 presenta correnti d’ingresso di 4,1 mA ed è ottimizzato per i sensori standard, mentre il CJ1W-ID261 ha uno schema elettrico interno leggermente diverso. Verifica attentamente la compatibilità del cablaggio durante gli aggiornamenti o le sostituzioni. Questo modulo può essere utilizzato sulle piattaforme delle serie CJ1, CJ2, NJ e NX, purché utilizzino un’estensione del bus della serie CJ o un accoppiatore di bus compatibile.

Errori applicativi e note ingegneristiche

A causa dell’altissima densità di 64 punti in un modulo a singolo slot, la gestione termica è fondamentale. Se tutti i 64 ingressi vengono eccitati simultaneamente a 24 V CC all’interno di un quadro sigillato che opera al limite superiore (55 °C), assicurati che vi sia un adeguato flusso d’aria verticale per convezione. Evita di instradare i cavi dei sensori vicino alle linee degli azionamenti dei motori ad alta tensione, per prevenire l’induzione elettromagnetica che potrebbe attivare falsi stati nei circuiti d’ingresso hardware ad alta velocità, con tempo di risposta di 120 microsecondi.

Suggerimenti per la messa in servizio e il cablaggio

Il cablaggio manuale diretto sui connettori MIL a 40 pin è altamente soggetto a errori e non è consigliato in produzione. Gli ingegneri addetti alla messa in servizio dovrebbero abbinare il modulo agli assemblaggi di cavi precablati Omron, come la serie XW2Z, e a un’unità compatibile di conversione dei terminali per guida DIN, come XW2R-J40G-T o XW2D-40G6. Questo approccio isola i collegamenti di campo, accelera le verifiche dei loop e semplifica la tracciatura diagnostica futura.
