Modulo di uscita analogica a 8 canali Omron serie CJ CJ1W-DA08C

Descrizione

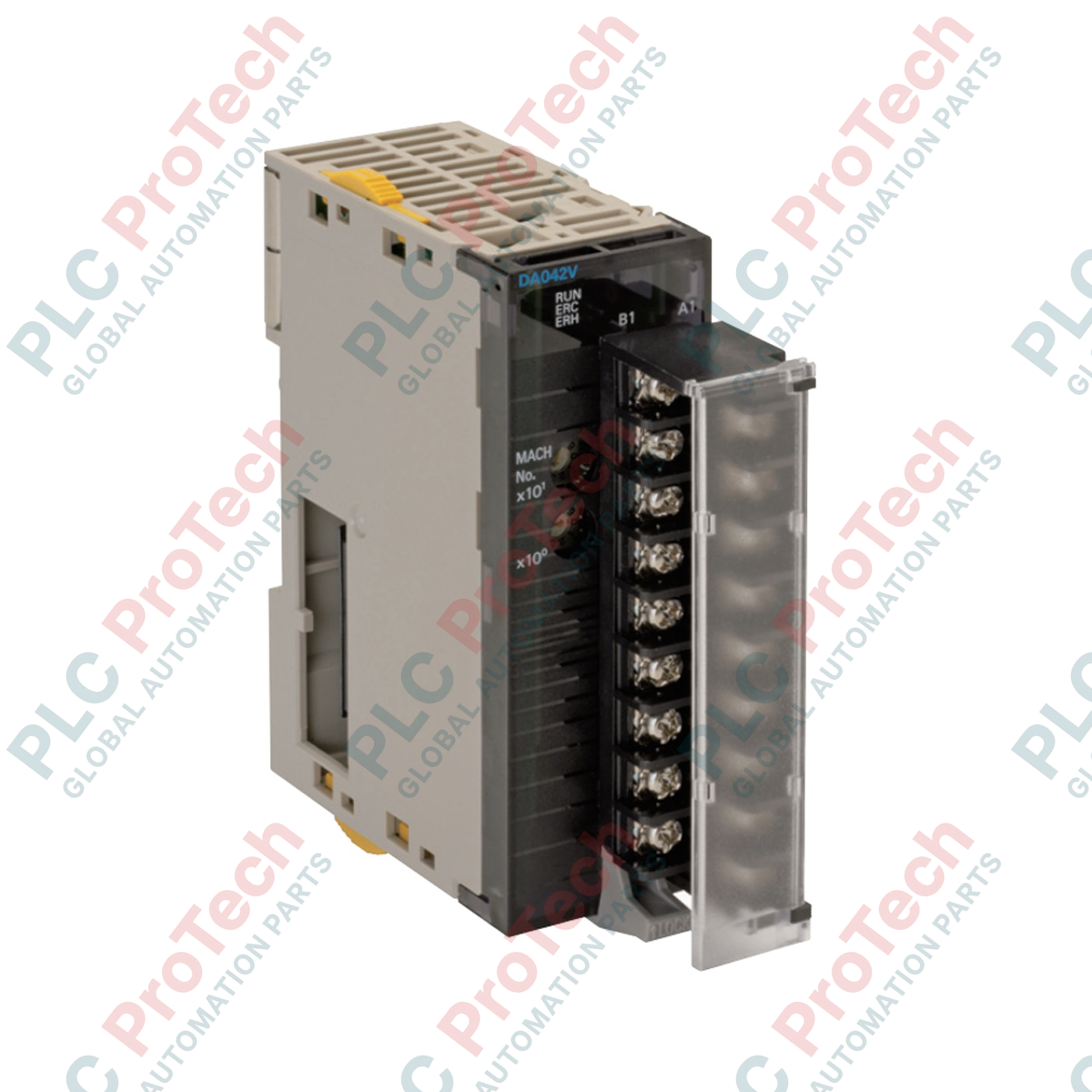

Per facilitare il controllo del loop di corrente analogico multicanale all'interno di quadri di controllo industriali ad alta densità, Omron CJ1W-DA08C offre otto canali di uscita analogica indipendenti, integrati direttamente nell'architettura PLC della serie CJ. Questa unità converte valori digitali a 16 bit in segnali precisi e proporzionali a loop di corrente da 4 a 20 mA per il comando di attuatori di campo, valvole di controllo e riferimenti per azionamenti. Grazie alla morsettiera rimovibile a 18 punti, consente agli integratori di sistema di eseguire il cablaggio di campo offline o sostituire i moduli senza interferire con le terminazioni di campo esistenti. Progettata come unità I/O speciale, dispone di una logica configurabile per il mantenimento delle uscite, del ridimensionamento ingegneristico integrato e di indicatori di stato diagnostici dedicati per massimizzare la continuità operativa del processo.

Caratteristiche principali

• 8 canali ad alta densità: Supporta fino a otto uscite indipendenti a loop di corrente (da 4 a 20 mA) in un formato a slot singolo.
• Parametri di conversione selezionabili: Offre opzioni di risoluzione configurabili di 4.000 o 8.000 passi, con tempi di conversione fino a 250 us per punto.
• Comportamenti avanzati di mantenimento dell'uscita: Protegge i macchinari a valle emettendo stati definiti (CLR, HOLD o MAX) durante l'arresto della CPU del PLC, le modifiche al programma o le condizioni di errore.
• Ridimensionamento ingegneristico integrato: Consente la conversione diretta delle unità definite dall'utente entro un intervallo di +/-32.000, eliminando la necessità di calcoli complessi nella logica ladder.
• Isolamento tramite fotoaccoppiatore: Fornisce la separazione elettrica tra i collegamenti lato campo e i circuiti logici interni del controllore.
• Morsettiera M3 rimovibile: Favorisce la rapida sostituzione dell'hardware e riduce al minimo i tempi di inattività per la manutenzione del sistema.

Applicazioni industriali

• Controllo degli attuatori: Modulazione diretta di valvole proporzionali per il controllo del flusso, serrande e posizionatori nei processi industriali.
• Regolazione della velocità del motore: Trasmissione di comandi di riferimento della velocità in tempo reale agli azionamenti a frequenza variabile (VFD).
• Integrazione della registrazione dei dati: interfacciamento con registratori grafici legacy, indicatori e sistemi di monitoraggio SCADA esterni.
• Sistemi di controllo ambientale: fornitura di setpoint analogici per circuiti di controllo HVAC commerciali e sistemi di riscaldamento multi-zona.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il CJ1W-DA08C è pienamente compatibile come fattore di forma con tutti i rack CPU Omron CJ1G, CJ1H e CJ2M/CJ2H. Durante la migrazione di reti legacy dal CJ1W-DA08V (variante in tensione), si noti che il CJ1W-DA08C è dedicato esclusivamente al funzionamento con loop di corrente e non può essere modificato tramite configurazione software per fornire uscite in tensione. Verificare sempre che il modulo di alimentazione del rack PLC abbia una capacità sufficiente a 5 VCC per coprire i 140 mA assorbiti da questa unità insieme agli eventuali moduli di comunicazione associati.

Insidie applicative e note ingegneristiche

Una considerazione architetturale fondamentale nella progettazione del layout del pannello è che non esiste isolamento tra i canali sul CJ1W-DA08C. Tutti gli otto canali condividono un percorso di ritorno comune. Se gli attuatori o gli azionamenti di campo funzionano con potenziali di terra elettrica locali differenti, possono svilupparsi anelli di massa, causando instabilità del segnale, deriva delle misure o degrado dell'hardware. Nei sistemi che richiedono un isolamento ad alta integrità tra i canali, è necessario montare in linea isolatori di segnale esterni 1:1. Prestare inoltre molta attenzione all'impedenza del loop: qualsiasi carico superiore a 350 Ohm causerà il clipping della corrente e comporterà errori di calibrazione dell'uscita.

Suggerimenti per la messa in servizio e il cablaggio

Per ridurre al minimo le interferenze ad alta frequenza, utilizzare sempre cavi a doppino intrecciato schermati per i segnali di uscita analogici, facendoli passare in canaline dedicate per cavi a bassa tensione, isolate dalle linee CA ad alta tensione. Collegare le schermature dei cavi esclusivamente a un'estremità (preferibilmente alla barra di terra dell'armadio vicino al PLC) per eliminare il rischio di induzione di disturbi dovuti alle correnti nelle correnti di terra. Utilizzare il morsetto rimovibile per completare tutte le regolazioni del cablaggio su un banco prima di agganciare il modulo al rack, proteggendo i sensibili circuiti fotoaccoppiatori interni dal contatto accidentale con fili vaganti o pin sotto tensione.
