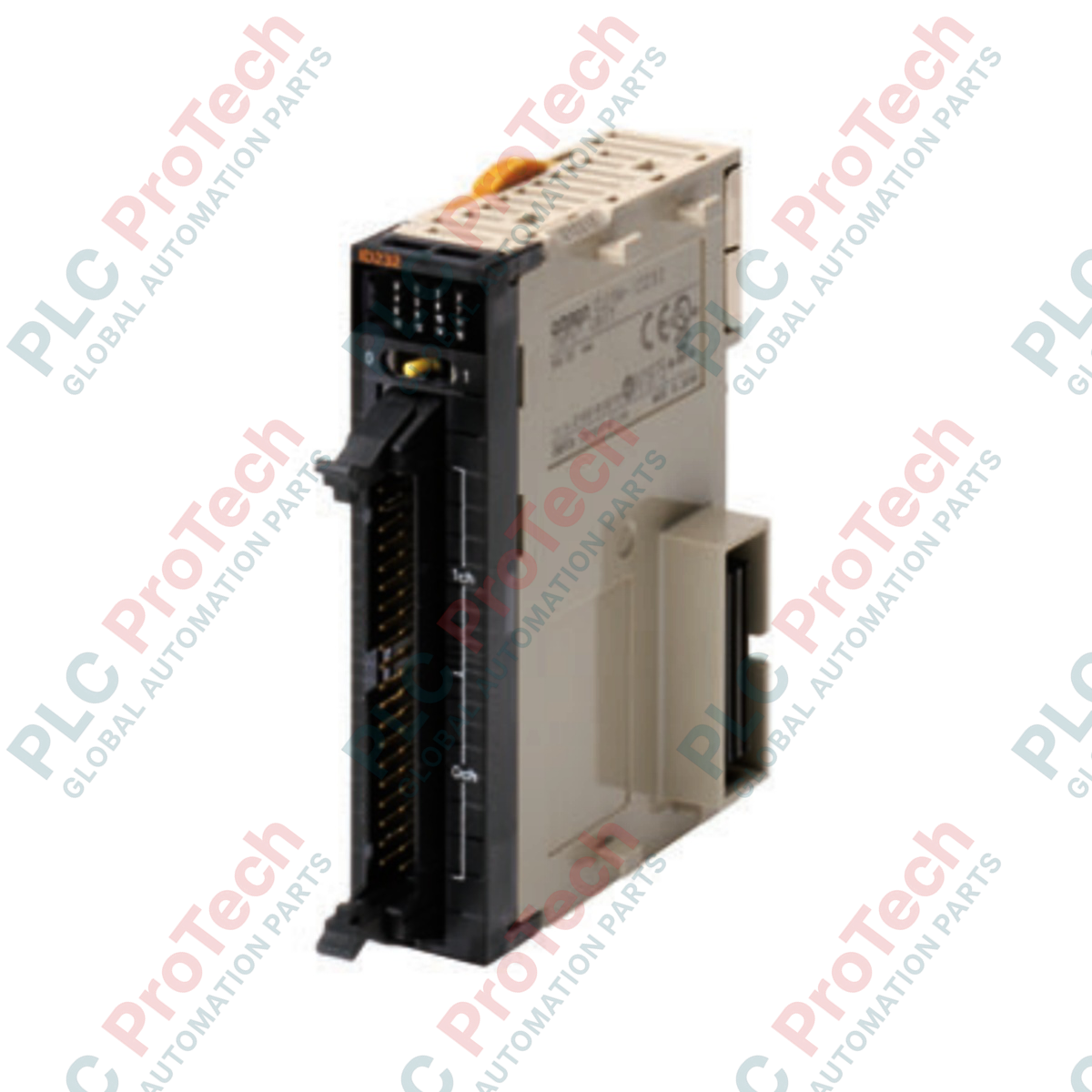

Unità di ingresso CC Omron CJ1W-ID233 serie CJ1

Descrizione

L'elaborazione integrata di ingressi digitali ad alta densità è semplificata utilizzando Omron CJ1W-ID233, un modulo di ingresso digitale dedicato a 32 punti, progettato per l'architettura PLC Sysmac CJ1. Questa unità riceve segnali di campo a 24 VDC da sensori di prossimità industriali, fotocellule e interruttori di finecorsa. Per supportare la distribuzione di segnali ad alta densità in un formato compatto, il modulo utilizza un sistema di connettori MIL che semplifica il cablaggio nel quadro di controllo e riduce la manodopera di installazione rispetto ai morsetti a vite standard.

I circuiti interni utilizzano optoaccoppiatori per isolare i segnali elettrici del lato campo dalla sensibile logica del backplane, proteggendo la CPU dalle sovratensioni elettriche esterne. Progettati per la massima versatilità, i comuni degli ingressi possono essere cablati per configurazioni di ingresso source o sink, consentendo l'integrazione in diverse architetture di controllo.

Caratteristiche

• Fornisce 32 canali di ingresso digitali CC in un formato modulare estremamente compatto.
• Dispone di un'interfaccia con connettore MIL standard per un cablaggio del quadro pulito e organizzato ad alta densità.
• Dotato di tempi di risposta del filtro di ingresso configurabili via software (da 0 ms a 32 ms) per attenuare il rumore elettrico ad alta frequenza e il rimbalzo dei contatti.
• Supporta configurazioni di ingresso sink e source a seconda dei collegamenti comuni esterni.
• Dotato di indicatori di stato a LED per la diagnostica in tempo reale dei canali e la risoluzione dei problemi.

Applicazioni

• Sistemi di confezionamento e smistamento ad alta velocità
• Linee di produzione e collaudo di semiconduttori
• Macchinari per l'assemblaggio automobilistico
• Reti di controllo per macchine utensili multiasse

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: Posizionare le scanalature del modulo sul backplane della serie CJ e fissarlo utilizzando i cursori di blocco situati nella parte superiore e inferiore dell'unità.
• Cablaggio: Utilizzare cavi con connettore MIL preassemblati compatibili per prevenire errori di cablaggio e ridurre i guasti nelle connessioni punto-punto.
• Riduzione del rumore: Assicurarsi che il terminale di terra (GR) dell'alimentatore del PLC sia collegato direttamente a una terra del quadro a bassa resistenza, per mantenere prestazioni dielettriche affidabili.
• Ventilazione: Mantenere le distanze fisiche standard previste intorno all'assemblaggio del rack del PLC per consentire il raffreddamento tramite flusso d'aria convettivo passivo.

Conformità e certificazioni

• Conformità alla direttiva CE
• Omologazione UL (apparecchiature di controllo industriale cULus)
• Lloyd's Register (approvazione per la classe marina)
