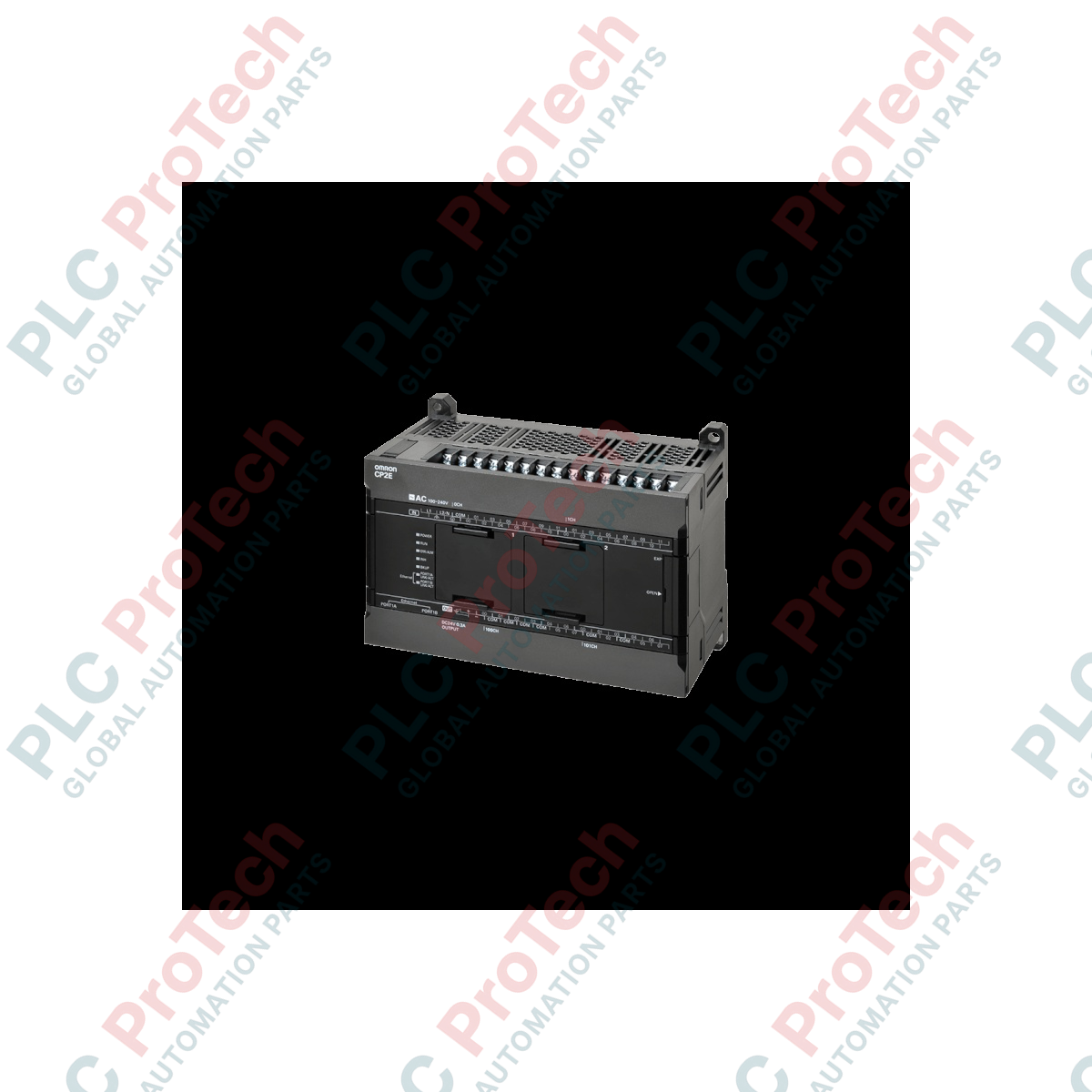

Controller programmabile Omron CP2E-N40DT-D serie CP2E

Descrizione

Ottimizzato per le reti industriali decentralizzate, il micro-PLC Omron CP2E-N40DT-D integra le funzioni essenziali di controllo dell'automazione con funzionalità Ethernet native. Questo controller è progettato specificamente per configurazioni di macchinari che richiedono monitoraggio remoto, comunicazioni fieldbus multi-nodo e installazioni compatte. Alimentato da una robusta alimentazione da 24 VDC, dispone di 40 punti I/O digitali integrati e di uno switch Ethernet integrato a doppia porta, riducendo drasticamente la complessità del cablaggio ed eliminando la necessità di hardware switch di rete esterno.

Caratteristiche principali

• Doppie porte Ethernet: Funzionalità di switch Ethernet integrata con supporto per le comunicazioni Modbus TCP Client/Server ed Ethernet/IP.
• I/O ad alta densità: Offre 24 ingressi digitali (24 VDC) e 16 uscite a transistor con commutazione verso il negativo, in un formato compatto per guida DIN.
• Funzionalità di posizionamento: Include 4 assi di ingressi per contatori ad alta velocità (fino a 100 kHz) e 4 assi di uscite a impulsi per un controllo preciso del movimento e del posizionamento.
• Funzionamento senza batteria: Utilizza una memoria flash ad alta capacità per conservare la logica del programma e i dati critici del sistema, riducendo la frequenza degli interventi di manutenzione preventiva.
• Ampio intervallo di temperatura: Progettato per funzionare in modo affidabile in un'ampia gamma termica senza richiedere il raffreddamento attivo del quadro.

Applicazioni

• Macchinari per imballaggio ed etichettatura: Alimentazione sincronizzata, confezionamento e rilevamento ad alta velocità dei riferimenti di registro.
• Sistemi di trasporto e movimentazione dei materiali: Instradamento intelligente, smistamento decentralizzato e controllo delle corsie basato su sensori tramite Ethernet/IP.
• Pompaggio e controllo dei fluidi: Integrazione della telemetria remota, monitoraggio della pressione e protocolli di gestione in cascata delle pompe.
• Infrastrutture edilizie e HVAC: Automazione localizzata delle unità di trattamento dell'aria, profili climatici e sotto-contabilizzazione Modbus TCP.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

Il CP2E-N40DT-D rappresenta un naturale percorso di aggiornamento per i controller legacy CP1E-N40DT-D. Quando si convertono programmi all'interno di Omron CX-Programmer (versione 9.72 o successiva), assicurarsi che l'architettura del PLC di destinazione sia impostata correttamente per consentire l'accesso alla memoria ampliata e ai blocchi funzione avanzati del CP2E. Si noti che, sebbene le assegnazioni degli ingressi e delle uscite rimangano identiche, le impostazioni Ethernet integrate devono essere definite esplicitamente nel modulo delle impostazioni di rete del CP2E per inizializzare i registri dello switch Ethernet interno.

Problemi applicativi e note di progettazione

Quando questa unità viene montata orizzontalmente all'interno di quadri di controllo standard, la dissipazione passiva del calore è altamente efficiente. Tuttavia, se la temperatura ambiente del quadro supera i 50 degC, è fondamentale ridurre il rapporto di ingressi attivi contemporaneamente. In particolare, evitare di attivare contemporaneamente più del 60% degli ingressi a 24 VDC per prevenire il degrado dell'isolamento ottico interno. Inoltre, poiché le uscite sono configurazioni a transistor con commutazione verso il negativo, è necessario installare diodi di ricircolo esterni sui carichi induttivi (come solenoidi CC o relè) per proteggere i transistor interni dai transitori di ritorno ad alta tensione.

Suggerimenti per la messa in servizio e il cablaggio

Le due porte Ethernet RJ45 integrate funzionano come uno switch Ethernet interno e condividono un singolo indirizzo IP. Non creare loop fisici nella configurazione Ethernet, a meno di utilizzare uno switch gestito esterno con il Rapid Spanning Tree Protocol (RSTP) abilitato in un altro punto della topologia di rete. Per un posizionamento affidabile ad alta velocità del contatore ad alta velocità fino a 100 kHz, utilizzare cavi a doppino intrecciato schermato (STP) per gli ingressi da 00 a 03, collegando saldamente la schermatura alla barra di terra a stella del quadro anziché al morsetto del comune dei segnali del PLC.

Linee guida per l'installazione
