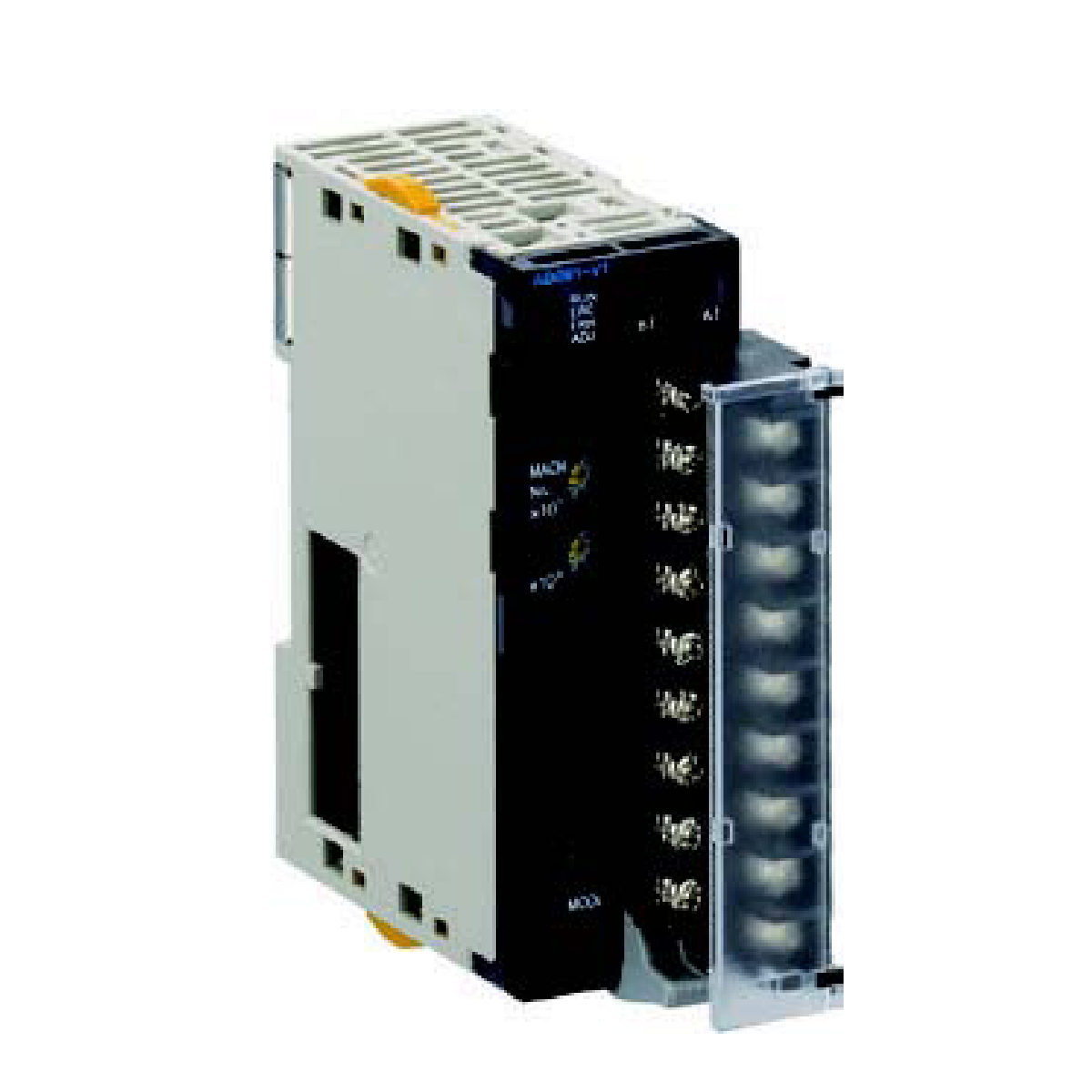

Omron CJ1W-MAD42 CJ1-Serie Analoge I/O-Einheit

Descrizione

L'Omron CJ1W-MAD42 è un modulo di ingresso/uscita analogico ad alta densità sviluppato per la serie di controllori logici programmabili SYSMAC CJ1. Questo modulo gestisce le conversioni da analogico a digitale e da digitale ad analogico in un singolo slot, offrendo una soluzione salvaspazio per il monitoraggio della strumentazione e le interfacce hardware dei processi a circuito chiuso. Dispone di più canali isolati configurati per ricevere e trasmettere segnali industriali standard di corrente e tensione. L'unità comunica direttamente tramite il bus di backplane della serie CJ per scambiare valori di dati binari grezzi con il modulo CPU. È progettato per applicazioni industriali di processo, regolazione della temperatura e controllo degli azionamenti a velocità variabile in diverse infrastrutture di automazione.

Caratteristiche

• Funzionalità combinata di ingresso analogico e uscita analogica in un modulo a slot singolo.
• Supporto per la configurazione indipendente degli intervalli dei segnali di tensione e corrente per canale.
• Elevate velocità di conversione A/D e D/A sincronizzate con i cicli di elaborazione del bus di backplane.
• Diagnostica integrata, inclusa la rilevazione delle disconnessioni negli intervalli di ingresso in corrente.
• Il morsetto rimovibile semplifica le attività di manutenzione e di precablaggio.
• Funzionalità interne di scalatura e filtraggio dei dati, gestibili direttamente tramite l'allocazione della memoria della CPU.

Applicazioni

• Modulazione dei riferimenti di velocità e coppia degli azionamenti a frequenza variabile.
• Anelli di regolazione della temperatura nelle macchine per estrusione e confezionamento.
• Controllo del livello e reportistica della strumentazione di pressione negli impianti di trattamento delle acque.
• Configurazioni di controllo e feedback della posizione delle valvole proporzionali.
• Monitoraggio dei parametri nei sistemi di acquisizione dati e SCADA industriali.

Specifiche tecniche

Capacità di ingresso/uscita

Prestazioni e precisione

Requisiti di alimentazione e caratteristiche fisiche

Collegamenti / interfacce

Linee guida per l'installazione

• Metodo di montaggio: far scorrere i connettori del modulo direttamente sulla guida del backplane della serie CJ. Spingere verso il basso i cursori di bloccaggio superiore e inferiore finché non scattano saldamente in posizione.
• Collegamento dell'alimentazione esterna: collegare una sorgente di alimentazione esterna stabilizzata da 24 VDC ai terminali A9 e B9 per alimentare i circuiti interni di conversione analogica.
• Schermatura del segnale: utilizzare cavi schermati a doppino intrecciato per tutte le linee dei segnali dei canali I/O analogici. Collegare la calza dello schermo alla massa funzionale o alla massa del telaio (B10) sulla morsettiera.
• Instradamento dei cavi: mantenere una distanza di almeno 100 mm tra i cavi dei segnali analogici e le linee di alimentazione ad alta tensione o i cavi di commutazione dell'inverter per eliminare i disturbi induttivi.
• Canali inutilizzati: cortocircuitare i terminali positivo e negativo di qualsiasi canale di ingresso analogico inutilizzato oppure disabilitare completamente il canale nella configurazione dei parametri di sistema per sopprimere gli errori dovuti a segnali flottanti.

FAQ

• Questa unità richiede un'alimentazione esterna per funzionare?
• Sì, richiede un'alimentazione esterna da 24 VDC collegata ai pin designati della morsettiera per alimentare l'uscita analogica e la circuiteria di conversione.
• È possibile combinare configurazioni di tensione e corrente sui canali di ingresso?
• Sì, ogni canale di ingresso può essere selezionato e configurato indipendentemente per i parametri di tensione o corrente tramite le impostazioni del sistema PLC.
• Cosa succede agli ingressi in corrente se si verifica un'interruzione del cavo?
• Quando è impostata su un intervallo da 4 a 20 mA, l'unità può rilevare un guasto di disconnessione e impostare il flag di errore corrispondente nell'area di memoria della CPU.
• È sicuro scollegare la morsettiera mentre il PLC sta elaborando i dati?
• Sebbene la morsettiera sia rimovibile per facilitare la manutenzione, si raccomanda vivamente di isolare l'alimentazione del rack principale del sistema prima di rimuovere il gruppo morsettiera.
• È possibile montare questa unità in qualsiasi slot di un rack di espansione della serie CJ?
• Sì, può essere montato in qualsiasi slot disponibile su un rack CPU CJ1-series standard o su un rack di espansione, purché non venga superato il budget energetico totale del modulo di alimentazione.
• Come viene impostata la scelta tra le modalità standard e ad alta risoluzione?
• La selezione viene effettuata tramite la configurazione dei parametri del modulo utilizzando il software CX-Programmer, prima di trasferire il progetto alla CPU.
• Qual è la resistenza massima del carico supportata sulle uscite in corrente?
• I circuiti di uscita in corrente analogica supportano una resistenza massima del carico del loop esterno di 350 $\Omega$.
• Come vengono mappati gli ingressi analogici grezzi nella memoria della CPU?
• Il modulo utilizza aree di memoria allocate per l'unità I/O speciale (parole CIO e DM), determinate dall'interruttore del numero dell'unità sul pannello anteriore.
• Qual è l'importanza dei terminali AG?
• I pin AG rappresentano i collegamenti alla massa analogica, che fungono da punto di riferimento comune per i canali di segnale isolati adiacenti.
• I canali degli ingressi analogici sono isolati l'uno dall'altro?
• Gli ingressi analogici sono isolati dalla circuiteria digitale interna del PLC, ma i canali condividono un collegamento di ritorno con massa analogica comune.
