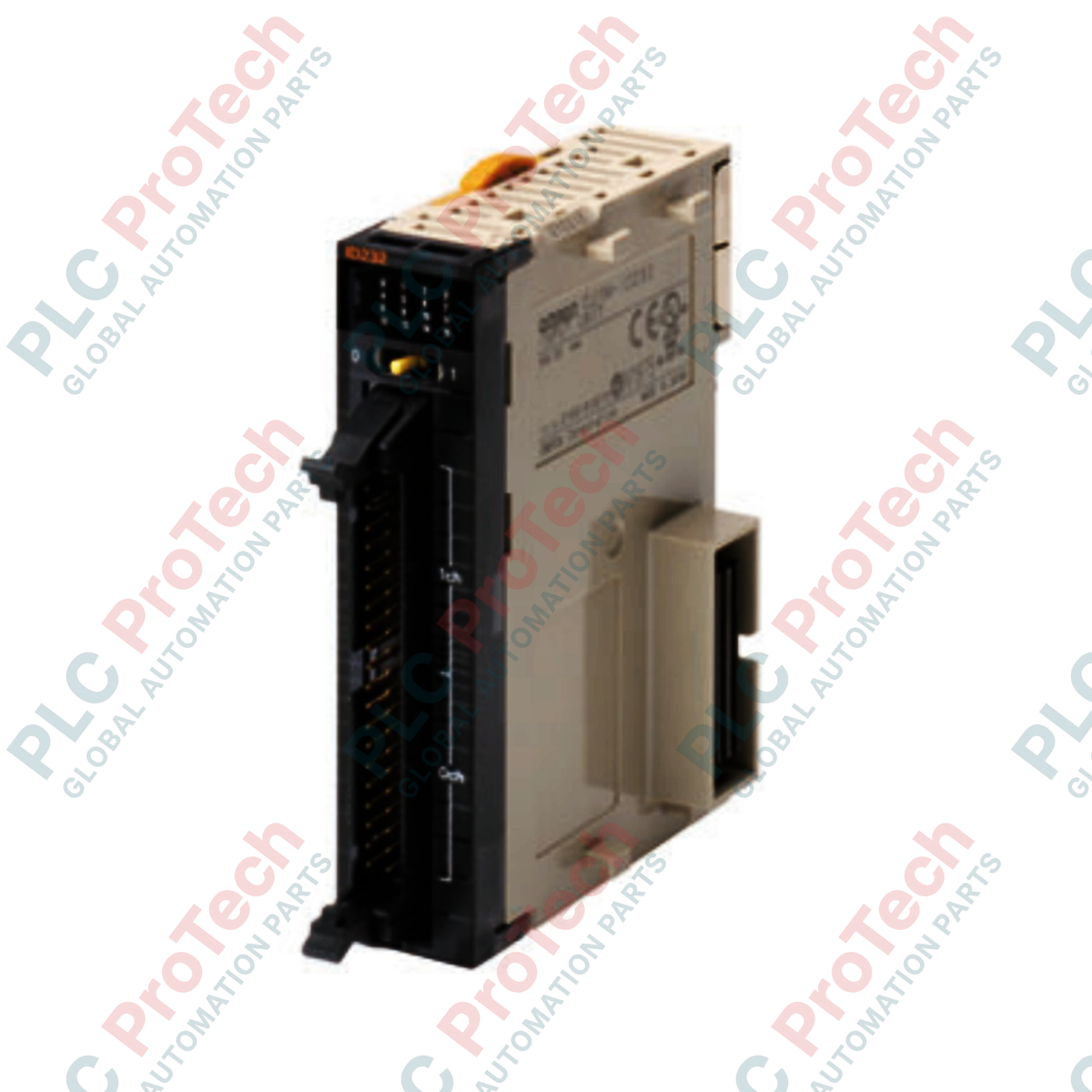

Omron CJ1W-OD234 Unità di uscita a transistor a 32 punti SYSMAC della serie CJ

Descrizione

L'Omron CJ1W-OD234 è un'unità di uscita a transistor ad alta densità con 32 punti, progettata per la piattaforma PLC della serie SYSMAC CJ. Lo scopo principale di questo modulo è gestire i segnali di uscita discreti dall'unità centrale di elaborazione e convertirli in azioni di commutazione fisiche tramite circuiti a transistor sinking (NPN). Si interfaccia direttamente attraverso una disposizione di connettori MIL specializzata, per consentire collegamenti ordinati e salvaspazio ai terminali. Funzionando a una tensione di controllo nominale di 24 V CC, questa scheda coordina l'attivazione di attuatori di campo, dispositivi pilota e blocchi relè intermedi. Il dispositivo funziona perfettamente nei rack bus modulari standard SYSMAC CJ1, CJ2 e correlati, risultando adatto a macchinari per la lavorazione industriale distribuita e a pannelli di controllo centralizzati.

Caratteristiche

• Configurazione di uscita a transistor sinking ad alta densità, con 32 punti, integrata in uno chassis modulare sottile.
• Interfaccia con connettore MIL integrata per cablaggi semplificati e privi di errori.
• Esecuzione a risposta rapida, con un tempo ON massimo di 15 μs e un tempo OFF massimo di 80 μs.
• Instradamento di circuiti multipli con 2 circuiti isolati, ciascuno con 16 punti di uscita che condividono la stessa linea comune.
• Gestione robusta dei singoli punti, con capacità fino a 0,5 A e alta tolleranza alle correnti di spunto transitorie.

Applicazioni

• Sistemi a matrice di nastri trasportatori per lo smistamento ad alta velocità e sistemi di selezione dei materiali.
• Macchinari per il confezionamento automatizzato, caricatori multitype e linee di inscatolamento.
• Sistemi di assemblaggio multistazione, valvole pneumatiche automatizzate e tavole pick-and-place.
• Apparecchiature per la produzione di semiconduttori e linee di lavorazione di laboratorio localizzate.
• Banchi di prova per componenti elettronici e pannelli ausiliari per sistemi di controllo distribuiti.

Specifiche tecniche

Specifiche delle uscite

Dinamiche

Requisiti di alimentazione

Protezione

Meccaniche

Linee guida per l'installazione

• Inserimento nel rack: Allineare il modulo al bus del backplane della serie CJ sottostante. Far scorrere saldamente l'unità in posizione finché le leve gialle di bloccaggio strutturali superiori e inferiori non scattano completamente in sede.
• Cablaggio del connettore MIL: Collegare saldamente il terminale di cablaggio della presa MIL preassemblata al ricettacolo del pannello frontale. Assicurarsi che le clip laterali di ritenzione scattino verso l'esterno per bloccare completamente il collegamento contro le vibrazioni durante il funzionamento.
• Protezione del circuito esterno: Poiché questo modulo di uscita non dispone di fusibili di protezione interni, installare fusibili esterni ad azione rapida adeguati lungo la linea di alimentazione per proteggere gli interruttori a transistor NPN dai cortocircuiti accidentali dei carichi di campo.
• Isolamento dei segnali: Instradare i segnali digitali di uscita a bassa tensione da 24 VCC attraverso percorsi cavi separati dai cavi elettrici ad alta corrente o dalle linee degli inverter a frequenza variabile (VFD), per ridurre l'induzione EMI.
• Messa a terra dello chassis: Collegare direttamente l'assemblaggio rack principale alla terra del quadro utilizzando cavi a bassa impedenza tramite il terminale di terra del modulo di alimentazione dedicato, garantendo un'adeguata protezione dielettrica.

Domande frequenti

Qual è la configurazione della polarità di uscita dei morsetti di uscita?

Il modulo utilizza uscite sinking, ovvero commuta il lato negativo (NPN) del circuito di carico CC collegato.

Quanti punti di uscita condividono una singola linea comune su questo blocco?

I 32 punti sono suddivisi in 2 circuiti isolati, ciascuno dei quali contiene 16 punti di uscita che condividono una linea di ritorno comune.

Qual è il meccanismo dell'interfaccia elettrica per il collegamento dei cavi di campo?

Il modulo utilizza un connettore MIL integrato e salvaspazio anziché le morsettiere a vite standard.

Il modulo contiene fusibili integrati per proteggere i transistor di uscita dai cortocircuiti?

Questo modello non è dotato di fusibili interni. La protezione esterna contro le sovracorrenti deve essere integrata nella progettazione dell'installazione.

Qual è la corrente di carico continua massima consentita per un singolo punto di uscita?

Ogni singolo punto può condurre continuamente una corrente di carico massima di 0,5 A.

Qual è la capacità di carico massima totale consentita simultaneamente per l'intera unità?

L'intero modulo ha una capacità nominale di corrente massima di 4 A per tutte le uscite attive combinate.

Con quale rapidità possono commutare le uscite, passando dallo stato aperto a quello chiuso?

La velocità di risposta all'accensione è nominalmente di massimo 15 microsecondi.

Quali sono i requisiti per il circuito di alimentazione esterno?

Richiede una fonte esterna che fornisca da 20,4 a 26,4 VCC con una capacità minima di 110 mA.

Qual è l'assorbimento di corrente interno del backplane per questa scheda?

Il consumo di corrente interno dal bus del backplane è di massimo 220 mA.

Quanto peso fisico aggiunge questo specifico modulo alla configurazione del rack PLC?

Il peso netto totale dell'alloggiamento del modulo è di massimo 70 grammi.
