Manufacturer: Omron
Product No.: CP1H-XA40DR-A
Country of origin:Japan
Product Type: Moduli CPU PLC
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

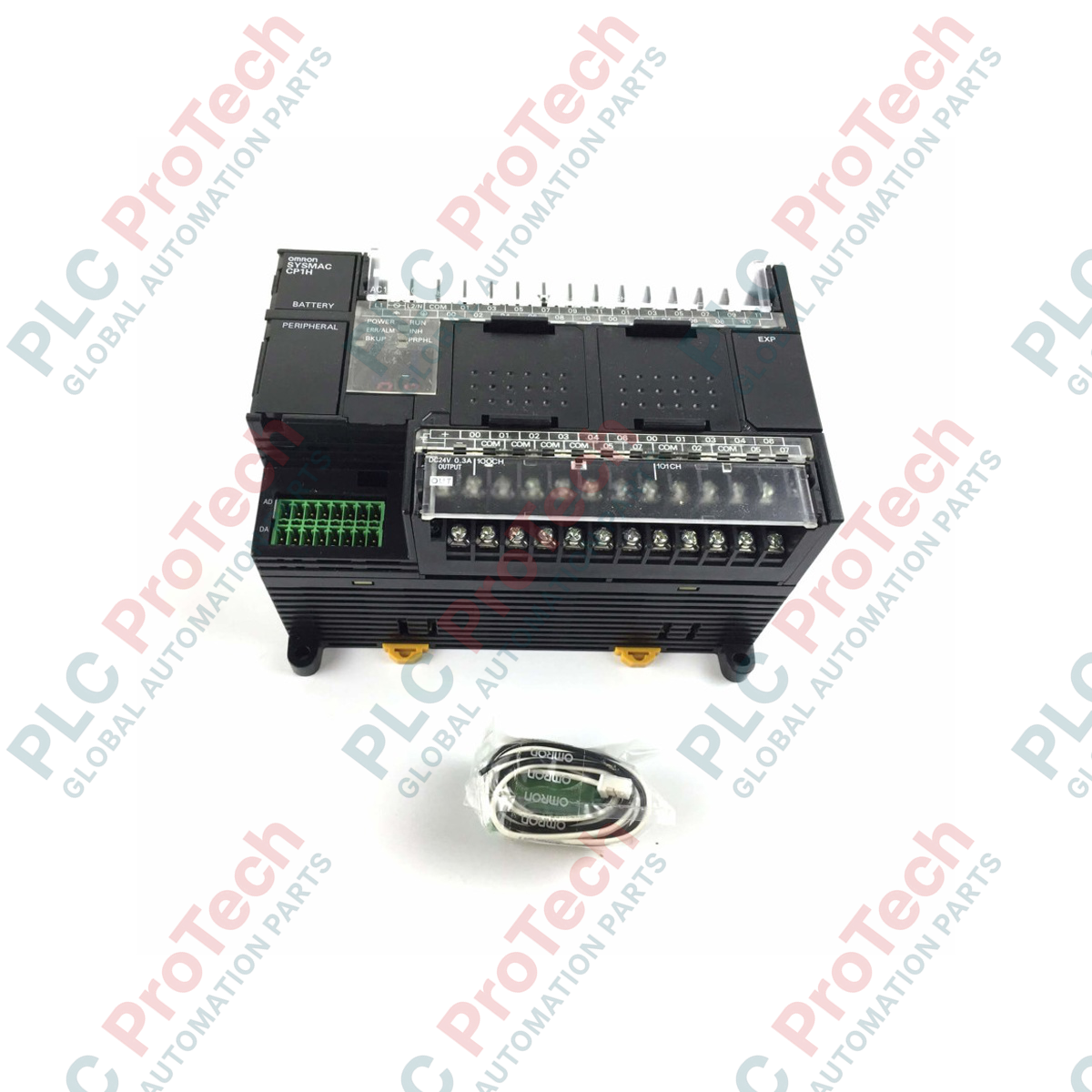

L'esecuzione di attività di automazione complesse richiede un controllore integrato, motivo per cui il micro PLC Omron CP1H-XA40DR-A eccelle integrando l'elaborazione digitale ad alta velocità e gli I/O analogici ad alta risoluzione in un unico formato compatto. Questa avanzata unità CPU è progettata per semplificare le architetture di controllo eliminando la necessità di moduli di espansione analogici esterni. Alimentata a corrente alternata, offre prestazioni versatili per applicazioni che richiedono misurazioni analogiche precise insieme a un controllo digitale affidabile.
| Parametro | Specifica |
|---|---|
| Produttore | Omron |
| Modello | CP1H-XA40DR-A |
| Serie | CP1H |
| Tensione di alimentazione | Da 100 a 240 VCA, 50/60 Hz |
| Punti I/O integrati totali | 40 punti (24 ingressi, 16 uscite) |
| Tipo di ingresso | 24 VCC (Sink/Source) |
| Tipo di uscita | Uscite a relè (2 A max per punto) |
| Ingressi analogici integrati | 4 ingressi (da 0 a 5 V, da 1 a 5 V, da 0 a 10 V, da -10 a 10 V, da 0 a 20 mA, da 4 a 20 mA) |
| Uscite analogiche integrate | 2 uscite (da 0 a 5 V, da 1 a 5 V, da 0 a 10 V, da -10 a 10 V, da 0 a 20 mA, da 4 a 20 mA) |
| Capacità del programma | 20K passi |
| Capacità memoria dati | 32K parole |
| Contatori ad alta velocità | 4 assi, 100 kHz (differenziale/monofase) |
| Interfaccia di comunicazione | USB 1.1 (Tipo B), espandibile con un massimo di 2 schede opzionali (RS-232C, RS-422A/485, Ethernet) |
| Peso di spedizione (calcolato) | 2,0 kg |
Il CP1H-XA40DR-A appartiene alla classe XA ad alte prestazioni, dotata di I/O analogici integrati. Se l'applicazione richiede uscite a impulsi ad alta velocità per il controllo di servoazionamenti o motori passo-passo, devi selezionare la variante con uscite a transistor (CP1H-XA40DT-D), poiché i contatti dei relè di questo modello DR-A non possono generare impulsi ad alta velocità. Quando sostituisci i controllori della serie CPM2A precedenti, puoi eseguire la conversione del programma tramite CX-Programmer, ma i valori di scala analogici devono essere rimappati per adattarli alla risoluzione di 1/12.000 del CP1H.
Poiché questa CPU utilizza relè meccanici per le sue 16 uscite digitali, evita le commutazioni ad alta frequenza per prevenire l'usura prematura dei contatti. Quando commuti carichi CA altamente induttivi, come solenoidi o contattori, installa un circuito snubber RC esterno sui contatti. Per i carichi CC induttivi, usa un diodo di ricircolo. Mantieni l'orientamento standard di montaggio verticale per garantire il raffreddamento per convezione naturale; la temperatura ambiente di esercizio deve rimanere inferiore a 55 degC.
Gli ingressi e le uscite analogici vengono configurati tramite software usando CX-Programmer. Assicurati che i microinterruttori DIP analogici situati dietro il coperchio anteriore di espansione siano configurati correttamente per le modalità corrente (mA) o tensione (V) prima di accendere l'unità. Utilizza sempre cavi a coppia intrecciata e schermata per tutti i segnali analogici e collega la schermatura a un unico punto di terra funzionale per evitare che il rumore causato dai loop di massa alteri i valori di conversione analogica.
AVVERTENZA CRITICA
Scollega tutte le fonti di alimentazione CA dal quadro di alimentazione principale prima di eseguire qualsiasi cablaggio, montaggio o intervento di manutenzione sull'unità CP1H. La mancata completa disalimentazione del sistema può causare gravi scosse elettriche, guasti hardware o l'attivazione imprevista della macchina.
Montaggio su guida DIN
Fissa saldamente la CPU a una guida DIN standard da 35 mm, assicurandoti che le clip di bloccaggio dell'unità scattino completamente in posizione per evitare spostamenti dovuti alle vibrazioni.
Collegamento dell'alimentazione
Collega i terminali L1 e L2/N a una fonte stabile da 100-240 VAC. Assicurati che il terminale di terra funzionale (GR) sia collegato a un cavo di terra dedicato del quadro, con una resistenza pari o inferiore a 100 ohm.
Configurazione analogica
Imposta i microinterruttori DIP dell'ingresso analogico in base al fatto che siano collegati segnali di tensione o di corrente, quindi instrada i cavi dei segnali lontano dai cavi del motore ad alta tensione.
