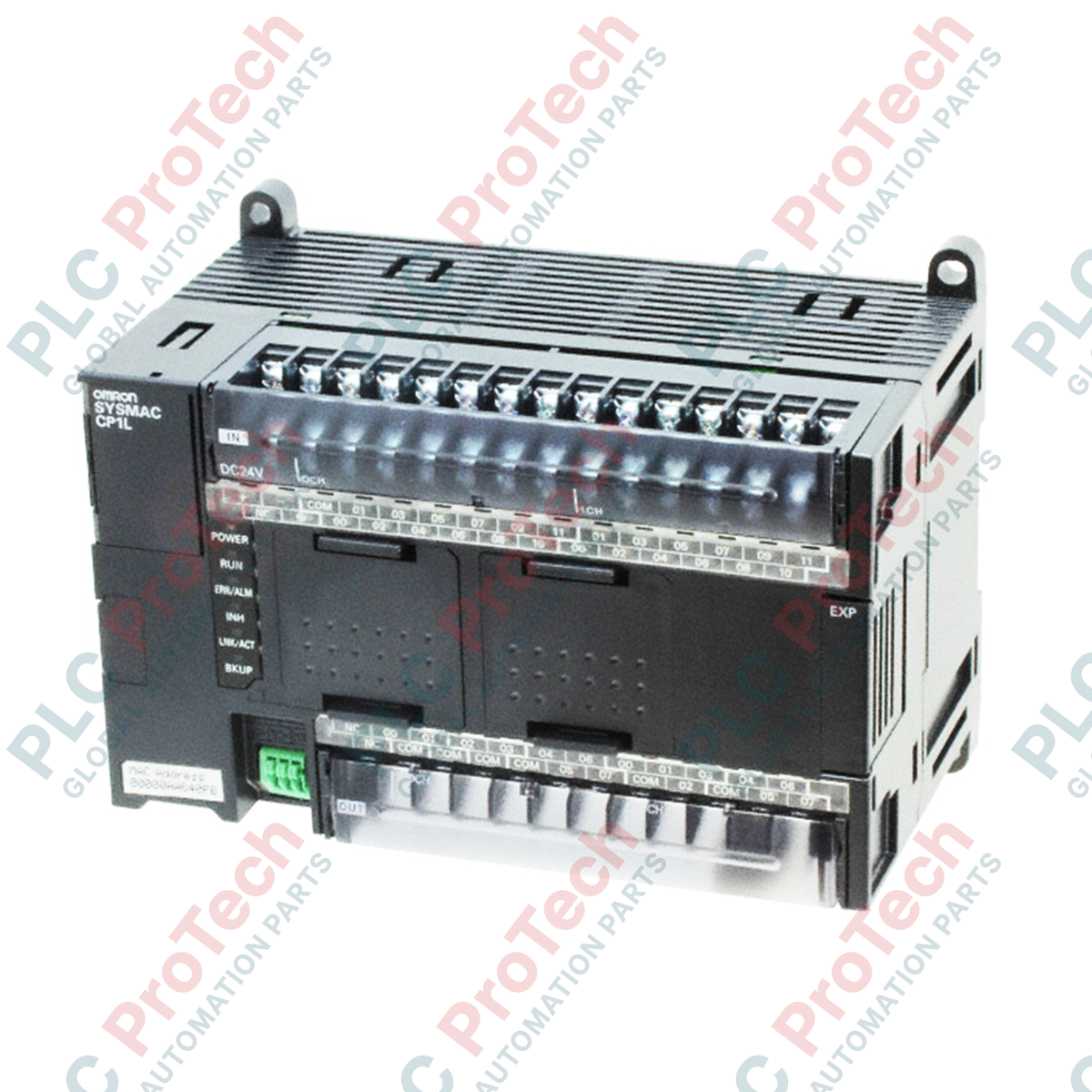

Omron CP1L-EM40DR-D Modulo CPU PLC della serie CP1L

Descrizione

Progettato per un controllo flessibile delle macchine e una perfetta integrazione nelle reti industriali, questo controllore Omron CP1L-EM40DR-D integra la comunicazione Ethernet integrata con una solida capacità di elaborazione in un formato compatto. Eliminando la necessità di schede opzionali esterne per le funzioni di rete di base, questa CPU della serie CP1L ottimizza lo spazio nel quadro e semplifica la messa in servizio della rete. La piattaforma dispone di una configurazione I/O ad alta densità a 40 punti, composta da 24 ingressi e 16 robuste uscite a relè, risultando particolarmente adatta per la movimentazione dei materiali, il controllo di sistemi ausiliari e le applicazioni di confezionamento.

Caratteristiche

• Porta Ethernet integrata: Supporta la comunicazione FINS/TCP per una facile connessione a sistemi host, HMI e software di programmazione senza moduli ausiliari.
• Ingressi per contatori ad alta velocità: Dispone di contatori ad alta velocità a 4 assi e 100 kHz per un posizionamento preciso e il feedback degli encoder rotativi.
• Notevole capacità di memoria: Capacità del programma di 10K passi e ampia memoria dati per gestire sequenze complesse e istruzioni di scalabilità.
• Architettura espandibile: Compatibile con le unità I/O di espansione e analogiche della serie CP1W per una scalabilità flessibile del sistema.
• Uscite a relè: Stadio di uscita a relè robusto a 16 punti, in grado di commutare direttamente carichi di tipo pilota.

Applicazioni

• Apparecchiature per il confezionamento: Ideale per macchine avvolgitrici, astucciatrici ed etichettatrici che richiedono il monitoraggio Ethernet locale e un feedback di movimento di base.
• Trasportatori e movimentazione dei materiali: Gestisce reti di distribuzione, selezionatori e sollevatori utilizzando collegamenti dati Ethernet peer-to-peer integrati.
• Sistemi idrici e di trattamento delle acque reflue: Controlla stazioni di pompaggio, aerazione e filtrazione di piccole dimensioni con integrazione diretta dell'HMI.
• Quadri di controllo HVAC: Esegue sequenze logiche per refrigeratori industriali, caldaie e unità di trattamento dell'aria.

Specifiche tecniche

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il modello CP1L-EM40DR-D con Ethernet integrato sostituisce le configurazioni che in passato si basavano su unità CP1L-M di base dotate di schede Ethernet aggiuntive CP1W-CIF41. Ciò riduce i punti di guasto hardware e libera lo slot per la scheda opzionale per altre interfacce seriali (come RS-232C o RS-422A/485). I programmi creati per unità CP1L senza Ethernet possono essere migrati facilmente in CX-Programmer aggiornando il tipo di modello PLC e regolando le impostazioni di rete.

Problemi applicativi e note ingegneristiche

Tenere presente che, poiché questa unità utilizza uscite a relè, non supporta le uscite a impulsi ad alta velocità (come PTO per il controllo di servomotori o motori passo-passo). Se l'applicazione richiede uscite a impulsi ad alta velocità, è necessario selezionare un modello con uscite a transistor (ad esempio, CP1L-EM40DT-D o CP1L-EM40DT1-D). Inoltre, assicurarsi che i carichi induttivi pilotati dalle uscite a relè siano soppressi utilizzando diodi esterni o snubber RC, per proteggere i contatti fisici interni da vaiolatura prematura e saldatura dei contatti.

Suggerimenti per la messa in servizio e il cablaggio

Per configurare l'interfaccia Ethernet integrata, assicurarsi che il PC di programmazione sia impostato con la stessa maschera di sottorete. L'impostazione dell'indirizzo IP predefinito del CP1L-EM può essere configurata utilizzando CX-Programmer. Quando si cablano gli ingressi ad alta velocità ai contatori ad alta velocità, instradare i cavi dell'encoder all'interno di doppini intrecciati schermati, separati dalle linee CA ad alta potenza, per prevenire falsi trigger causati dal rumore sugli ingressi digitali ad alta velocità.
