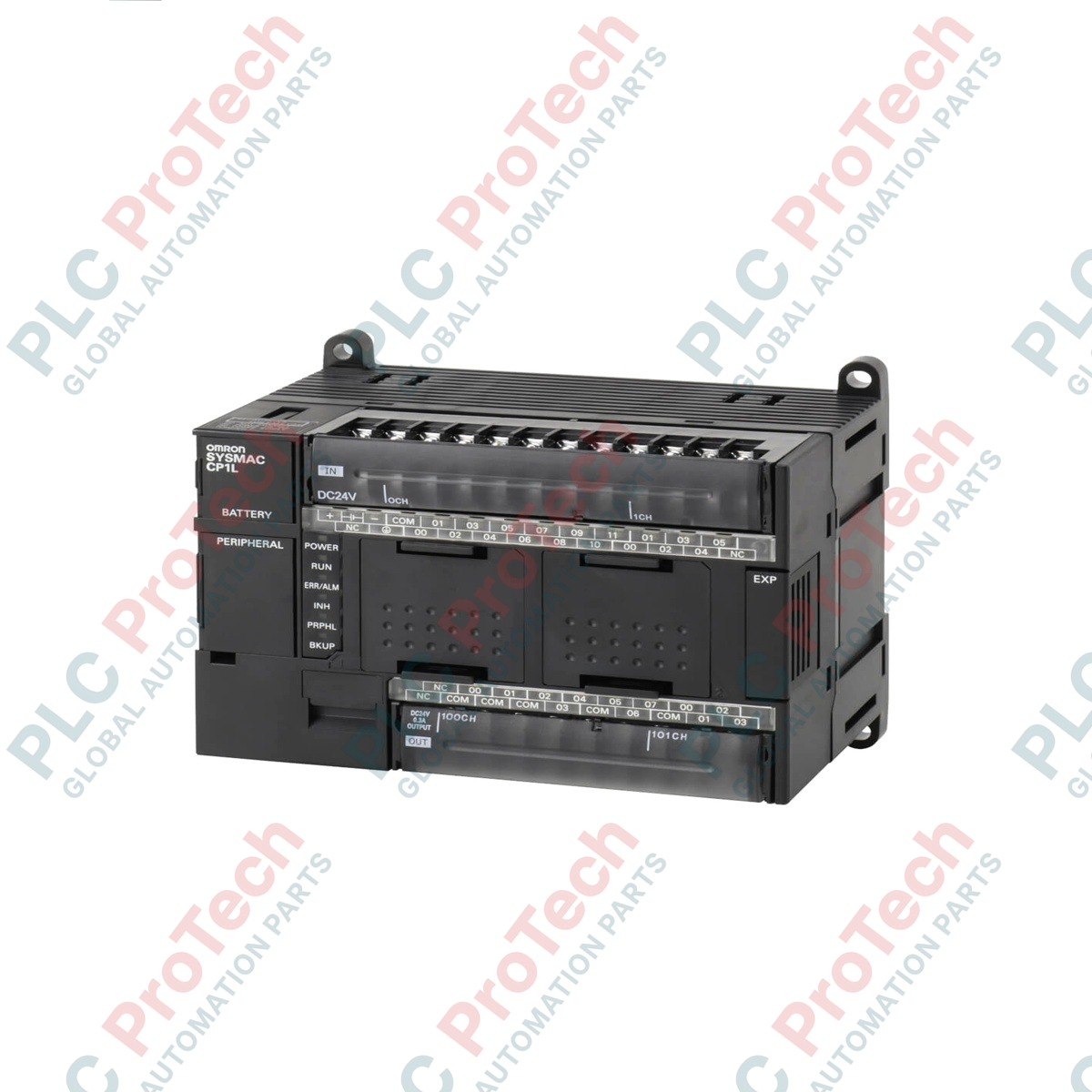

Omron CP1L-M30DT-D Modulo CPU del controllore logico programmabile della serie CP1L

SKU CP1L-M30DT-D

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron

  • Product No.: CP1L-M30DT-D

  • Country of origin:Japan

  • Product Type: Moduli CPU PLC

  • Payment: T/T, Western Union

  • Weight: 3000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Eseguendo routine di automazione tramite un'architettura a programma memorizzato, il micro-PLC Omron CP1L-M30DT-D offre un'elaborazione ad alte prestazioni insieme a comunicazioni Ethernet integrate. Progettato per adattarsi a quadri elettrici compatti, questo modulo CPU della serie CP1L utilizza un metodo di elaborazione a scansione ciclica con aggiornamento immediato degli I/O, consentendo tempi di risposta rapidi per macchinari complessi. L'unità supporta opzioni di programmazione versatili, permettendo agli ingegneri di scrivere la logica utilizzando i diagrammi ladder standardizzati e il Testo strutturato (ST) all'interno dei blocchi funzione, garantendo un'integrazione fluida nelle moderne architetture di controllo industriale.

Caratteristiche

  • Ambiente di programmazione flessibile: supporta fino a 128 definizioni di blocchi funzione e 256 istanze utilizzando la logica ladder e il Testo strutturato (ST).
  • Esecuzione delle istruzioni ad alta velocità: esegue le istruzioni logiche di base in un minimo di 0,55 us e le istruzioni speciali in un minimo di 4,1 us.
  • Gestione avanzata delle attività: gestisce fino a 288 attività simultanee, strutturate in 32 attività cicliche e 256 attività interrupt.
  • Canale analogico integrato: dispone di un ingresso analogico integrato (intervallo da 0 a 10 VCC) con risoluzione 1/256 per il monitoraggio di base della tensione senza schede aggiuntive.
  • Design hardware espandibile: consente di ampliare fisicamente la capacità del sistema collegando fino a 3 unità di espansione o I/O della serie CP.

Applicazioni

  • Macchinari per il confezionamento e l'etichettatura che richiedono un'esecuzione ad alta velocità.
  • Sistemi di movimentazione dei materiali, controllo dei trasportatori e sistemi di smistamento.
  • Pannelli di controllo delle pompe e sistemi di distribuzione dell'acqua che richiedono telemetria Ethernet integrata.
  • Automazione personalizzata di macchine utensili con ingressi interrupt e modalità contatore ad alta velocità.

Specifiche tecniche

Parametro Specifiche
Produttore Omron
Numero modello CP1L-M30DT-D
Metodo di controllo Metodo a programma memorizzato
Metodo di controllo degli I/O Scansione ciclica con aggiornamento immediato
Capacità del programma 10K passi
Tempo di esecuzione delle istruzioni di base 0,55 us (microsecondi) minimo
Tempo di esecuzione delle istruzioni speciali 4,1 us (microsecondi) minimo
Tempo di elaborazione comune 0,4 ms
Area di ingresso 1.600 bit (100 parole), da CIO 0 a CIO 99
Area di uscita 1.600 bit (100 parole), da CIO 100 a CIO 199
Bit di lavoro 8.192 bit (512 parole), da W0 a W511
Area di mantenimento 8.192 bit (512 parole), da H0 a H511
Timer 4.096 numeri di timer (da T0 a T4095)
Ingressi interrupt 6 ingressi (tempo di risposta: 0,3 ms)
Modalità contatore a interrupt 6 ingressi (frequenza di risposta: max. 5 kHz), conteggio a 16 bit avanti/indietro
Controlli analogici 1 ghiera di regolazione (intervallo di impostazione: da 0 a 255)
Ingresso analogico integrato 1 ingresso (da 0 a 10 V, risoluzione 1/256, non isolato)
Peso di spedizione (calcolato) 3,00 kg (con imballaggio protettivo per la distribuzione)

Indicazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il CP1L-M30DT-D richiede una fonte di alimentazione nominale da 24 VCC, come indicato dal suffisso finale "-D". Prestare attenzione a non sostituire direttamente questo modello con la variante "-A" (ad esempio, CP1L-M30DT-A), che funziona con alimentazione di rete da 100-240 VCA. La conversione dei programmi dai sistemi CP1E precedenti a CP1L è pienamente supportata da CX-Programmer, ma è necessario verificare le differenze nella configurazione dei terminali fisici prima di scaricare le strutture di task aggiornate.

Problemi applicativi e note ingegneristiche

L'ingresso analogico integrato da 0-10 VCC è non isolato. L'impiego di questo ingresso in ambienti con elevate interferenze elettromagnetiche (EMI) o forti differenze di potenziale di terra può compromettere le misurazioni analogiche. Per garantire prestazioni affidabili, mantenere i cavi di segnale il più corti possibile, instradarli lontano dai cavi di uscita degli azionamenti a frequenza variabile (VFD) e utilizzare cavi schermati a doppino intrecciato di alta qualità. Se l'isolamento è essenziale, utilizzare un isolatore di segnale esterno prima di instradare il segnale al controller.

Suggerimenti per la messa in servizio e il cablaggio

Quando si configura l'interfaccia Ethernet integrata, assicurarsi che la subnet locale della workstation di programmazione corrisponda all'allocazione IP predefinita del PLC. Gli ingressi per interrupt ad alta velocità, configurati per il funzionamento del contatore a 5 kHz, richiedono cavi a bassa capacità per evitare l'attenuazione del segnale a impulsi. Assicurarsi che il terminale di terra funzionale (FG) sia collegato saldamente a una messa a terra a bassa impedenza per massimizzare le prestazioni del filtraggio interno dei disturbi.

Linee guida per l'installazione

AVVERTENZA CRITICA

Isolare tutte le fonti di alimentazione elettrica prima di procedere al montaggio, alla rimozione o al collegamento del modulo CPU. Verificare che la tensione di ingresso corrisponda al valore specificato di 24 VCC. Il mancato scollegamento dei cablaggi di campo attivi o l'applicazione di tensioni di ingresso errate può causare guasti hardware permanenti, danni ai circuiti o scosse elettriche.

1 Montare saldamente il modulo CPU su una guida DIN standard da 35 mm oppure direttamente sulla piastra posteriore del quadro utilizzando le viti di montaggio, garantendo uno spazio di ventilazione di almeno 50 mm sopra e sotto l'unità.
2 Collegare l'alimentatore esterno a 24 VCC ai terminali di alimentazione dedicati. Ricontrollare la configurazione della polarità per evitare il deterioramento del fusibile interno.
3 Collegare il terminale di terra funzionale (FG) del PLC direttamente alla barra principale di terra del quadro utilizzando un conduttore a bassa impedenza con sezione di almeno 2,0 mm quadrati.
4 Terminare i cavi di campo Ethernet industriale e I/O ad alta velocità, mantenendo le linee di segnale separate dalle linee CA ad alta tensione per ridurre al minimo le interferenze del segnale.

FAQ

Qual è il requisito di alimentazione per questo controller?

Il suffisso "D" nel codice modello indica un requisito di alimentazione a 24 VCC. Non collegare direttamente la tensione di rete CA a questa unità.

Qual è la risoluzione dell'ingresso analogico integrato?

L'ingresso analogico integrato ha una risoluzione di 1/256 con un intervallo di ingresso da 0 a 10 VCC. Si noti che questo canale analogico integrato non è isolato.

Quante unità di espansione possono essere collegate?

È possibile collegare direttamente un massimo di 3 unità di espansione della serie CP o unità I/O di espansione per ampliare le funzionalità del sistema.
