Omron

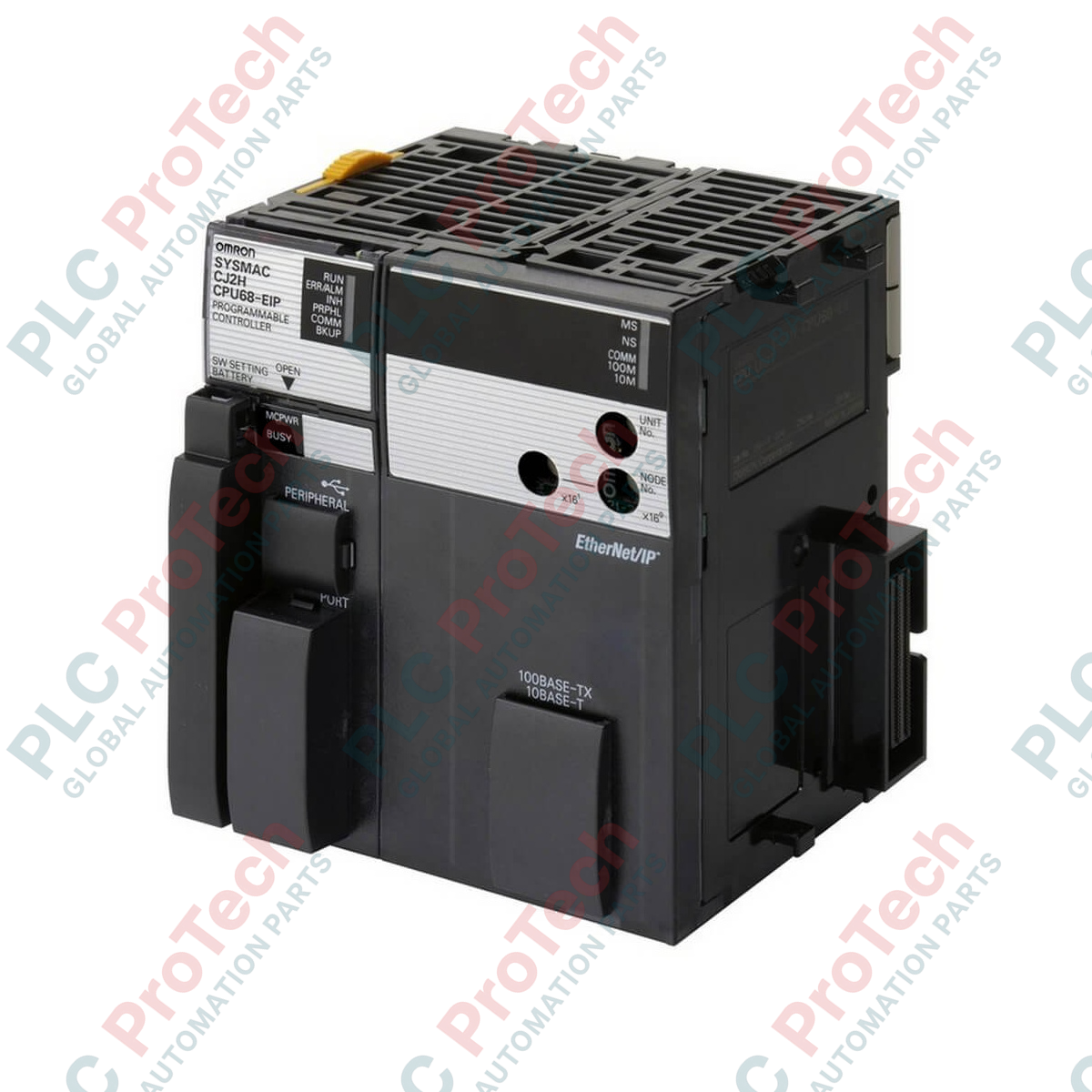

Omron CJ2H-CPU68 Modulo CPU PLC della serie CJ2H

SKU CJ2H-CPU68

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron

  • Product No.: CJ2H-CPU68

  • Country of origin:Japan

  • Product Type: Controllori logici programmabili

  • Payment: T/T, Western Union

  • Weight: 200g

  • Dimensions: 6,5 cm x 4,9 cm x 9,0 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettata per il controllo di macchine ad alta velocità e con elevata capacità, l'unità centrale Omron CJ2H-CPU68 funge da processore principale per i controllori logici programmabili della serie CJ2. Questa unità gestisce attività di automazione complesse grazie a un'ampia memoria utente da 400K passi e a un ciclo di esecuzione altamente ottimizzato. Progettata per ambienti con montaggio a pannello, offre prestazioni operative eccezionali, con tempi di esecuzione delle istruzioni di base fino a 0,016 us. Le architetture di memoria integrate supportano numerose definizioni di blocchi funzione, l'allocazione automatica degli indirizzi e ampie funzionalità di registrazione dei dati tramite schede di memoria opzionali, rendendola uno standard affidabile per architetture di elaborazione industriale esigenti.

Caratteristiche principali

  • Esecuzione ad alta velocità: esecuzione delle istruzioni di base in un minimo di 0,016 us e delle istruzioni speciali in un minimo di 0,048 us.
  • Elevata capacità di memoria: dispone di 400K passi di memoria del programma per gestire logiche complesse e strutture di programma estese.
  • Allocazioni dati flessibili: consente l'impostazione e il ripristino forzati dell'area EM nei Bank da 0 a 18 esadecimali, con allocazione automatica degli indirizzi nei Bank da 11 a 18 esadecimali.
  • Architettura I/O estesa: supporta fino a 2560 bit I/O logici per gestire sistemi estesi di punti fieldbus e punti digitali/analogici fisici.
  • Gestione robusta dei task: supporta fino a 128 flag di task ciclici e fino a 2048 definizioni e istanze di blocchi funzione.

Applicazioni

  • Macchinari per imballaggio e smistamento ad alta velocità.
  • Sistemi di controllo del movimento coordinato su più assi.
  • Reti PLC per linee di assemblaggio automobilistico.
  • Pannelli di controllo della strumentazione di processo che richiedono tempi di scansione rapidi.

Specifiche tecniche

Parametro Valore
Produttore Omron
Numero di modello CJ2H-CPU68
Serie Famiglia CJ2 / CJ2H
Grado di protezione dell'involucro Montato in un pannello
Requisiti di messa a terra Meno di 100 Ohm
Consumo di corrente 0,42 A a 5 V CC
Memoria del programma utente 400K passi
Capacità I/O 2560 bit
Tempo di elaborazione dell'overhead 100 us
Esecuzione delle istruzioni di base 0,016 us minimo
Esecuzione delle istruzioni speciali 0,048 us minimo
Impostazione/ripristino forzato dell'area EM Bank da 0 a 18 esadecimali
Allocazione automatica degli indirizzi Bank da 11 a 18 esadecimali
Flag dei task ciclici 128 flag
Compatibilità delle schede di memoria 128 MB, 256 MB o 512 MB
Definizioni dei blocchi funzione 2048 massimo
Istanze dei blocchi funzione 2048 massimo
Metodo di comunicazione Half-duplex, sincronizzazione start-stop
Intervallo velocità di trasmissione Da 0,3 a 115,2 kbps
Distanza seriale massima 15 metri massimo
Dimensioni fisiche 6,5 cm x 4,9 cm x 9,0 cm
Peso netto 0,2 kg
Peso di spedizione (calcolato) 2,0 kg

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Quando si esegue la migrazione di sistemi legacy dalla serie CJ1, ad esempio CJ1H o CJ1G, all'architettura CJ2H, l'ingombro fisico rimane altamente compatibile, ma è necessario verificare le allocazioni della mappa di memoria in CX-Programmer. La serie CJ2H utilizza una struttura dei banchi di memoria estesa (EM) fino a 18 hex, significativamente più ampia rispetto alle generazioni precedenti. Assicurarsi che le versioni degli strumenti periferici siano aggiornate per supportare il set di istruzioni CJ2H e prevenire errori di compilazione durante il download.

Problemi applicativi e note ingegneristiche

Una causa comune di guasti nelle applicazioni ad alta velocità consiste nell'allocazione eccessiva di flag di memoria per l'impostazione/ripristino forzato in banchi EM non designati. In questa unità, assicurarsi che le operazioni di impostazione/ripristino forzato rimangano limitate ai banchi da 0 a 18 hex e che le allocazioni automatiche della memoria non sovrascrivano le configurazioni manuali nei banchi da 11 a 18 hex. Monitorare inoltre il tempo di elaborazione aggiuntivo di 100 us; quando si esegue un annidamento massiccio di blocchi funzione, fino al limite di 2048, i tempi di scansione possono aumentare se i percorsi di esecuzione non sono strutturati con attenzione.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire prestazioni di comunicazione affidabili, è necessario verificare rigorosamente la messa a terra funzionale. Il percorso di messa a terra deve mantenere una resistenza inferiore a 100 Ohm per ridurre il rumore elettrico ad alta frequenza proveniente dagli inverter a frequenza variabile (VFD) vicini. Quando si utilizza la porta di comunicazione seriale integrata a velocità di trasmissione elevate, ad esempio 115,2 kbps, utilizzare cavi a doppino intrecciato con doppia schermatura e non superare la distanza massima di 15 metri per evitare errori di trasmissione.

Linee guida per l'installazione

AVVERTENZA CRITICA: Prima di montare o cablare il modulo CPU, scollegare tutte le alimentazioni esterne dal rack. La mancata completa disalimentazione del sistema può causare scosse elettriche, danni fisici ai circuiti CMOS interni del modulo o comportamenti imprevedibili del sistema.
1
Allineare i ganci di blocco sulle parti superiore e inferiore del modulo CPU con il modulo di alimentazione adiacente sul backplane della serie CJ.
2
Premere con cautela il modulo diritto sul connettore del bus finché non scatta saldamente in posizione, assicurandosi che nessun pin si pieghi.
3
Far scorrere in avanti le leve di blocco gialle sulla parte superiore e inferiore del modulo per fissare saldamente l'unità al backplane.
4
Collegare il terminale di terra funzionale a un punto di messa a terra dedicato, mantenendo l'impedenza rigorosamente al di sotto di 100 Ohm.

FAQ

Qual è la velocità di elaborazione del modulo CPU per le istruzioni di base e speciali?

Il modulo esegue le istruzioni di base in un minimo di 0,016 microsecondi e le istruzioni speciali in un minimo di 0,048 microsecondi, mantenendo l'elaborazione dell'overhead ciclico a circa 100 microsecondi.

Quali banchi di memoria estesa (EM) supportano l'impostazione e il ripristino forzati?

Le operazioni di impostazione e ripristino forzati sono compatibili con i banchi dell'area EM da 0 a 18 esadecimale. L'assegnazione automatica degli indirizzi è riservata ai banchi da 11 a 18 esadecimale.

Quale specifica di messa a terra funzionale è richiesta per questa unità PLC?

Per prevenire le interferenze dovute al rumore ad alta frequenza nei complessi quadri industriali, è necessario installare un collegamento di messa a terra funzionale dedicato con una resistenza inferiore a 100 ohm.

Qual è la capacità massima supportata della scheda di memoria per l'archiviazione dei dati?

Questa unità è compatibile con schede di memoria CompactFlash standard di tipo industriale con capacità di 128 MB, 256 MB o 512 MB.
