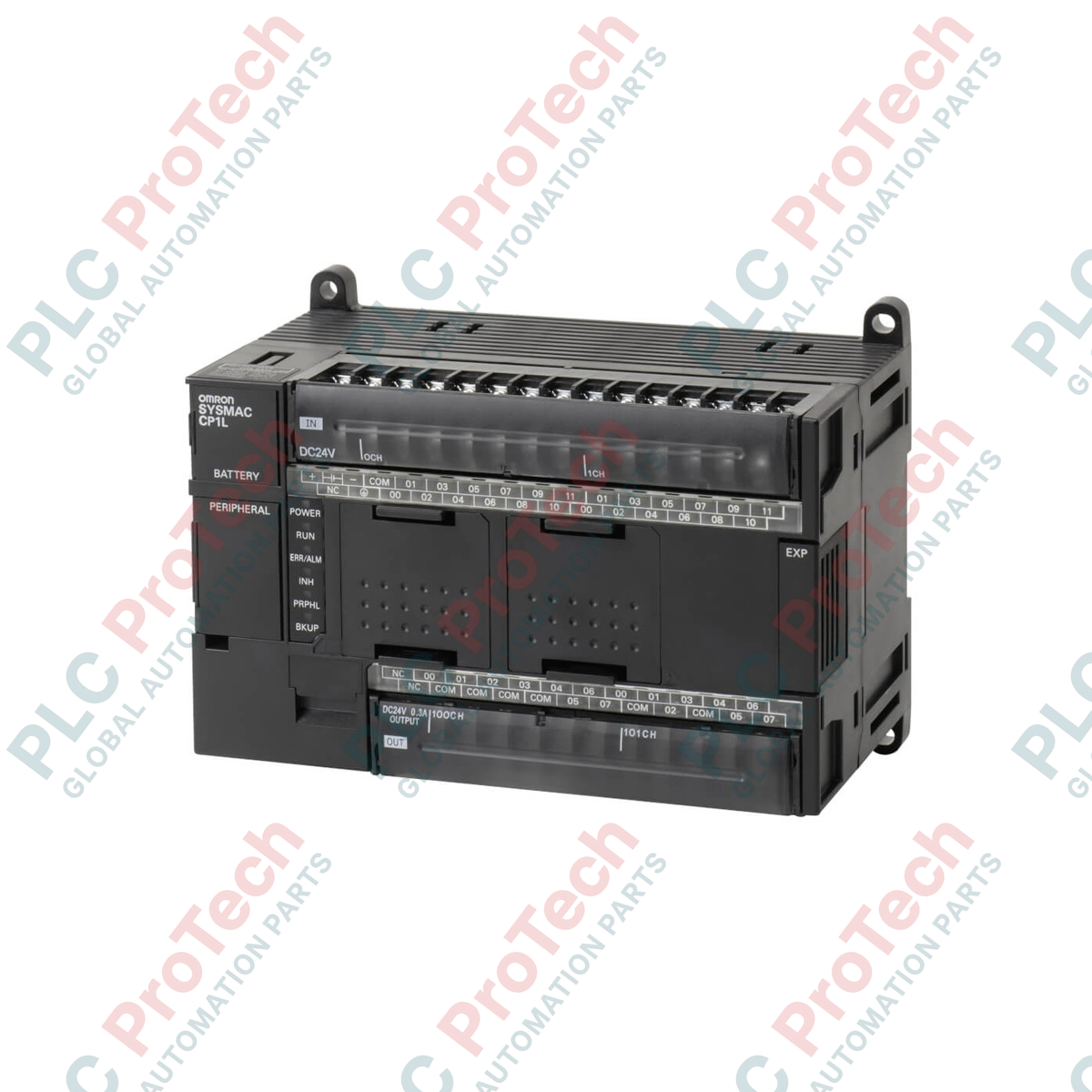

Controllore logico programmabile serie CP1L Omron CP1L-M40DT-D

Descrizione

Progettato per il controllo ad alta velocità dei macchinari e per architetture di automazione modulari, il Omron CP1L-M40DT-D funziona come un controllore logico programmabile (PLC) ad alte prestazioni della famiglia CP1L. Questo controller è progettato per ambienti operativi a 24 VCC e dispone di una porta USB periferica integrata, che supporta fino a 40 punti I/O digitali fisici integrati (24 ingressi e 16 uscite a transistor a collettore aperto). L'architettura hardware consente l'integrazione senza interruzioni di schede opzionali di comunicazione seriale, interfacce Ethernet e unità di espansione della serie CP, rendendolo una scelta ideale per applicazioni di posizionamento preciso e controllo distribuito.

Caratteristiche

• Elaborazione ad alta velocità: velocità di esecuzione di 0,55 microsecondi per le istruzioni di base e 4,1 microsecondi per le istruzioni speciali.
• Posizionamento avanzato: dispone di ingressi per contatori ad alta velocità a 4 assi (100 kHz) e di uscite a impulsi a 2 assi (100 kHz) per una sincronizzazione precisa degli assi.
• Espansione flessibile: supporta fino a 3 unità di espansione o di espansione I/O della serie CP, consentendo l'espansione fino a un massimo di 160 punti I/O.
• Slot per schede opzionali: capacità integrata a doppio slot per il montaggio di schede di comunicazione opzionali RS-232C, RS-422A/485 o Ethernet (CP1W-CIF41).
• Allocazione avanzata della memoria: dotato di 10K passi di programma e 32K parole di memoria dati (DM) per supportare algoritmi complessi e l'esecuzione di testo strutturato.

Applicazioni

• Macchinari per imballaggio ad alta velocità: controlla tavole indicizzatrici, sistemi di avvolgimento dei prodotti e sistemi di applicazione delle etichette che richiedono tempi di risposta dell'ordine dei microsecondi.
• Sistemi di posizionamento multiasse: interfaccia direttamente azionamenti servo e controller per motori passo-passo tramite treni di impulsi ad alta velocità dedicati.
• Sistemi di trasporto e movimentazione dei materiali: gestisce complessi array di sensori, la regolazione della velocità e i deviatori di smistamento nelle linee logistiche.
• Reti di controllo distribuito: utilizzato come RTU locali o nodi autonomi all'interno di una rete SCADA più ampia tramite interfacce seriali o Ethernet opzionali.

Tabella delle specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Durante la migrazione di sistemi legacy o la scelta di componenti alternativi, tieni presente che il suffisso "DT-D" indica una tensione di alimentazione di 24 VDC e uscite a transistor sinking. Se sostituisci un'unità alimentata in CA o basata su relè, come la CP1L-M40DR-A, devi rivalutare il cablaggio di campo, la polarità della morsettiera e la capacità massima di trasporto della corrente. Per le nuove installazioni che richiedono il networking IIoT nativo, valuta la migrazione alla serie CP2E, sebbene il CP1L-M40DT-D rimanga altamente utilizzabile grazie alla compatibilità con le versioni precedenti di CX-Programmer.

Problemi applicativi e note ingegneristiche

Assicurati che la corrente di dispersione attraverso le uscite a transistor sinking sia gestita correttamente. Quando piloti dispositivi di carico a bassa corrente, ad esempio relè subminiaturizzati altamente sensibili, aggiungi una resistenza di shunt per evitare che il relè rimanga eccitato. Inoltre, se l'unità è montata in orizzontale anziché nella posizione standard verticale sulla guida DIN, è necessario applicare una riduzione termica fino a 10 degC alla temperatura massima consentita dell'armadio per prevenire il sovraccarico termico dei circuiti di commutazione interni.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire un feedback pulito dell'encoder sugli ingressi ad alta velocità, fai passare tutte le linee degli impulsi in cavi a doppino intrecciato con schermatura individuale. Collega la schermatura a terra solo sul terminale lato PLC. Se si verificano interruzioni della comunicazione utilizzando CX-Programmer tramite USB, verifica che la lunghezza del cavo USB non superi 3 metri e che sia instradato lontano dai cavi CA ad alta tensione o dai cavi di uscita degli azionamenti a frequenza variabile (VFD).

Linee guida per l'installazione
