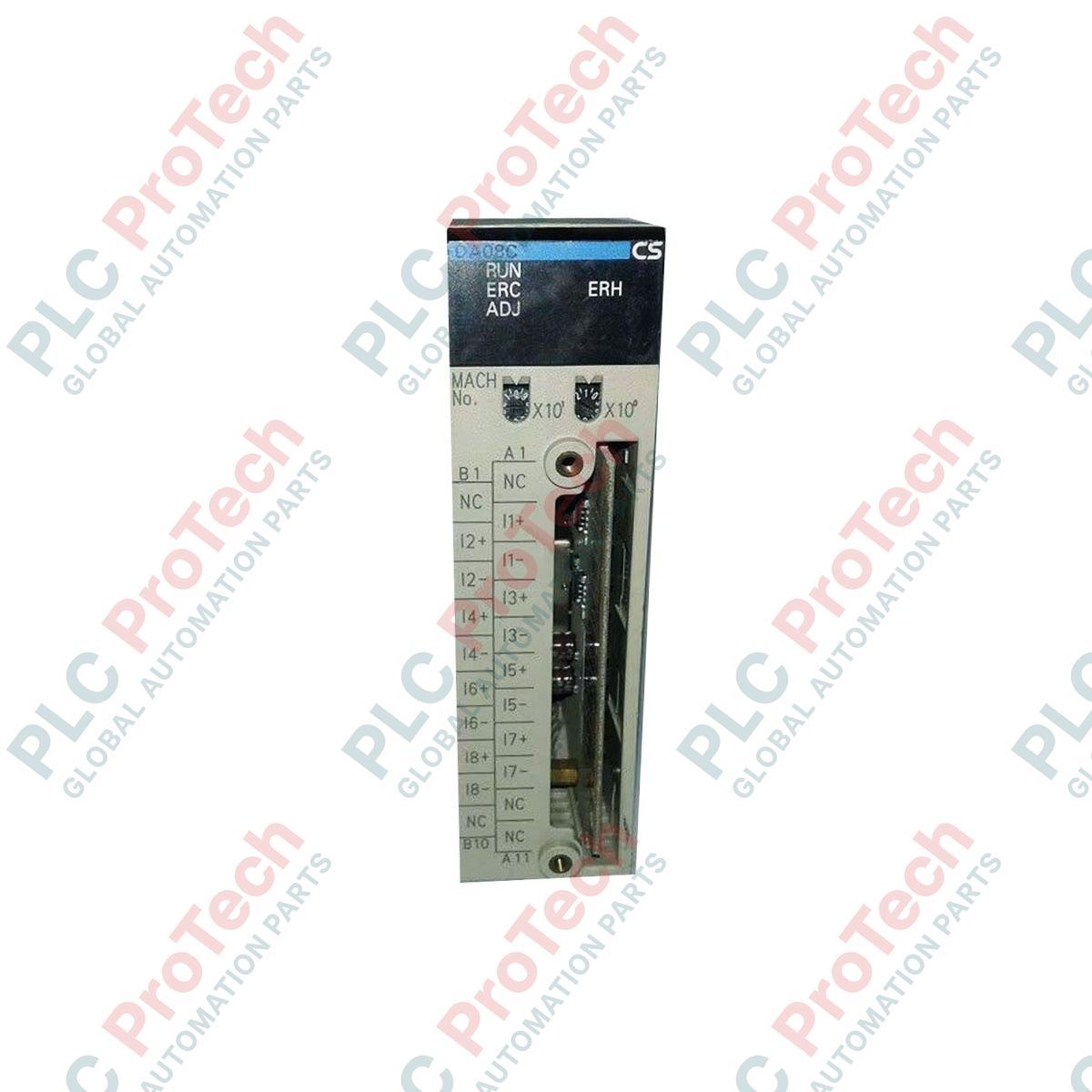

Omron CS1W-DA08C Modulo di uscita analogica a 8 canali serie CS1

Descrizione

L'elaborazione dei segnali analogici nell'architettura PLC Omron CS1 è gestita con elevata precisione dal modulo di uscita analogica Omron CS1W-DA08C, che fornisce otto canali indipendenti per i circuiti di controllo dei processi. Questo modulo ad alta densità si monta direttamente su un rack CPU della serie CS1 o su un rack di espansione, convertendo i valori digitali nella memoria del PLC in uscite standard di tensione o corrente. Ogni canale può essere configurato indipendentemente per diversi intervalli di segnale, consentendo al controller di interfacciarsi simultaneamente con vari tipi di attuatori di campo, valvole di controllo e regolatori di velocità. Grazie all'isolamento di livello industriale e alla morsettiera rimovibile, il CS1W-DA08C garantisce prestazioni affidabili e tempi di fermo ridotti durante gli interventi di manutenzione sul campo.

Caratteristiche

• Otto uscite analogiche indipendenti: supporta fino a 8 dispositivi di campo da un singolo slot del modulo, ottimizzando lo spazio nel rack.
• Configurazione flessibile del segnale: gli intervalli di uscita possono essere impostati separatamente per ciascun canale tramite le impostazioni dell'area DM del PLC.
• Morsettiera rimovibile: semplifica il cablaggio sul campo e consente di sostituire rapidamente il modulo senza scollegare singolarmente i cavi di campo.
• Immunità ai disturbi industriali: l'isolamento di alta qualità tra il bus interno del PLC e i circuiti esterni sul campo protegge l'architettura di controllo.
• Integrazione perfetta del sistema: pienamente compatibile con i backplane della serie CS1 Omron e configurabile tramite il software CX-Programmer.

Applicazioni

• Posizionamento di valvole di controllo proporzionali e serrande nei sistemi di combustione e HVAC.
• Segnalazione del riferimento di velocità per azionamenti a frequenza variabile (VFD) e controller per servomotori.
• Ritrasmissione dell'uscita analogica a registratori grafici, indicatori da pannello o data logger.
• Distribuzione del setpoint ai regolatori dei circuiti secondari in processi chimici o termici complessi.

Specifiche tecniche

Dati ingegneristici empirici

Modelli alternativi e compatibilità

Il CS1W-DA08C è lo standard per i sistemi che richiedono uscite ad alta densità in tensione/corrente. Si differenzia dal CS1W-DA08V per lo stile di connessione; il suffisso "C" indica un'interfaccia con morsettiera anziché un connettore ad alta densità, semplificando il cablaggio diretto nei quadri di controllo standard. Durante la migrazione di hardware legacy della serie C500 a CS1, questo modulo è il sostituto moderno designato per le unità C500-DA001/DA005, sebbene le strutture di indirizzamento in CX-Programmer debbano essere aggiornate per corrispondere alle allocazioni dell'area DM del CS1.

Problemi applicativi e note ingegneristiche

Un punto comune di guasto sul campo è la perdita dell'alimentazione esterna a 24 VCC del modulo. Se l'alimentazione esterna scende al di sotto dei livelli critici, il modulo attiva un errore e tutte le uscite passano allo stato diseccitato (in genere 0 V o 0 mA, a seconda della configurazione dello stato di sicurezza). La logica del PLC deve sempre monitorare i bit di stato del modulo e gestire gli interblocchi per evitare picchi di processo o movimenti incontrollati delle valvole durante un'interruzione dell'alimentazione.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire un'elevata integrità del segnale, utilizzare cavi schermati a doppino intrecciato per tutti i collegamenti analogici e mettere a terra le schermature a una sola estremità (in genere sulla barra di terra del quadro PLC). Assicurarsi che i selettori rotativi del numero di unità sulla parte anteriore del CS1W-DA08C siano impostati correttamente prima di accendere il rack; questi selettori definiscono l'indirizzo iniziale delle parole DM allocate, nelle quali vengono scritti gli intervalli dei singoli canali e i parametri di conversione.
