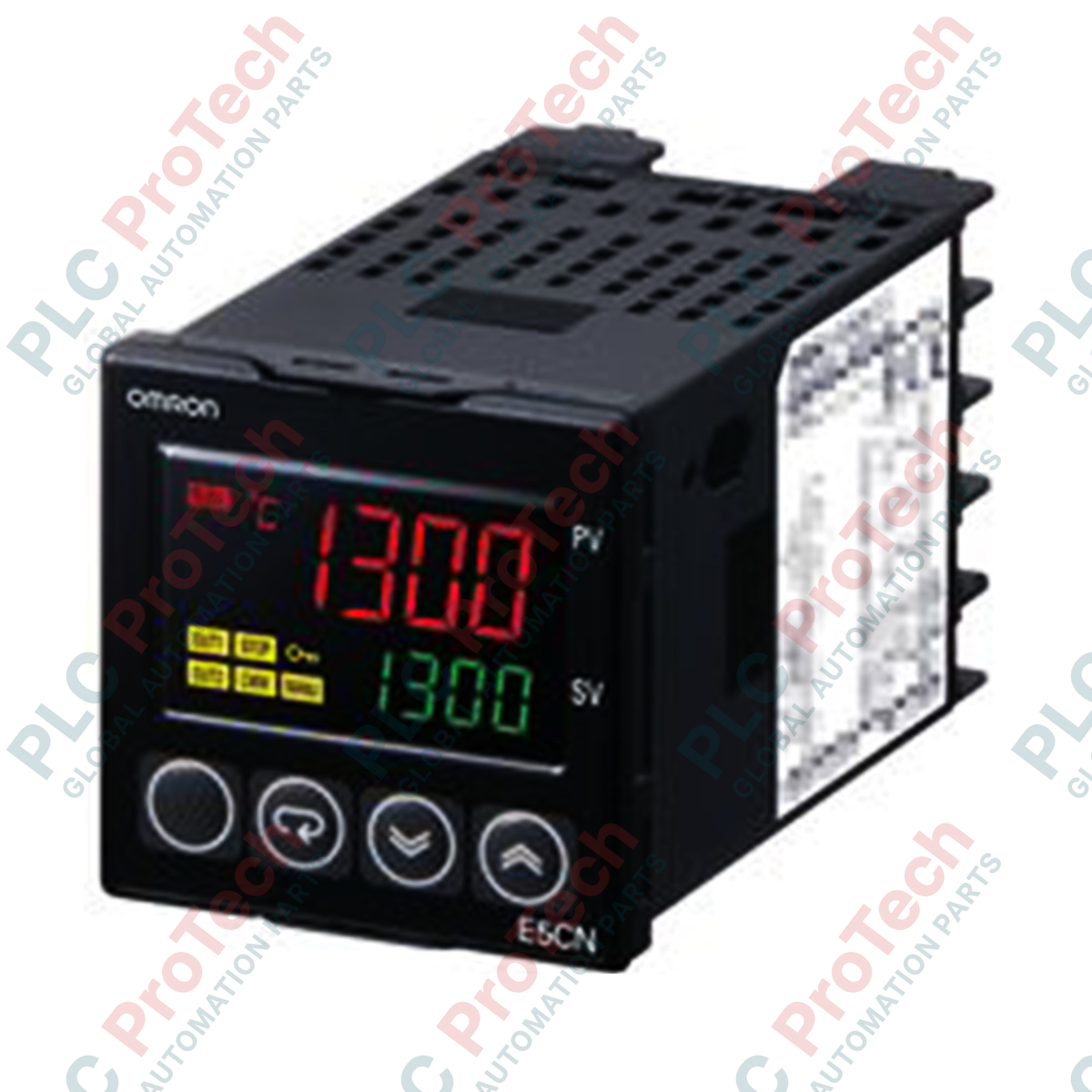

Omron E5CN-C2TU Regolatore digitale della temperatura serie E5CN

Descrizione

Progettato per garantire un controllo termico preciso dei processi in configurazioni di pannelli ad alta densità, il Omron E5CN-C2TU è un regolatore digitale di temperatura 1/16 DIN (48 x 48 mm) progettato per gli ambienti dell'automazione industriale. Questo modello utilizza un'uscita in corrente come uscita di controllo principale, risultando altamente compatibile con dispositivi di controllo modulanti come i raddrizzatori controllati al silicio (SCR) e le valvole di controllo analogiche. Grazie all'architettura con ingressi multipli, supporta sia le termocoppie sia i termometri a resistenza al platino (RTD) senza richiedere la riconfigurazione dell'hardware. Dotato di funzioni di manutenzione preventiva, tra cui un contatore delle transizioni ON/OFF per le uscite di controllo, questo regolatore aiuta a monitorare il deterioramento dei relè e a programmare cicli di manutenzione proattiva prima che si verifichino guasti sul campo.

Caratteristiche principali

• Configurazione universale degli ingressi: Supporta termocoppie standard e termometri a resistenza al platino (Pt100/JPt100) in un'unica variante hardware.
• Maggiore precisione di elaborazione: Offre una precisione di indicazione del PV pari a +/-0,3% per gli ingressi delle termocoppie e +/-0,2% per gli ingressi RTD.
• Doppie uscite ausiliarie: Include 2 uscite relè ausiliarie indipendenti per la configurazione di limiti di sicurezza, interblocchi di sistema o allarmi di processo.
• Funzione di visualizzazione dello stato PV/SV: Configurabile per alternare automaticamente il Valore di processo (PV) / Valore impostato (SV) e gli stati attivi del regolatore, come le modalità automatica/manuale, lo stato RUN/STOP e l'attivazione degli allarmi.
• Pratico design con collegamento a innesto: La configurazione a U consente di sostituire rapidamente il corpo del regolatore dalla parte anteriore del pannello senza modificare il cablaggio dello zoccolo terminale.

Applicazioni

• Gestione delle zone termiche per l'estrusione delle materie plastiche e lo stampaggio a iniezione.
• Forni industriali, camere per trattamenti termici e riscaldatori delle ganasce di saldatura per imballaggi.
• Pastorizzatori, sterilizzatori e sistemi di rinvenimento per la lavorazione degli alimenti.
• Camere di prova ambientale e sistemi di simulazione climatica.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il design plug-in dell'E5CN-C2TU è specificamente destinato ai sistemi che richiedono una rapida manutenzione. Si interfaccia direttamente con gli zoccoli Omron standard a 11 pin (come P2CF-11 o P3GA-11). Quando si sostituiscono controller E5CN di generazione precedente, verificare se l'unità originale era del tipo con morsetti a vite diretti (E5CN-C2T) o del tipo plug-in (E5CN-C2TU); un modello standard con morsettiera non può essere inserito in una base a 11 pin senza sostituire l'alloggiamento e il gruppo di cablaggio dello zoccolo.

Insidie applicative e note ingegneristiche

Poiché questo controller utilizza un'uscita analogica in corrente (4-20 mA CC), prestare molta attenzione all'impedenza di carico consentita dal dispositivo di controllo ricevente (ad es. un driver SCR o un posizionatore per valvole modulanti). Il superamento del limite massimo di resistenza di carico del controller causerà la saturazione dell'uscita e circuiti di controllo non lineari. Inoltre, assicurarsi che i cavi dei sensori siano completamente separati dai percorsi di distribuzione dell'alimentazione per evitare che il rumore elettrico ad alta frequenza indotto riduca la precisione della lettura del PV.

Suggerimenti per la messa in servizio e il cablaggio

Quando si utilizzano ingressi per termocoppia, assicurarsi sempre che sia attiva la compensazione corretta del giunto freddo e utilizzare per il cablaggio del pannello esclusivamente cavi di compensazione abbinati alla termocoppia. Per le configurazioni RTD a 3 fili, verificare che tutti e tre i fili abbiano la stessa resistenza elettrica; qualsiasi squilibrio tra le linee A, B e B' introdurrà errori di offset sistematici nella lettura del PV.
