Manufacturer: Omron
Product No.: F3SJ-E0225P25
Country of origin:Japan
Product Type: Barriere fotoelettriche di sicurezza
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

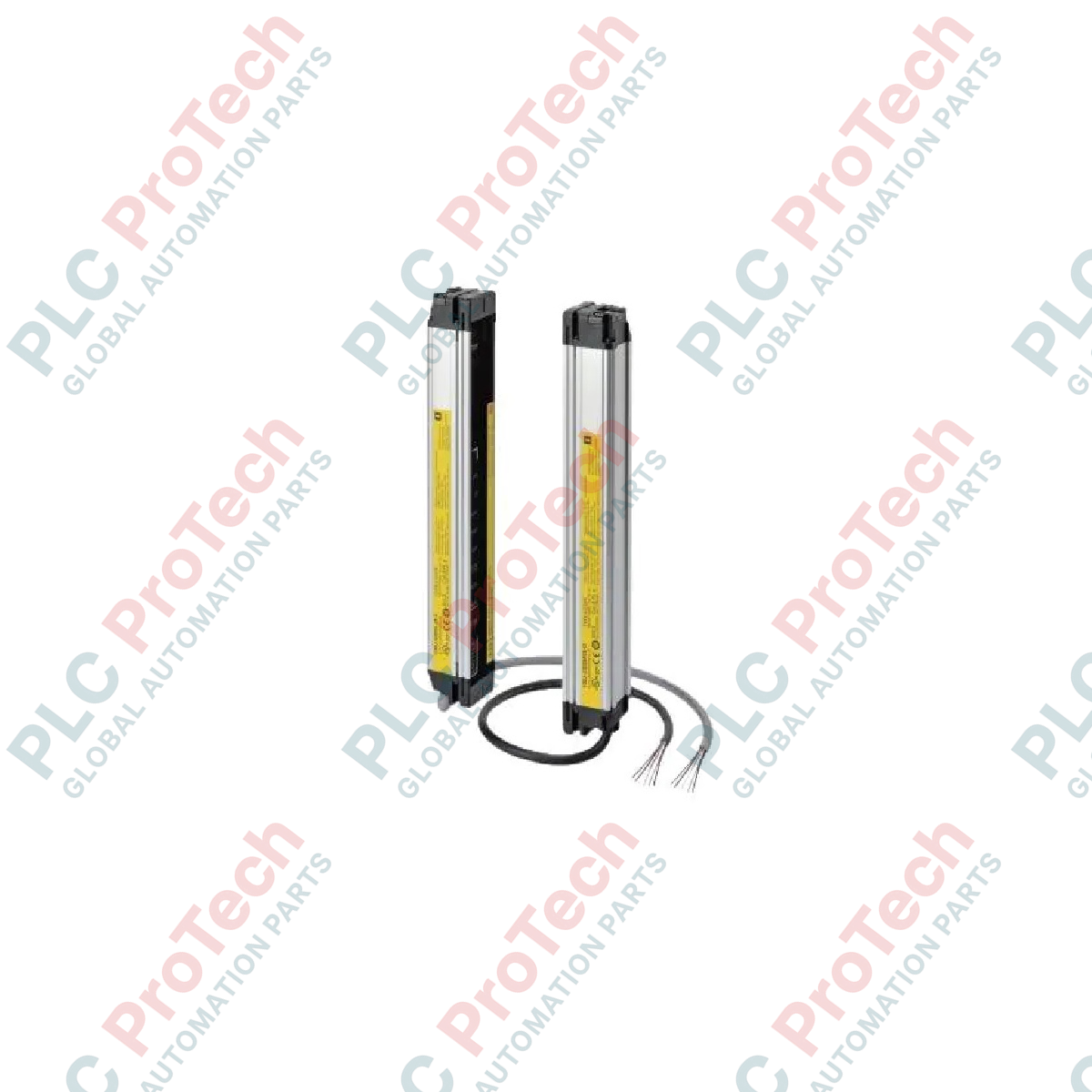

Progettata per proteggere mani e braccia nelle celle di produzione automatizzate, la Omron F3SJ-E0225P25 è una barriera fotoelettrica di sicurezza Tipo 4 concepita per una semplice integrazione nei sistemi di sicurezza. Alimentata a 24 VDC SELV/PELV, questa barriera ottica offre un'altezza protetta di 225 mm e dispone di 10 fasci luminosi con una distanza tra i fasci di 20 mm, ottimizzata per rilevare oggetti fino a un diametro di 25 mm. Il design essenziale semplifica il cablaggio e l'allineamento, rendendola ideale per ambienti industriali pericolosi e con spazio limitato, dove è richiesto un monitoraggio affidabile tramite barriera fotoelettrica.
| Parametro | Specifiche |
|---|---|
| Produttore | Omron |
| Numero di modello | F3SJ-E0225P25 |
| Serie | F3SJ-E (tipo Easy) |
| Tipo di sensore | Barriera fotoelettrica di sicurezza Tipo 4 |
| Altezza protetta | 225 mm |
| Numero di fasci | 10 |
| Distanza tra i fasci | 20 mm |
| Capacità di rilevamento | Diametro di 25 mm (protezione delle mani) |
| Portata operativa | Da 0,2 a 7,0 m |
| Tensione di alimentazione | 24 VDC +/-20% (SELV/PELV, ondulazione picco-picco 10% max.) |
| Tipo di uscita | Uscite di sicurezza PNP (x2) |
| Consumo di corrente (emettitore) | 41 mA massimo |
| Consumo di corrente (ricevitore) | 42 mA massimo |
| Sorgente luminosa | LED a infrarossi (lunghezza d'onda 870 nm) |
| Grado di protezione | IP65 (IEC 60529) |
| Peso netto | 1,1 kg |
| Peso di spedizione | 2,0 kg |
La serie F3SJ-E (Easy) è configurata per semplici funzioni di uscita di sicurezza ON/OFF. A differenza della serie avanzata F3SJ-A o della serie configurabile F3SJ-B, l’F3SJ-E0225P25 non supporta la programmazione ausiliaria, i moduli di muting o il collegamento in serie (cascata). Se la tua applicazione richiede il blanking o il collegamento in cascata di più barriere fotoelettriche, devi passare ai modelli equivalenti F3SJ-B o F3SJ-A.
Quando posizioni la barriera fotoelettrica, assicurati che le superfici riflettenti, come piastre in acciaio inossidabile altamente lucidate o protezioni in alluminio lucido, siano posizionate al di fuori della zona limite di riflessione. Le superfici altamente riflettenti possono deviare il fascio infrarosso attorno a un oggetto che ostruisce il passaggio, impedendo al ricevitore di rilevare un’intrusione e compromettendo l’integrità del sistema di sicurezza.
L’F3SJ-E dispone di indicatori LED di allineamento integrati sul lato anteriore dell’emettitore e del ricevitore. Durante la messa in servizio, se l’allineamento non è perfetto, gli indicatori di stato lampeggiano in rosso o giallo. Regola le staffe fisiche finché l’indicatore verde di allineamento non resta acceso fisso, verificando l’ottimizzazione del percorso ottico prima di fissare definitivamente la ferramenta di montaggio.
Isola e blocca tutte le fonti di alimentazione principali e ausiliarie prima di maneggiare, montare o cablare la barriera fotoelettrica di sicurezza. Verifica che non siano presenti cariche elettriche residue nei circuiti di controllo dei macchinari associati. La mancata osservanza dei protocolli industriali di messa fuori tensione può causare gravi lesioni fisiche o danni alle apparecchiature.
Posiziona le unità emettitore e ricevitore alla stessa altezza, su strutture di montaggio rigide e resistenti alle vibrazioni, assicurandoti che le ottiche siano direttamente una di fronte all’altra.
Collega l’emettitore e il ricevitore utilizzando cavi schermati di alta qualità. Metti a terra la schermatura nel quadro di controllo per ridurre al minimo le interferenze elettromagnetiche (EMI).
Collega direttamente le doppie uscite PNP a un modulo relè di sicurezza o a una scheda di ingresso di un PLC con livello di sicurezza. Non collegare le uscite di sicurezza a PLC standard non di sicurezza.
Accendi il sistema, verifica l’allineamento del fascio utilizzando i LED integrati ed esegui un test completo di interruzione del pezzo di prova su tutti i 10 fasci prima di avviare la produzione.
