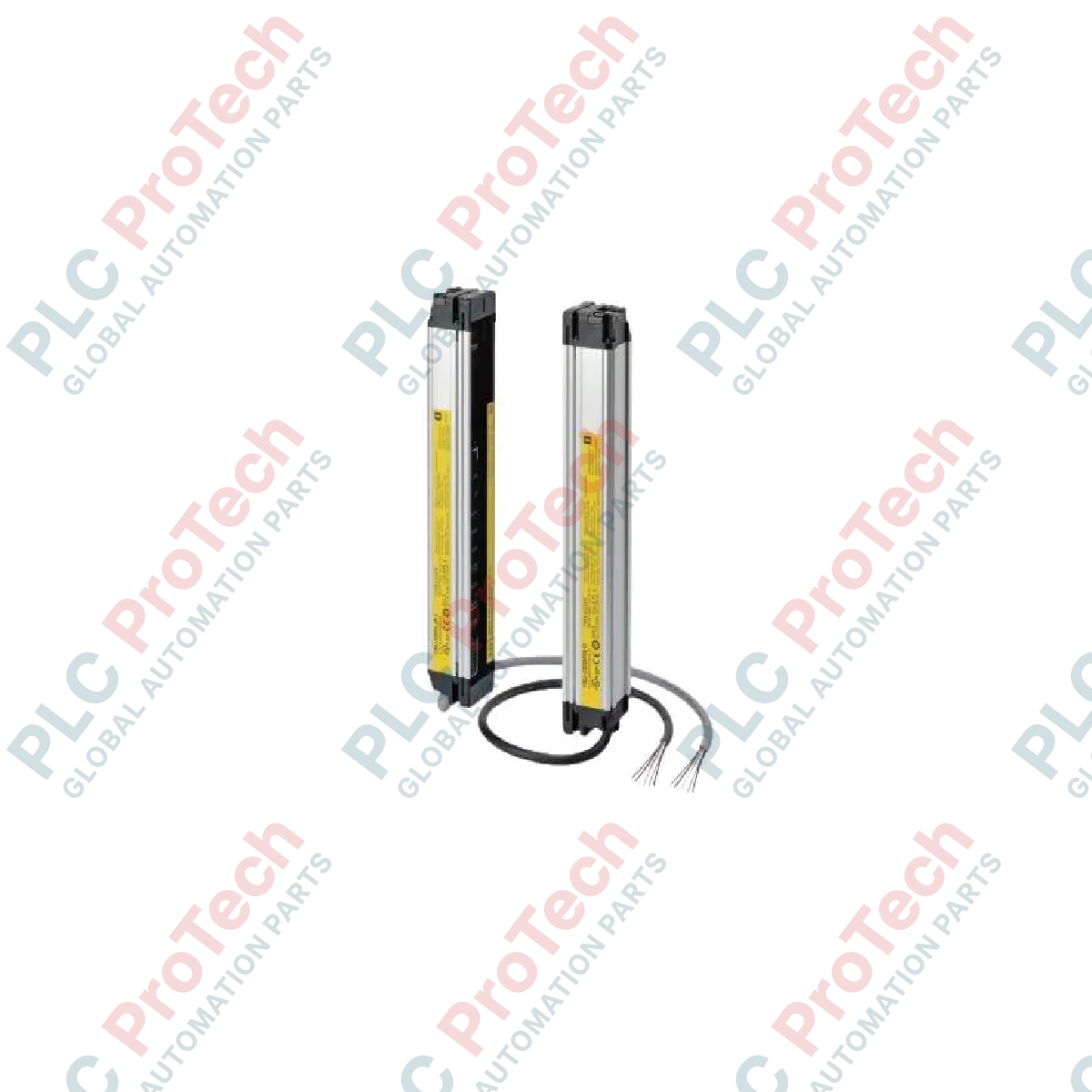

Barriera fotoelettrica di sicurezza Omron F3SJ-E0385P25 serie F3SJ

Descrizione

Progettato per garantire un rilevamento affidabile delle mani negli ambienti di automazione industriale, Omron F3SJ-E0385P25 è una barriera fotoelettrica di sicurezza di tipo 4 ottimizzata per applicazioni di protezione semplici ed economiche. Parte della serie F3SJ-E (Easy), questo dispositivo optoelettronico di protezione offre cablaggio e configurazione semplificati, riducendo i tempi di installazione e mantenendo al contempo un rigoroso livello di integrità della sicurezza. Dispone di un'altezza protetta di 385 mm e utilizza una matrice a infrarossi multiraggio per rilevare le intrusioni nell'area protetta, attivando azioni di arresto sicuro quando il fascio viene interrotto.

Caratteristiche

• Barriera fotoelettrica di sicurezza di tipo 4 conforme agli standard di sicurezza globali per applicazioni ad alto rischio.
• La risoluzione di 25 mm è ottimizzata per il rilevamento di mani e braccia nelle aree di lavoro dei macchinari.
• La configurazione e il cablaggio semplificati riducono i tempi di installazione e gli interventi di manutenzione.
• L'involucro con grado di protezione IP65 offre una protezione efficace contro l'ingresso di polvere e getti d'acqua a bassa pressione.
• Le doppie uscite di sicurezza PNP (OSSD) consentono il collegamento diretto a relè e controller di sicurezza.
• Uscite a stato solido con protezione da cortocircuito e interferenze incrociate.

Applicazioni

• Linee di assemblaggio automobilistico e celle di lavoro robotizzate
• Macchinari per l'imballaggio e stazioni automatiche di avvolgimento
• Sistemi di movimentazione dei materiali e protezioni per trasportatori
• Aree di carico e scarico delle macchine utensili

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Calcolare la distanza di sicurezza necessaria (S) in conformità alla norma EN ISO 13855 prima di montare la barriera fotoelettrica, per garantire l'arresto completo del macchinario prima che sia possibile accedere al pericolo.
• Assicurarsi che le unità emettitore e ricevitore siano montate parallelamente tra loro e alla stessa altezza per evitare disallineamenti ottici.
• Evitare di collocare superfici riflettenti vicino al percorso ottico per prevenire condizioni di bypass ottico.
• Posare sempre i cavi dei segnali di sicurezza separatamente dai cavi di alimentazione ad alta tensione o ad alta rumorosità per ridurre al minimo le interferenze elettriche.

Conformità e certificazioni

• Marcato CE
• Omologato UL (norme di sicurezza USA/Canada)
• Certificato TUV Rheinland
• IEC 61496-1 (ESPE di tipo 4)
• ISO 13849-1 (Categoria 4, PL e)
