Barriera fotoelettrica di sicurezza Omron F3SJ-E0625P25 della serie F3SJ

SKU F3SJ-E0625P25

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron

  • Product No.: F3SJ-E0625P25

  • Country of origin:Japan

  • Product Type: Barriere fotoelettriche di sicurezza

  • Payment: T/T, Western Union

  • Weight: 4000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

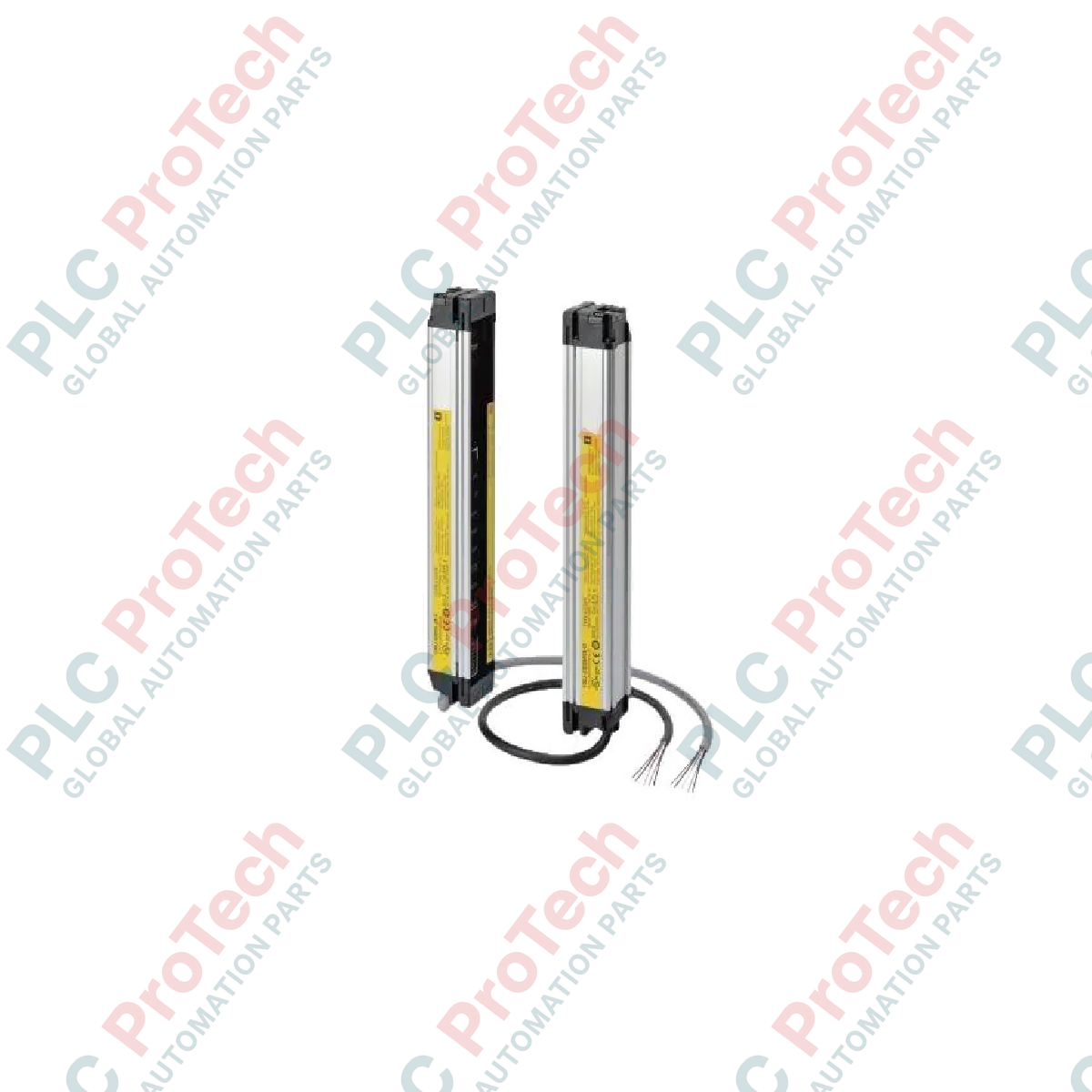

La barriera fotoelettrica di sicurezza Omron F3SJ-E0625P25 offre una protezione affidabile per mani e braccia negli ambienti industriali pesanti e funziona come sensore di protezione di Tipo 4, con un'altezza protetta di 625 mm. Questo dispositivo optoelettronico utilizza un array di LED a infrarossi con una distanza tra i fasci di 20 mm e una capacità di rilevamento di 25 mm, risultando ideale per rilevare mani e braccia mentre si avvicinano a macchinari pericolosi. Progettata con semplici uscite PNP e un profilo funzionale preconfigurato e non complesso (Easy Type), questa unità si integra direttamente nei circuiti di PLC di sicurezza o relè di sicurezza senza richiedere configurazioni software complesse.

Caratteristiche

  • Sensore di sicurezza di Tipo 4: Soddisfa i rigorosi standard internazionali di sicurezza funzionale per architetture PL e (ISO 13849-1) e SIL3 (IEC 61508).
  • Array di fasci ad alta densità: Utilizza 30 fasci ottici per mantenere una risoluzione di rilevamento precisa sull'intero campo attivo.
  • Ampio campo operativo: Copre distanze di scansione da 0,2 m fino a 7 m, adattandosi sia a ingombri compatti delle macchine sia a ingressi perimetrali più ampi.
  • Robusta tenuta ambientale: Certificato IP65, protegge dalla penetrazione della polvere e dai getti d'acqua a bassa pressione.
  • Cablaggio semplificato: Dispone di una funzione integrata di prevenzione delle interferenze reciproche per garantire la stabilità quando più unità sono installate nelle immediate vicinanze.

Applicazioni

  • Postazioni di lavoro robotizzate: Circonda i bracci robotici automatizzati per interromperne immediatamente il funzionamento se un operatore viola l'area operativa.
  • Presse per stampaggio e presse meccaniche: Protegge le zone di accesso per mani e braccia durante le operazioni manuali di carico e scarico dei pezzi.
  • Linee di confezionamento e trasporto: Protegge le apparecchiature automatizzate per lo smistamento e la pallettizzazione dal contatto accidentale con le persone.
  • Sistemi di movimentazione dei materiali: Gestisce le zone di ingresso e uscita in cui l'azione meccanica pericolosa deve essere sospesa durante gli interventi manuali.

Specifiche tecniche

Parametro Specifica
Produttore Omron
Codice modello F3SJ-E0625P25
Classificazione del sensore Tipo 4 (IEC 61496-1) / Categoria 4, PL e (EN ISO 13849-1)
Altezza protetta 625 mm
Capacità di rilevamento 25 mm (diametro)
Numero di fasci 30
Passo dei fasci (distanza) 20 mm
Campo operativo Da 0,2 m a 7 m
Tipo di uscita 2 uscite a semiconduttore PNP (OSSD)
Tensione di alimentazione 24 V CC +/-20% (SELV/PELV, ondulazione picco-picco max. 10%)
Consumo di corrente (emettitore) 57 mA massimo (30 fasci)
Consumo di corrente (ricevitore) 47 mA massimo (30 fasci)
Sorgente luminosa (lunghezza d'onda) LED a infrarossi (870 nm)
Grado di protezione dell'involucro IP65 (IEC 60529)
Peso netto 2,2 kg
Peso di spedizione (calcolato) 4,0 kg

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

La serie F3SJ-E (Easy Type) rappresenta un'alternativa semplificata alle serie F3SJ-A (Advanced) e F3SJ-B (Basic). Si noti che la F3SJ-E offre funzioni fisse e non supporta configurazioni software, uscite ausiliarie o il collegamento in cascata in serie. Se l'applicazione richiede blanking, muting o il collegamento in serie di più barriere, è necessario passare alla serie F3SJ-A, poiché l'hardware F3SJ-E è fisicamente incompatibile con queste configurazioni.

Problemi applicativi e note tecniche

Poiché questo modello utilizza una prevenzione fissa delle interferenze reciproche, il montaggio di due coppie F3SJ-E dorso contro dorso può causare diafonia ottica se non sono separate da una barriera fisica opaca o orientate con le direzioni di emettitore e ricevitore opposte. Assicurarsi che il calcolo della distanza di sicurezza (S) sia conforme alla norma EN ISO 13855, tenendo conto della risoluzione di 25 mm (che nella formula di calcolo standard determina un fattore minimo di profondità di intrusione, d, pari a 80 mm).

Suggerimenti per la messa in servizio e il cablaggio

Instradare sempre i cavi delle uscite OSSD in canaline separate da quelle delle linee dei motori CA ad alta potenza e dei cavi dei variatori di frequenza (VFD). L'accoppiamento induttivo nei circuiti di feedback OSSD può attivare codici di errore intermittenti (diagnostica con LED rosso lampeggiante sul ricevitore). Assicurarsi che l'alimentazione a 24 VCC sia una sorgente SELV/PELV dedicata, per evitare che picchi di tensione transitori danneggino i transistor di uscita interni.

Linee guida per l'installazione

AVVERTENZA CRITICA

Disalimentare tutte le fonti primarie di alimentazione della macchina prima di iniziare l'installazione. Verificare la completa assenza di tensione residua nei circuiti di comando. La mancata messa in sicurezza delle fonti di energia elettrica e cinetica durante il montaggio può causare gravi lesioni fisiche o danni alle apparecchiature. Questa barriera fotoelettrica di sicurezza deve essere installata e testata esclusivamente da personale qualificato nell'automazione, in stretta conformità alle direttive locali sulle macchine.

1
Montaggio e allineamento meccanico: Fissare saldamente le staffe di montaggio a un telaio rigido. Assicurarsi che emettitore e ricevitore siano paralleli, con entrambi i bordi superiore e inferiore perfettamente allineati. Verificare che i LED indicatori siano facilmente visibili all'operatore.
2
Collegamenti elettrici: Collegare i cavi dell'emettitore e del ricevitore al pannello di controllo. Collegare direttamente le due uscite PNP OSSD a un relè di monitoraggio di sicurezza o a una scheda di ingresso di un PLC di sicurezza. Non collegare in parallelo i due canali OSSD.
3
Verifica ottica: Alimentare l'unità e controllare i LED sul ricevitore. Regolare l'allineamento fisico delle teste finché l'indicatore verde di allineamento rimane acceso in modo stabile. Assicurarsi che non siano attivi stati diagnostici di errore gialli o rossi.
4
Test di messa in servizio: Utilizzare il test piece standard da 25 mm per verificare il rilevamento in più punti lungo il percorso della barriera fotoelettrica. Assicurarsi che l'interruzione di qualsiasi parte del campo commuti immediatamente le uscite di sicurezza nello stato OFF.

FAQ

Qual è la differenza principale tra le serie F3SJ-E e F3SJ-B?

La serie F3SJ-E (Easy) è progettata per applicazioni semplici a funzione fissa, senza funzionalità di muting, blanking o collegamento in serie, mentre la serie F3SJ-B offre configurazioni di base dei parametri e funzionalità modulari.

Come funzionano le uscite PNP dell'F3SJ-E0625P25?

L'unità dispone di due uscite a semiconduttore OSSD PNP che eseguono l'autodiagnosi per rilevare cortocircuiti e guasti incrociati, disattivandosi immediatamente se viene rilevata un'anomalia.

Questo modello supporta uscite ausiliarie per il monitoraggio esterno?

No, il modello F3SJ-E Easy non include uscite ausiliarie né il monitoraggio di dispositivi esterni (EDM). Il relè di sicurezza o il controller di sicurezza devono gestire autonomamente il monitoraggio del feedback.

Quale risoluzione di rilevamento offre questa barriera fotoelettrica di sicurezza?

Questa unità offre una risoluzione di 25 mm (con una distanza tra i fasci di 20 mm), specificamente classificata per le zone di protezione di mani e braccia.
