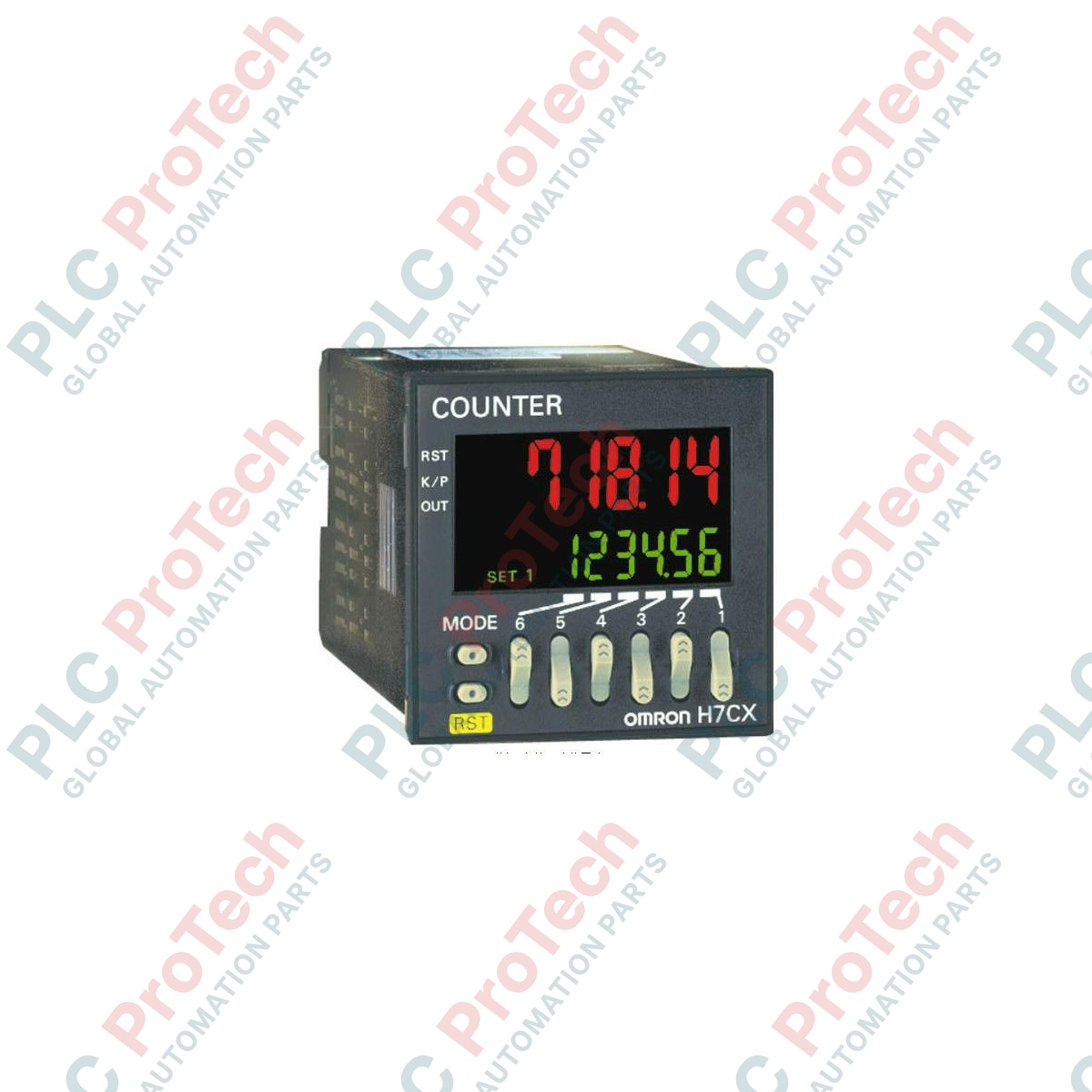

Contatore/tachimetro multifunzione Omron H7CX-AWD1-N della serie H7CX

Descrizione

Come dispositivo di controllo digitale a doppia preselezione, Omron H7CX-AWD1-N regola i tempi e le applicazioni di conteggio dei processi industriali sulle linee di produzione ad alta velocità. Questo strumento 1/16 DIN altamente configurabile funziona senza problemi come contatore a 1 stadio, contatore a 2 stadi, contatore totale, contatore di lotti, contatore doppio o tachimetro. Progettato con un display LCD negativo trasmissivo, fornisce letture altamente leggibili dei valori di processo, che cambiano dinamicamente colore (rosso/verde) in base allo stato dell'uscita, offrendo agli operatori un feedback visivo immediato sul reparto produttivo.

Caratteristiche

• Configurazione multifunzionale: modalità operative selezionabili istantaneamente, tra cui contatore preimpostato, contatore totale con pre-scala, contatore di lotti, contatore doppio e tachimetro.
• Impostazione a doppio stadio: supporta controlli dell'uscita con impostazione a 2 stadi configurata in fabbrica, per un preciso avviso di pre-scala e un controllo del limite finale.
• Display con cambio dinamico del colore: il display a 6 cifre passa dal rosso al verde in base allo stato dell'uscita o alla configurazione dei parametri.
• Ingresso di segnale flessibile: accetta ingressi a collettore aperto NPN/PNP o ingressi da interruttori a contatto pulito, con limiti della velocità di conteggio selezionabili tramite software.
• Grado di protezione del pannello frontale IP66: la protezione equivalente a NEMA 4X contro polvere e acqua garantisce prestazioni affidabili negli ambienti soggetti a lavaggio.

Applicazioni

• Controllo di cicli di produzione e confezionamento ad alta velocità.
• Monitoraggio della velocità di rotazione e della velocità dei nastri trasportatori tramite tachimetro.
• Macchine per il taglio a misura che richiedono segnali di rallentamento iniziale e arresto finale.
• Gestione del conteggio dei giri di macchine per incartonatura, bobinatura e avvolgimento.

Tabella delle specifiche tecniche

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il modello "H7CX-AWD1-N" sostituisce i modelli "H7CX-AWD1" delle generazioni precedenti, privi del suffisso N. I principali vantaggi del suffisso "-N" includono un maggiore isolamento del parametro di protezione dei tasti e segmenti del display più luminosi e migliorati. Durante una migrazione, tenere presente che le dimensioni fisiche dell’apertura del pannello, pari a 45x45 mm, rimangono completamente identiche e non richiedono alcuna modifica meccanica al montaggio.

Problemi applicativi e note tecniche

Quando si installa l’unità su sistemi CA/CC a bassa tensione (12-24 VCC / 24 VCA), verificare che il rumore elettrico di modo comune proveniente dagli inverter a frequenza variabile (VFD) vicini sia ridotto al minimo. In ambienti elettricamente rumorosi, instradare fisicamente le linee dei segnali di ingresso (CP1/CP2) lontano dalle linee principali di alimentazione per evitare conteggi errati o attivazioni degli ingressi della durata di pochi microsecondi.

Suggerimenti per la messa in servizio e il cablaggio

Configurare sempre il selettore della velocità di conteggio in base al tipo di elemento sensore. Se si utilizzano finecorsa meccanici o contatti di relè come ingressi di conteggio, impostare il parametro del limite di velocità su 30 Hz. L’utilizzo di un interruttore meccanico con l’impostazione predefinita di 5 kHz farà sì che il rimbalzo dei contatti venga registrato come molteplici conteggi errati. Riservare l’impostazione di frequenza di 5 kHz esclusivamente ai sensori di prossimità ad alta velocità o agli encoder rotativi.
