Timer digitale multifunzione Omron H5CX-A11-N della serie H5CX

Descrizione

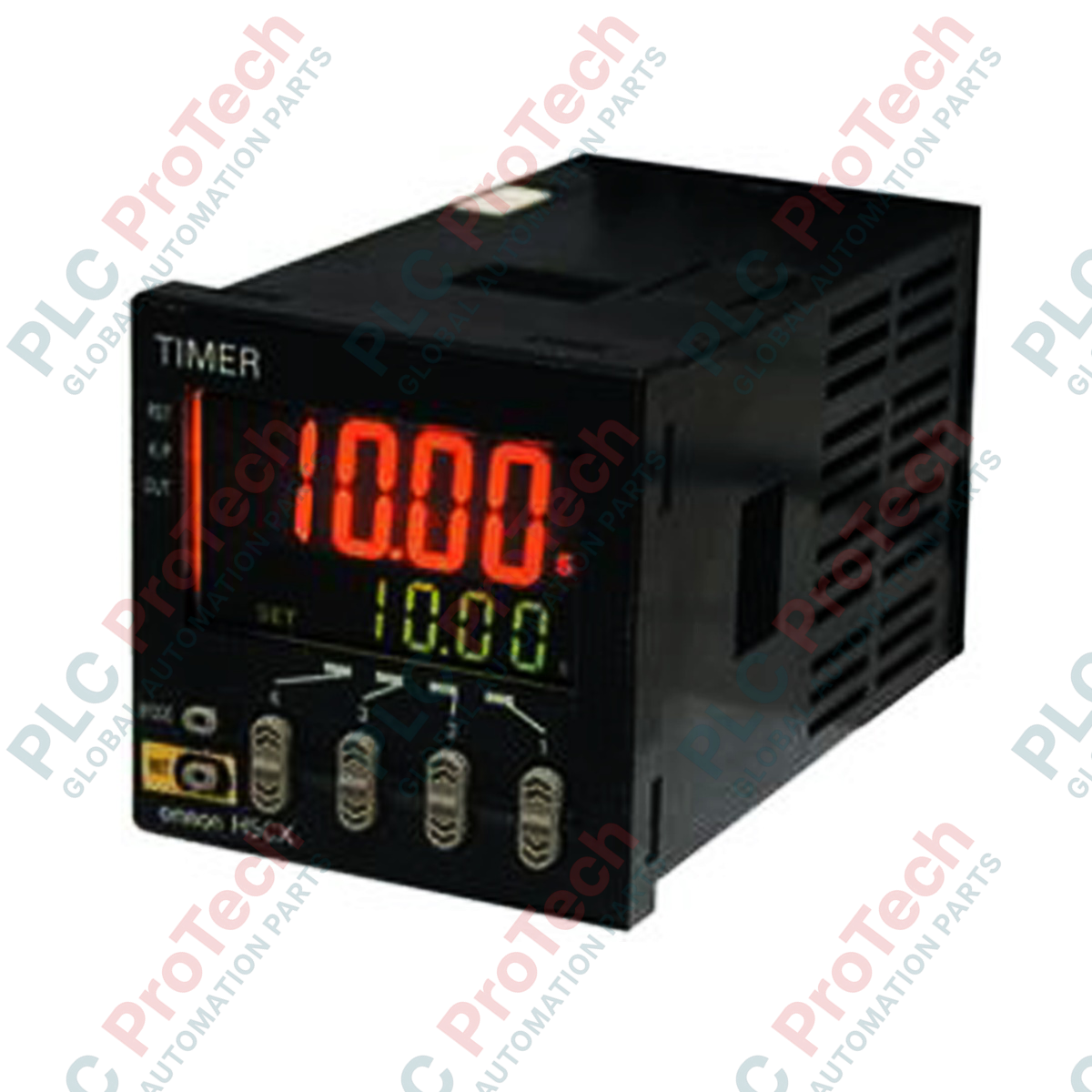

Progettato per un controllo temporale preciso in complesse architetture di automazione industriale, Omron H5CX-A11-N è un temporizzatore digitale multifunzione ultracompatto con montaggio su zoccolo a 11 pin, alimentato con un'ampia tensione di alimentazione da 100 a 240 V CA. Questo componente di controllo altamente affidabile integra avanzate funzioni di temporizzazione digitale con un'interfaccia di visualizzazione chiara e bicolore, consentendo una configurazione intuitiva e un feedback operativo immediato direttamente in reparto. Progettato per garantire durata e prestazioni, H5CX-A11-N supporta diverse modalità di temporizzazione e configurazioni degli ingressi, adattandosi facilmente ai quadri elettrici standard e ai circuiti di controllo dei macchinari.

Caratteristiche principali

• Display bicolore: Display PV (valore attuale) altamente leggibile con caratteri rossi da 12 mm, affiancato da un display SV (valore impostato) verde da 6 mm per la verifica immediata dello stato.
• Modalità operative versatili: Supporta configurazioni di temporizzazione fondamentali, tra cui ritardo all'eccitazione, ritardo alla diseccitazione, ciclo ripetuto e ritardo all'eccitazione/diseccitazione tramite segnale, per adattarsi a logiche di automazione complesse.
• Montaggio flessibile: Dotato di un connettore per zoccolo circolare a 11 pin, consente il montaggio rapido su chassis con guida DIN o l'integrazione a filo pannello.
• Compatibilità degli ingressi: Accetta ingressi esterni sia NPN (senza tensione) sia PNP (con tensione), per un'integrazione flessibile con sensori e controller.
• Protezione affidabile della memoria: Il backup della EEPROM interna conserva le configurazioni utente e i parametri del programma essenziali durante le interruzioni di corrente impreviste.

Applicazioni

• Apparecchiature per l'imballaggio: Gestione della temporizzazione delle ganasce di saldatura, dei cicli di termosaldatura dei sacchetti e degli intervalli dei trasportatori di smistamento.
• Unità di processo termico: Regolazione precisa dei tempi di riscaldamento, polimerizzazione e permanenza nei forni e negli essiccatori industriali.
• Gestione dei fluidi e delle pompe: Gestione dell'alternanza delle pompe e degli intervalli di lavaggio in controcorrente automatizzato nei sistemi idrici.
• Lubrificazione delle macchine utensili: Azionamento dei solenoidi di lubrificazione ciclica per proteggere gli alloggiamenti dei cuscinetti ad alta velocità.

Specifiche tecniche

Collegamenti e interfacce

Il dispositivo utilizza una configurazione standard con zoccolo rotondo a 11 pin per tutte le interfacce elettriche. Realizzare collegamenti corretti e sicuri utilizzando la matrice di piedinatura riportata di seguito:

Modelli alternativi e compatibilità

Il moderno H5CX-A11-N sostituisce direttamente i precedenti modelli legacy non-N (ad es. H5CX-A11). Questo modello aggiornato offre una maggiore luminosità del display e strutture dei parametri del firmware aggiornate. Quando si esegue la migrazione all'unità contrassegnata con "N", verificare le configurazioni dei parametri tramite il sistema di tasti frontali, poiché le impostazioni predefinite di fabbrica possono variare leggermente rispetto alle revisioni obsolete. Il formato fisico, la disposizione del blocco terminale a 11 pin e gli ingombri di montaggio restano rigorosamente compatibili con le versioni precedenti.

Insidie delle applicazioni e note ingegneristiche

Evitare di instradare gli ingressi del segnale (pin 1, 3, 4 e 5) nella stessa canalina dei cavi di potenza elevata o dei cavi dei motori CA per prevenire le interferenze elettromagnetiche. I picchi standard ad alta frequenza possono bypassare il filtro di ingresso e attivare avviamenti fantasma o reset imprevisti. Se il dispositivo è montato in quadri elettrici non ventilati insieme a componenti ad alta corrente (come azionamenti per motori o relè a stato solido), assicurarsi che la temperatura ambiente locale non superi continuamente la soglia operativa di 55 degC.

Suggerimenti per la messa in servizio e il cablaggio

Prima di accendere il sistema, determinare se il dispositivo di controllo esterno funziona con logica NPN open-collector o PNP source. Il selettore di ingresso interno deve essere impostato correttamente tramite i tasti operativi in modo da corrispondere a questa logica. Una configurazione non corretta potrebbe impedire al timer di riconoscere gli impulsi del segnale in ingresso. Quando si utilizza la funzione Reset, assicurarsi di selezionare una durata minima dell'impulso di contatto di 1 ms o 20 ms in base ai requisiti di filtraggio del rimbalzo dei tasti nel menu dei parametri interni.
