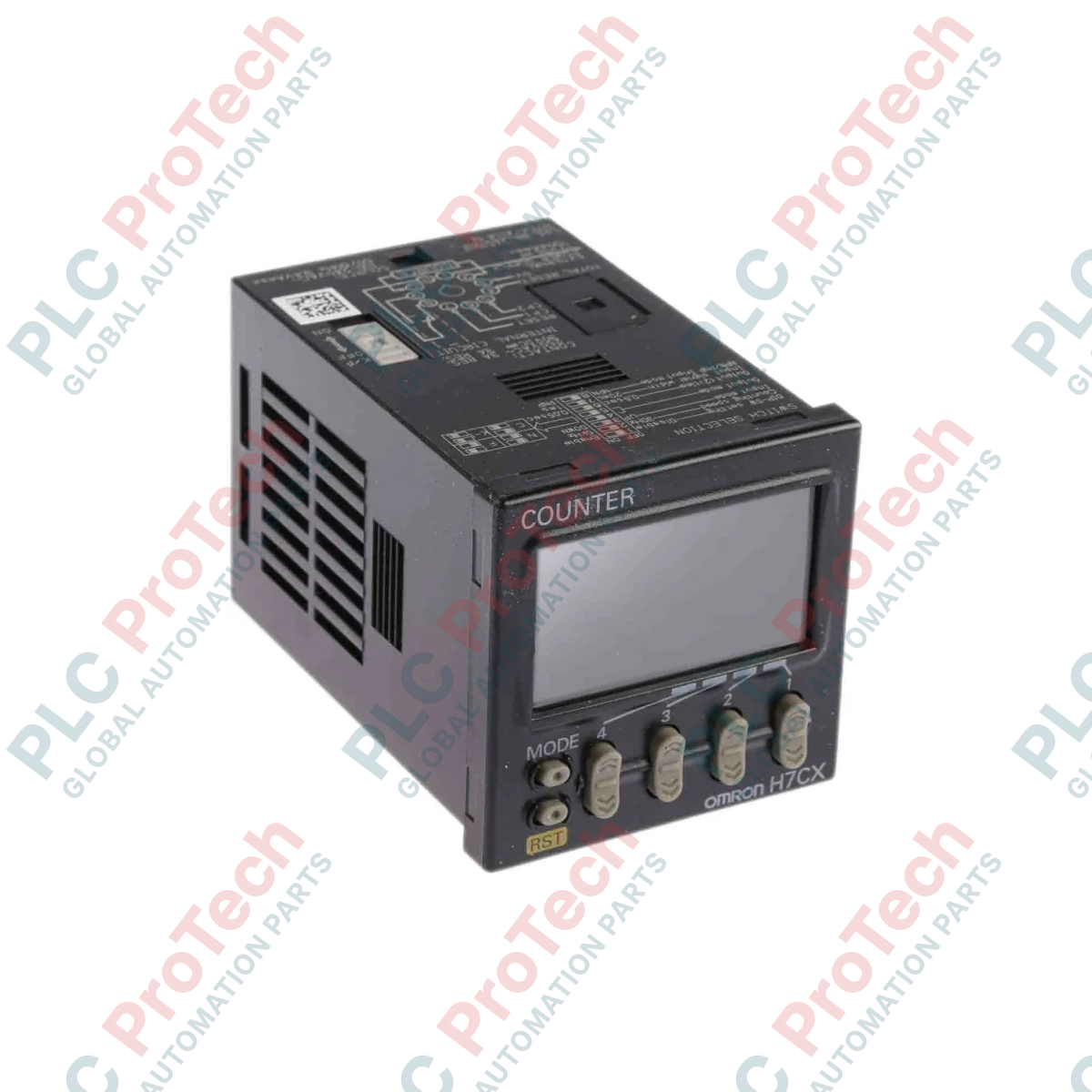

Omron H7CX-A11-N Contatore/tachimetro multifunzione della serie H7CX

Descrizione

Progettato per la misurazione di impulsi ad alta velocità e l'elaborazione industriale dei lotti, Omron H7CX-A11-N integra le funzionalità di contatore digitale e tachimetro in una robusta configurazione montata su presa a 11 pin. Questo strumento versatile funziona come contatore multistadio, contatore di lotti, contatore doppio o tachimetro digitale, offrendo agli operatori un display LCD dinamico bicolore a trasmissione negativa e di facile lettura. Progettato per l'installazione in aperture standard da 1/16 DIN, supporta velocità d'ingresso selezionabili fino a 5 kHz e fornisce un'alimentazione interna per sensori esterni, rendendolo un modulo di controllo essenziale per l'integrazione nelle linee di produzione.

Caratteristiche

• Funzionamento multifunzionale: configurabile tramite software per l'uso come contatore preimpostato, contatore totale preimpostato, contatore di lotti, contatore doppio, contatore addizione/sottrazione o tachimetro.
• Indicazione visiva dello stato: il display ad alta visibilità cambia dinamicamente il colore della retroilluminazione (rosso/verde) in base agli stati delle uscite o alle soglie target preimpostate.
• Alloggiamento compatto: il quadro con profondità ridotta consente di sfruttare efficacemente lo spazio dietro pannelli di controllo e armadi elettrici affollati.
• Protezione dei parametri: le funzioni di sicurezza integrate consentono ai tecnici di bloccare operazioni specifiche, impedendo modifiche non autorizzate dei parametri o ripristini accidentali.
• Uscita di alimentazione del sensore: fornisce un'uscita ausiliaria stabile in corrente continua per alimentare direttamente dall'unità i sensori fotoelettrici o di prossimità locali.

Applicazioni

• Imballaggio e imbottigliamento: monitoraggio preciso del conteggio delle unità per operazioni di raggruppamento ad alta velocità e riempimento dei contenitori.
• Monitoraggio della velocità di rotazione: monitoraggio della velocità dei nastri trasportatori e misurazione della velocità di rotazione dei ventilatori industriali in modalità tachimetro.
• Lavorazione a misura: integrazione con encoder rotativi per controllare i macchinari di taglio lineare negli impianti metallurgici o tessili.
• Linee di assemblaggio: verifica del conteggio dei passaggi e monitoraggio dei tempi di ciclo sulle celle automatizzate di sottoassemblaggio.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

H7CX-A11-N sostituisce direttamente le unità H7CX-A11 precedenti. Durante l'aggiornamento, notare che la variante "-N" presenta una profondità fisica del pannello posteriore significativamente inferiore e un display LCD più luminoso. Le posizioni dei terminali corrispondono alla disposizione standard della presa circolare a 11 pin, consentendo una sostituzione fisica diretta senza ricablaggio, sebbene sia necessario verificare i menu di configurazione poiché gli intervalli dei parametri predefiniti potrebbero differire leggermente nelle revisioni hardware precedenti.

Insidie applicative e note tecniche

Quando si configura la logica di ingresso (NPN o PNP), assicurarsi che il parametro interno corrisponda al cablaggio fisico. Una mancata corrispondenza impedirà completamente all'unità di registrare gli impulsi oppure manterrà l'ingresso bloccato nello stato "on". Nelle applicazioni soggette a forti vibrazioni, montare la presa a 11 pin utilizzando clip di ritenuta per evitare che il corpo del contatore fuoriesca dalla sede della presa nel tempo.

Suggerimenti per la messa in servizio e il cablaggio

Per gli ingressi ad alta velocità (impostazione 5 kHz), utilizzare sempre cavi a doppino intrecciato schermati per le linee di segnale (CP1 e CP2) e instradarli lontano dalle linee di alimentazione CA o dai cavi di uscita degli azionamenti a frequenza variabile (VFD). Se si osservano conteggi fantasma casuali, ridurre il parametro della velocità di ingresso a 30 Hz per attivare il filtro digitale passa-basso interno, che sopprime efficacemente il rumore dovuto al rimbalzo dei contatti degli interruttori meccanici.
