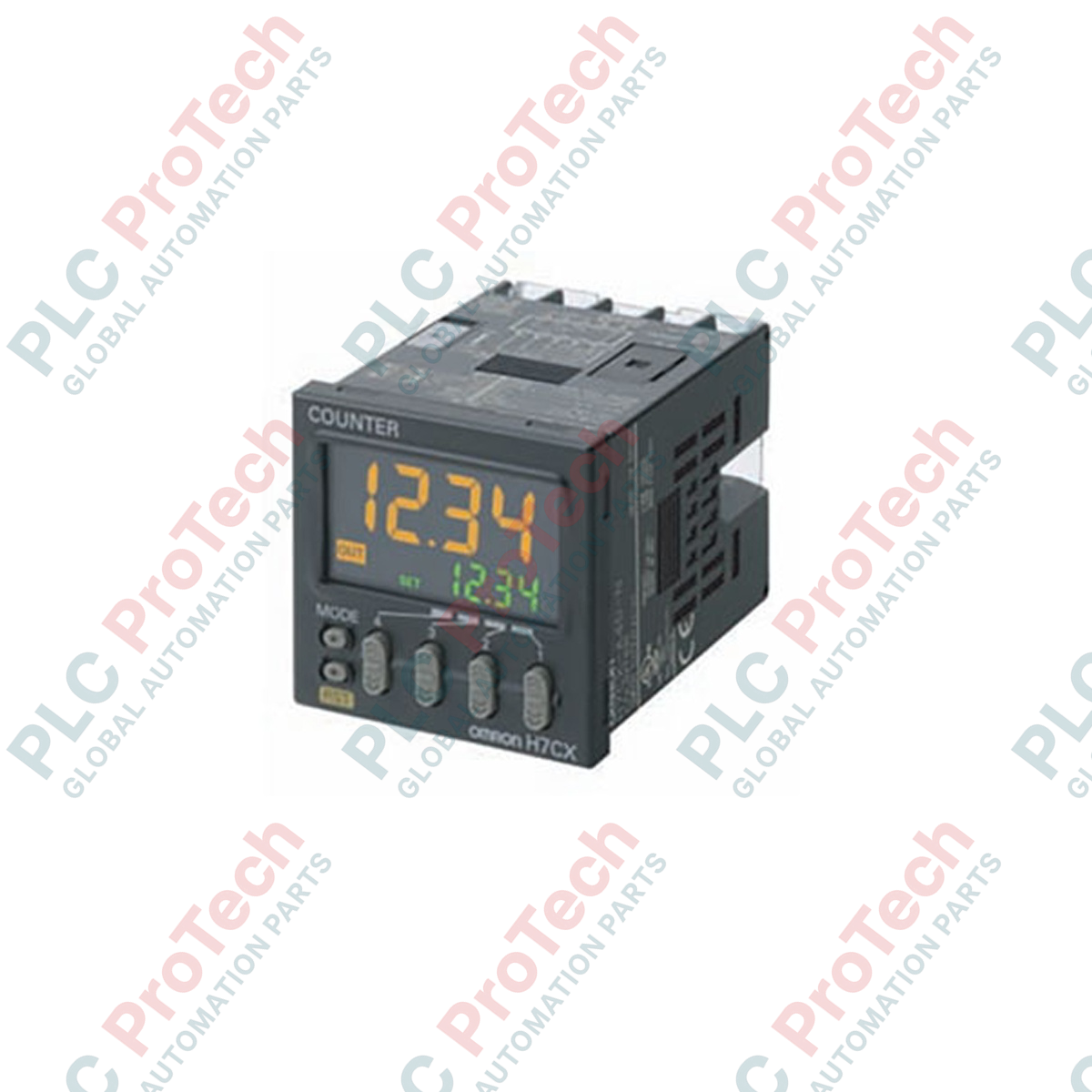

Omron H7CX-A4S-N Contatore/tachimetro multifunzione della serie H7CX

Descrizione

Ottimizzato per il monitoraggio dinamico dei processi, Omron H7CX-A4S-N funge da modulo industriale altamente affidabile per il conteggio e la misurazione della velocità, in un formato standard DIN. Questo dispositivo a 4 cifre e configurazione a stadio singolo offre una doppia funzione come contatore digitale e tachimetro ad alta velocità, risultando ideale per il monitoraggio dei cicli, delle quantità dei lotti e delle velocità di rotazione. Dotato di morsetti a vite e di una rapida uscita a transistor, l'unità si integra facilmente nei circuiti di controllo a bassa latenza gestiti da PLC o relè di supervisione. L'alimentatore integrato accetta una tensione CA universale, eliminando la necessità di trasformatori riduttori esterni nei quadri di controllo standard.

Caratteristiche

• Configurazione a doppia funzione, utilizzabile sia come contatore digitale avanzato sia come tachimetro preciso.
• Display a 4 cifre ad alta visibilità con retroilluminazione di stato dinamica e personalizzabile con cambio di colore.
• Controllo con preset a stadio singolo che consente un'attivazione rapida al raggiungimento dei setpoint target.
• Uscita a transistor a stato solido progettata per operazioni di commutazione ad alta frequenza e una logica di uscita senza scintille.
• Ingresso universale per alimentazione CA ad ampio intervallo, compatibile con gli standard elettrici globali.
• Morsetti a vite posteriori robusti che garantiscono collegamenti fisici sicuri in presenza di vibrazioni strutturali.

Applicazioni

• Conteggio ad alta velocità dei lotti e tracciamento dei pezzi sulle linee industriali di confezionamento.
• Misurazione della velocità di rotazione (RPM) e rilevamento dello slittamento su sistemi di trasporto pesanti.
• Operazioni di taglio di precisione a lunghezza predefinita con configurazioni di ingresso per encoder in quadratura.
• Marcatura e monitoraggio dei limiti di ciclo per macchinari automatizzati di lavorazione dei metalli.

Tabella delle specifiche tecniche

Collegamenti e interfacce

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il suffisso aggiornato "N" indica un design modernizzato del processore interno conforme ai recenti aggiornamenti della direttiva RoHS e con contrasto del display migliorato. H7CX-A4S-N è un sostituto diretto del modello H7CX-A4S precedente. Quando si sostituiscono versioni precedenti senza "N", verificare la compatibilità dei parametri, poiché il tempo di gate predefinito e i profili della velocità di ingresso potrebbero richiedere una breve regolazione nel menu dell'utility di configurazione.

Problemi applicativi e note ingegneristiche

Quando si utilizza questo modulo in modalità tachimetro, evitare di instradare in parallelo agli ingressi dei sensori le linee ad alta tensione dei motori. Se per gli ingressi vengono utilizzati contatti di relè fisici o microinterruttori invece di sensori di prossimità, impostare la velocità massima di ingresso su 30 Hz tramite il menu interno. L'impostazione di questo parametro su 5 kHz o 10 kHz con contatti fisici causerà errori di conteggio dovuti al rimbalzo meccanico dei contatti.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi a doppino intrecciato schermati per gli ingressi dei sensori (Ingresso A e Ingresso B). Per impedire che i loop di massa introducano disturbi elettrici nel processore interno del contatore, collegare la schermatura del cavo esclusivamente al punto singolo di massa del pannello, invece di ricollegarla al terminale 8 (Comune).
