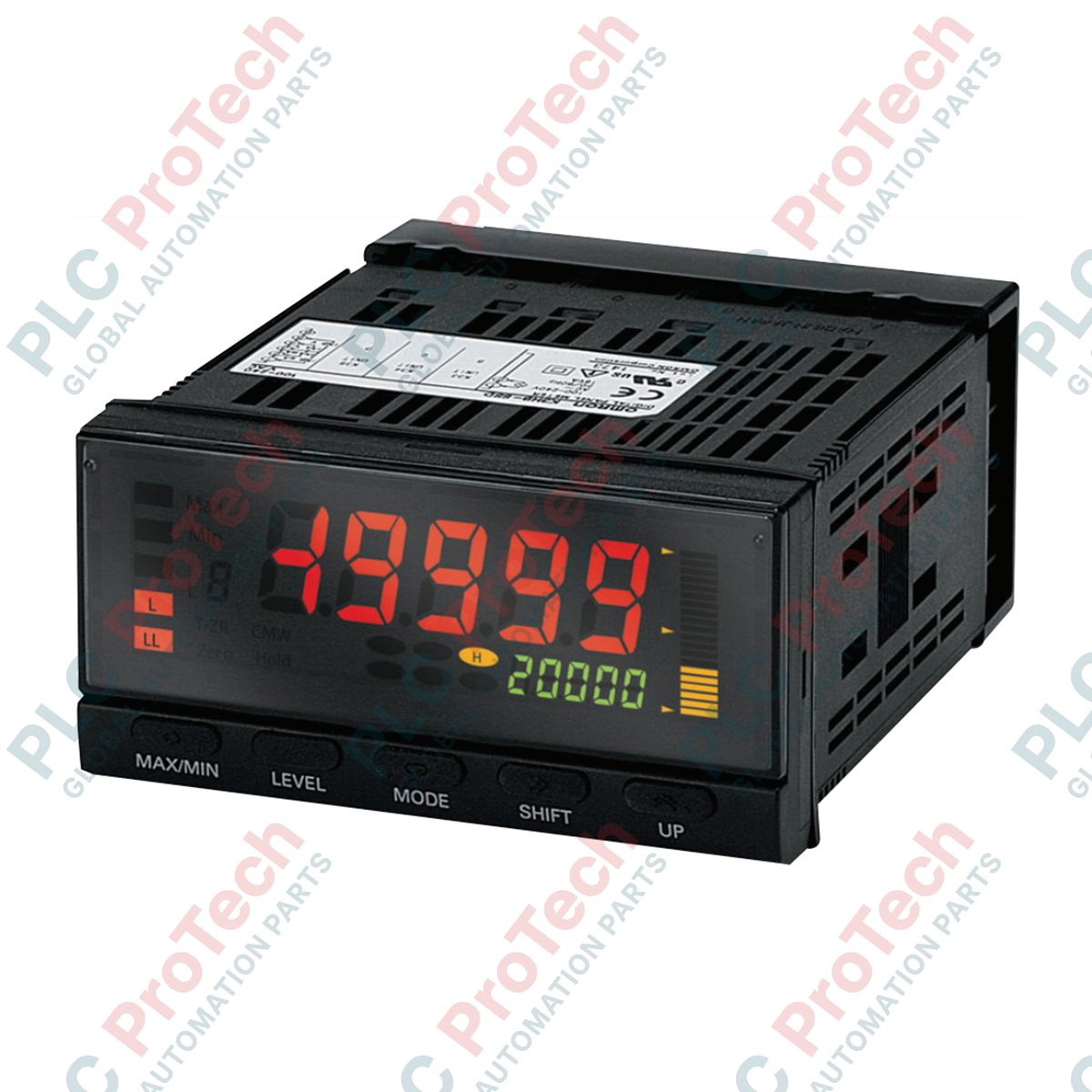

Omron K3HB-XVD-ABCD1 100-240VAC Indicatore di processo della serie K3HB

Descrizione

Progettato per la discriminazione di misure ad alta precisione nei sistemi industriali, l'indicatore digitale di processo Omron K3HB-XVD-ABCD1 100-240VAC fornisce la visualizzazione e il controllo in tempo reale dei segnali critici dei circuiti di tensione e corrente. Questo strumento da pannello dispone di un dinamico display bicolore che può alternare il verde e il rosso, consentendo agli operatori di controllo di identificare rapidamente a distanza i parametri fuori intervallo. Con un periodo di campionamento di 20 ms ad alta velocità, monitora i rapidi transitori del processo e invia dati affidabili ai sistemi di monitoraggio ausiliari tramite ingressi per eventi esterni.

Caratteristiche

• Conversione A/D ad alta velocità: In grado di campionare gli ingressi analogici di campo 50 volte al secondo (aggiornamenti ogni 20 ms) per una risposta in tempo reale.
• Allarme visivo dei limiti: Indicatori di uscita comparativi integrati con commutazione programmabile del colore (retroilluminazione verde/rossa) per un riconoscimento immediato dello stato.
• Indicatore di andamento: L'indicatore grafico a barre monitora visivamente gli andamenti operativi e la vicinanza ai limiti sul pannello frontale principale.
• Custodia poco profonda: Custodia a basso profilo con una profondità di montaggio di soli 95 mm dietro la cornice frontale, per massimizzare lo spazio per il cablaggio all'interno dei pannelli compatti.
• Ridimensionamento a due punti: Una semplice configurazione della calibrazione converte direttamente gli intervalli dei segnali analogici personalizzati in unità ingegneristiche definite dall'utente.
• Protezione ambientale: La struttura del pannello frontale raggiunge una protezione contro l'ingresso NEMA 4X / IP66 se abbinata alla guarnizione di tenuta fornita.

Applicazioni

• Monitoraggio del circuito del sensore: Ridimensionamento e visualizzazione in tempo reale degli ingressi dei trasmettitori industriali 0-10 V, 1-5 V o 4-20 mA.
• Monitoraggio dinamico di pressione e flusso: Ideale per applicazioni di rilevamento della pressione idraulica o pneumatica ad alta velocità che richiedono un campionamento rapido.
• Macchinari OEM automatizzati: Strumentazione visiva compatta per letture diagnostiche locali e discriminazione delle soglie di sicurezza.
• Ambienti soggetti a lavaggio: Linee di lavorazione alimentare, delle bevande e chimiche che richiedono componenti da pannello resistenti al lavaggio.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Quando si sostituiscono vecchi misuratori di processo digitali Omron (come le unità K3NX di precedente generazione), tenere presente che le dimensioni dell'apertura del pannello da 1/8 DIN corrispondono, ma le designazioni dei morsetti e le disposizioni dei blocchi terminali di cablaggio sono completamente diverse. Anche i livelli degli ingressi evento esterni possono richiedere una regolazione della scalatura nei parametri interni del menu software del K3HB rispetto ai modelli precedenti.

Problemi applicativi e note ingegneristiche

In ambienti con interferenze elettromagnetiche ad alta frequenza, ad esempio vicino a inverter a frequenza variabile (VFD) o a contattori di motori di potenza, il sistema di campionamento ad alta velocità di 20 ms del K3HB è soggetto a sfarfallio visibile del display. Si raccomanda vivamente di schermare le linee di ingresso, collegare la schermatura a terra in un solo punto e regolare il parametro del filtro digitale (elaborazione della media del filtro digitale) nella memoria di configurazione del K3HB per stabilizzare la lettura.

Suggerimenti per la messa in servizio e il cablaggio

Per una scalatura precisa, impostare innanzitutto l'intervallo di ingresso prima di applicare tensione agli ingressi del segnale. Utilizzare i parametri di conversione lineare per definire i limiti fisici superiore/inferiore. Assicurarsi che le viti dei morsetti siano serrate a una coppia di 0.5 N-m per mantenere l'integrità del collegamento in condizioni di espansione termica e vibrazioni industriali.
