Terminale programmabile Omron NB3Q-TW01B serie NB

Descrizione

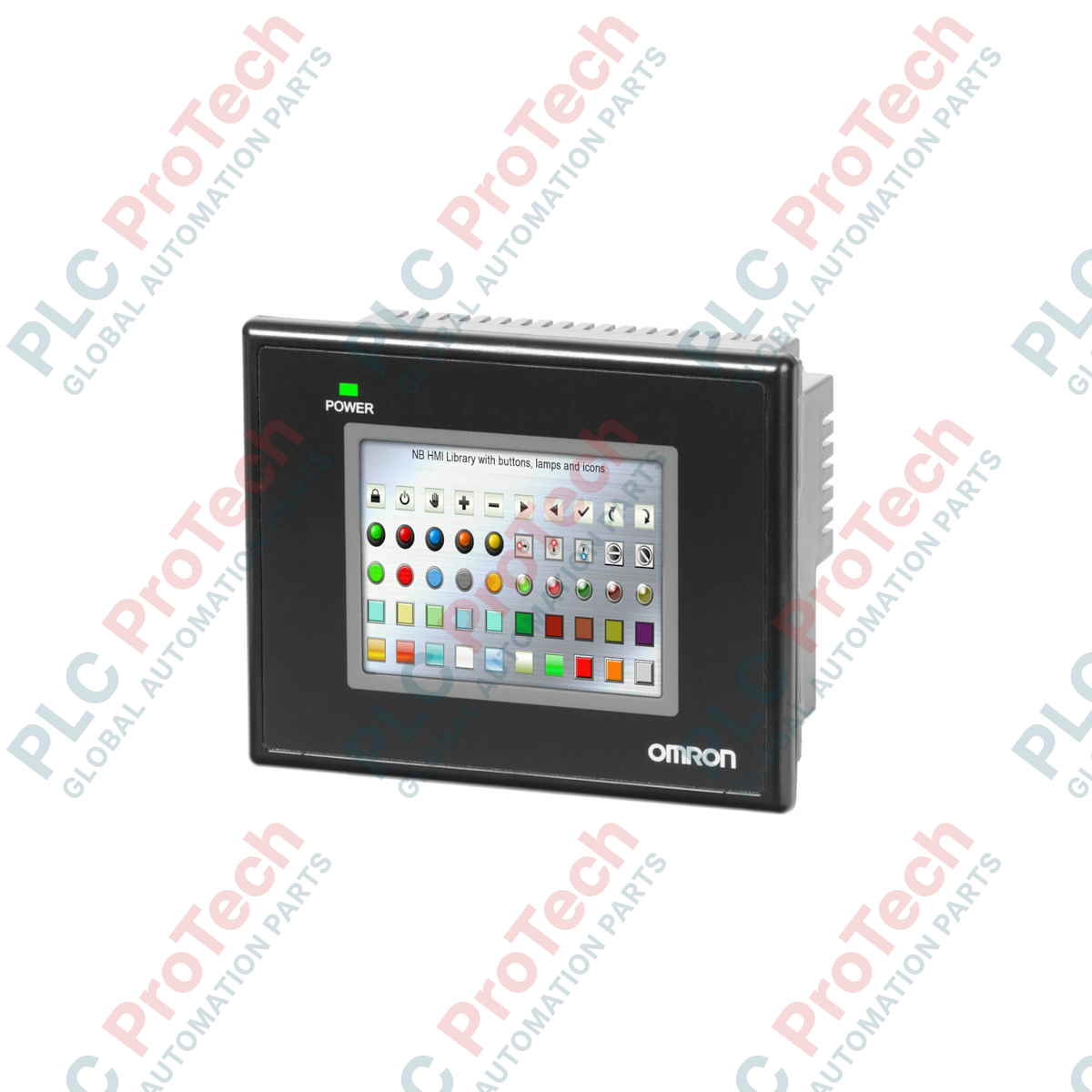

Progettato per offrire un controllo dell'interfaccia salvaspazio e un'interazione affidabile con l'operatore, Omron NB3Q-TW01B è un'interfaccia uomo-macchina (HMI) estremamente compatta della famiglia Serie NB. Questa unità integra un touchscreen a colori TFT di alta qualità con interfacce di comunicazione seriale, USB ed Ethernet integrate, fungendo da punto di controllo principale per i sistemi di automazione locali. Dotato di un pannello touch resistivo analogico robusto, è progettato per resistere ad azionamenti fisici ripetuti in ambienti industriali esigenti, mantenendo al contempo una precisione tattile affidabile.

Caratteristiche

• Display TFT a colori ad alta risoluzione: integra uno schermo a matrice attiva da 3.5 pollici con 65.536 colori per una visualizzazione chiara e ad alto contrasto di processi complessi.
• Interfaccia touch resistiva: progettato con uno schermo resistivo analogico ad alta durata, in grado di gestire attivazioni continue da parte dell'operatore, anche con i guanti.
• Opzioni di connettività versatili: integra Ethernet per il monitoraggio sull'intera rete, oltre a porte di comunicazione seriale e USB dedicate.
• Involucro compatto: il design della cornice a basso profilo consente un montaggio pulito e a filo in pannelli di controllo e console operatore con spazio limitato.
• Lunga durata della retroilluminazione: la tecnologia di retroilluminazione LED industriale garantisce un'illuminazione stabile e duratura durante cicli operativi continui.

Applicazioni

• Sistemi automatizzati per il confezionamento e l'inscatolamento.
• Sistemi compatti di controllo per skid di pompaggio e pannelli per il trattamento delle acque.
• Sistemi di controllo HVAC e distribuzione delle utenze degli edifici.
• Sistemi di tracciamento, smistamento e movimentazione dei materiali.
• Macchinari specializzati per test tessili e ambientali.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

Sebbene NB3Q-TW00B e NB3Q-TW01B condividano le stesse dimensioni meccaniche e la stessa apertura di montaggio, non sono equivalenti funzionali direttamente intercambiabili. La variante TW01B integra un controller Ethernet dedicato, assente nel modello TW00B. Quando si esegue l'aggiornamento da un modello solo seriale al TW01B, verificare e aggiornare le configurazioni dei driver di comunicazione nell'ambiente di programmazione NB-Designer prima di scaricare il progetto runtime.

Problemi applicativi e note tecniche

Negli involucri elettrici ad alta temperatura o non ventilati, la temperatura ambiente interna locale deve essere monitorata attentamente per assicurarsi che non superi il limite massimo di esercizio di 50 °C. Il funzionamento vicino alla soglia termica superiore può causare un degrado accelerato della retroilluminazione LCD e lievi variazioni nella calibrazione del touchscreen resistivo. Evitare di installare questo dispositivo accanto ad apparecchiature che producono calore, come azionamenti a frequenza variabile ad alta capacità o reattanze di linea in serie.

Suggerimenti per la messa in servizio e il cablaggio

Per una comunicazione affidabile e priva di disturbi quando si utilizza l'opzione seriale RS-485 sulla porta COM1, utilizzare sempre cavi schermati a doppino intrecciato. Collegare direttamente il terminale di terra funzionale (FG) a un unico punto di terra a bassa impedenza. Se i problemi di rumore persistono in ambienti con forti interferenze elettromagnetiche, verificare che l'HMI e il PLC host associato condividano un potenziale di riferimento comune e installare un resistore terminale dedicato da 120 ohm a ciascuna estremità della linea di rete RS-485.
