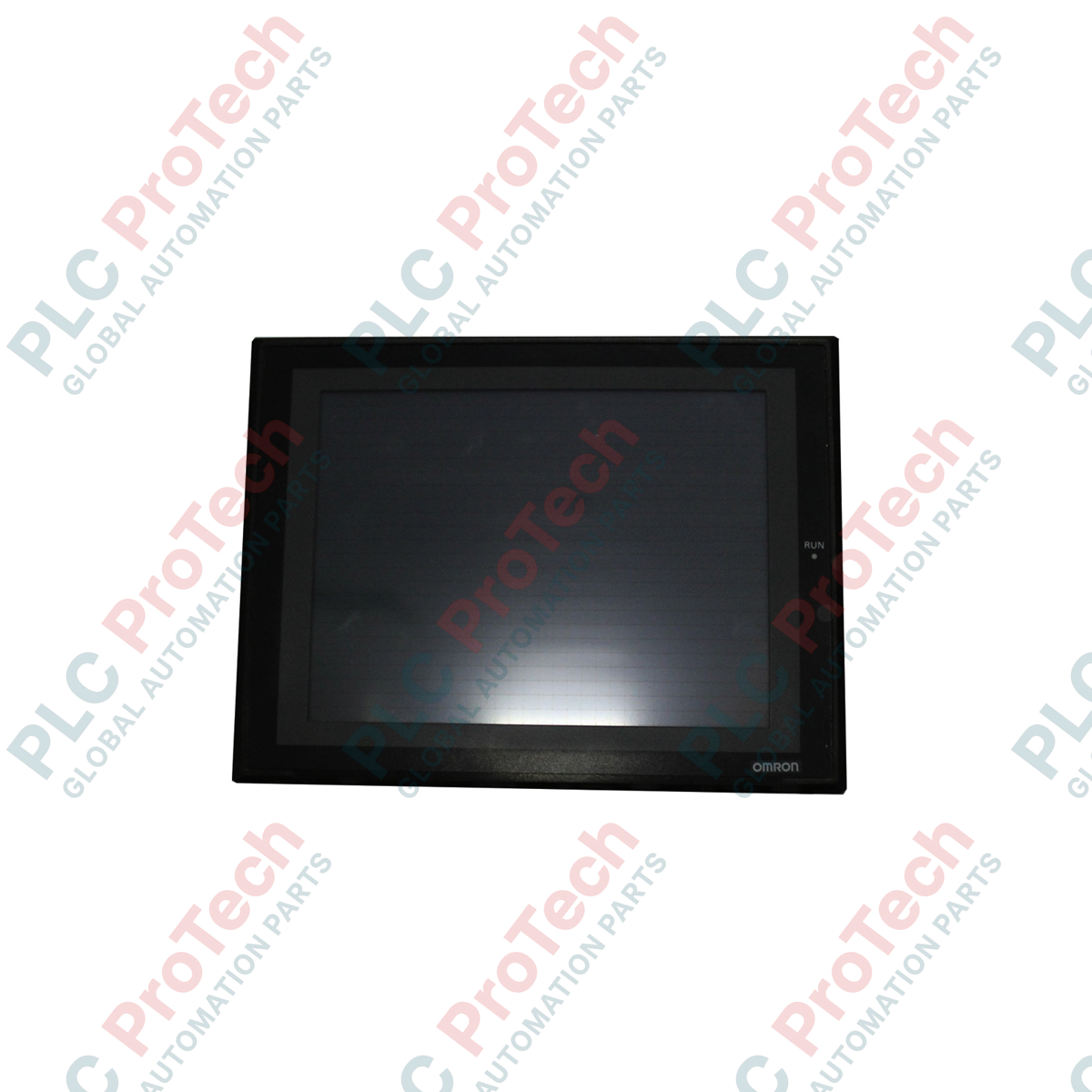

Omron NS10-TV00B-ECVW Terminale programmabile della serie NS

Descrizione

Progettato per fornire il controllo dell'interfaccia uomo-macchina nei sistemi di automazione industriale per impieghi gravosi, il terminale con display TFT a colori Omron NS10-TV00B-ECVW da 10,4 pollici è progettato per una visualizzazione affidabile e l'interazione con l'operatore. Alimentata a 24 V CC, questa unità di visualizzazione utilizza uno schermo VGA da 640 x 480 punti ad alta visibilità, che fornisce letture chiare dello stato del sistema senza richiedere un controller di rete integrato. Dotata di un'elegante mascherina nera, si interfaccia nativamente con i PLC Omron e i controller secondari tramite due collegamenti seriali, eliminando il sovraccarico software grazie a componenti per schermate preconfigurati.

Caratteristiche

• Schermo TFT a colori ad alta risoluzione: visualizza grafiche vivaci e layout diagnostici con 256 colori alla risoluzione VGA.
• Doppie interfacce RS-232C: consentono la comunicazione simultanea con più dispositivi di controllo o configurazioni di programmazione punto-punto.
• Supporto Smart Active Parts (SAP): riduce i tempi di progettazione utilizzando componenti di libreria per schermate pronti all'uso, collegati direttamente ai registri del PLC.
• Collegamento USB slave: interfaccia upstream ad alta velocità per il trasferimento diretto dei programmi e la modifica dei database delle schermate.
• Mascherina frontale industriale robusta: dotata di una mascherina frontale nera e resistente, conforme ai gradi di protezione standard IP65 contro polvere e acqua quando installata a pannello.

Applicazioni

• Pannelli di controllo per linee di confezionamento automatizzate e monitoraggio dei lotti.
• Stazioni di visualizzazione per sistemi di trasporto e smistamento dei materiali.
• Interfacce uomo-macchina (HMI) per macchine utensili, destinate alla diagnostica locale.
• Involucri per la lavorazione degli alimenti e il monitoraggio ambientale.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Questo modello funziona come sostituzione fisica e funzionale diretta delle precedenti revisioni dei pannelli della serie NS10 da 10,4 pollici. I progetti esistenti configurati per i terminali NS10-TV00B standard possono essere distribuiti direttamente sulla variante ECVW senza conversioni grafiche utilizzando il software CX-Designer. Tenere presente che, trattandosi di un'unità solo seriale (TV00B), non può ospitare direttamente tag EtherNet/IP; i progetti di rete devono essere convertiti ai protocolli di comunicazione seriale Host Link o Sysmac Way.

Problemi applicativi e note di progettazione

Assicurarsi che le aperture di ventilazione del pannello non siano mai ostruite quando viene installato in involucri non ventilati. Se la temperatura ambiente all'interno del pannello supera i 50 degC, il decadimento della retroilluminazione a catodo freddo subirà un'accelerazione. Per ridurre al minimo le immagini residue e gli scostamenti nella registrazione del tocco, collegare a terra il terminale direttamente alla piastra di montaggio dell'involucro mediante una treccia di rame corta a bassa impedenza.

Suggerimenti per la messa in servizio e il cablaggio

Quando si realizzano linee di comunicazione RS-232C per questo pannello, utilizzare sempre cavi a doppino intrecciato con doppia schermatura per tratte superiori a 3 metri. Tenere questi cavi di comunicazione separati dai cavi di alimentazione dei motori o dai percorsi di uscita degli azionamenti a frequenza variabile di almeno 150 mm per evitare disturbi e perdite di pacchetti.

Linee guida per l'installazione
