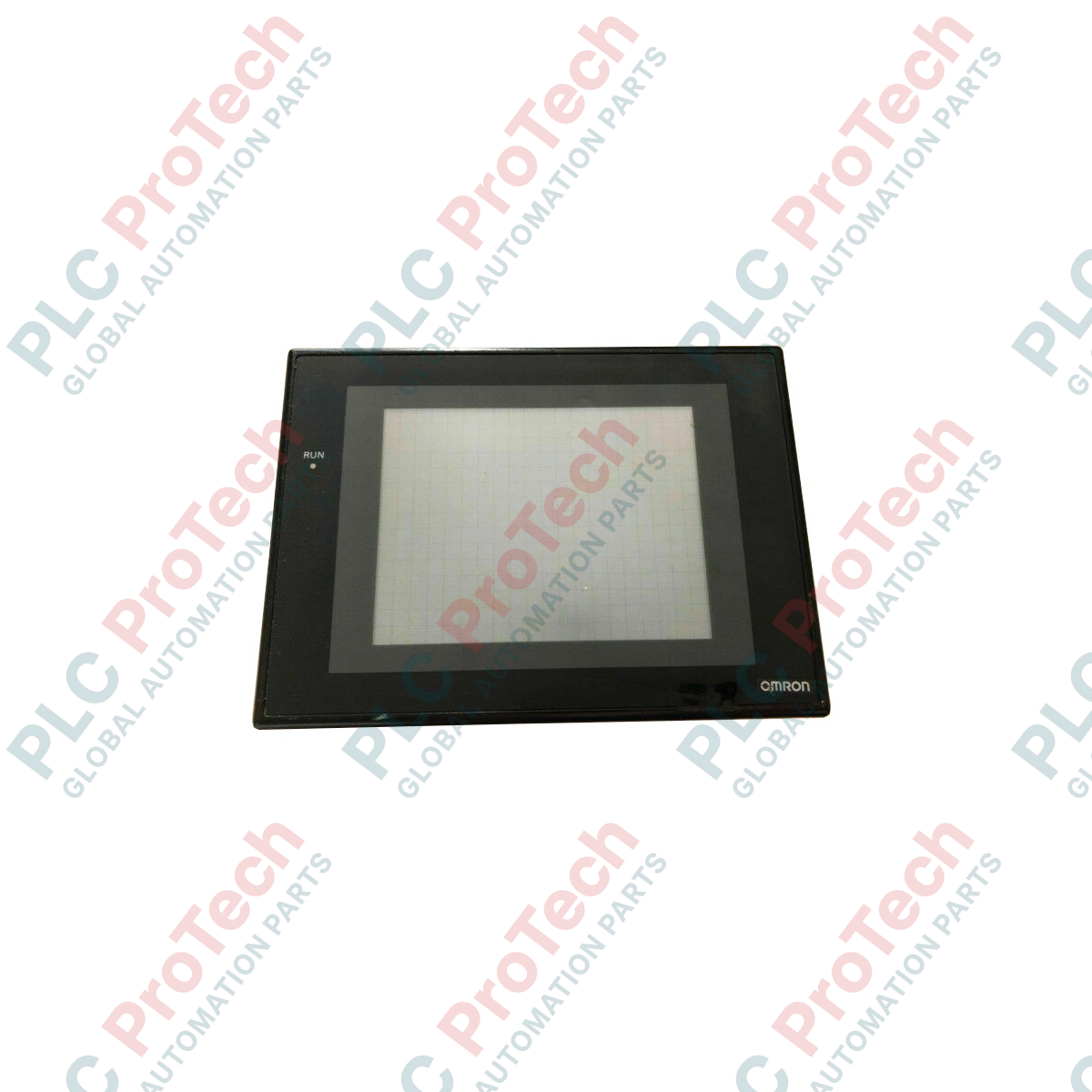

Pannello display interattivo Omron NS5-SQ10B-ECV2 Serie NS

Descrizione

Progettato per integrarsi direttamente nelle architetture di automazione di fabbrica, l'Omron NS5-SQ10B-ECV2 funge da interfaccia uomo-macchina (HMI) ad alta affidabilità per il monitoraggio e il controllo dei processi in tempo reale. Questa unità è dotata di un display LCD TFT a colori da 5,7 pollici ad alta visibilità, che garantisce una diagnostica chiara e un'interazione agevole con l'operatore negli ambienti industriali più esigenti. Grazie alla retroilluminazione a LED aggiornata, questo modello offre una luminanza costante e una durata operativa prolungata rispetto alle versioni precedenti con retroilluminazione CCFL. La configurazione e la progettazione delle schermate vengono gestite senza soluzione di continuità utilizzando lo strumento di supporto CX-Designer, consentendo agli ingegneri di implementare rapidamente schermate grafiche complesse, sistemi di monitoraggio degli allarmi e funzioni di registrazione dei dati.

Caratteristiche

• Schermo LCD TFT a colori: display ad alto contrasto con una matrice di 320 x 240 punti (QVGA) per una rappresentazione visiva precisa degli schemi industriali.
• Retroilluminazione a LED: tecnologia di retroilluminazione a lunga durata ed energeticamente efficiente che elimina lo stress termico e l'oscuramento precoce.
• Architettura di programmazione robusta: pienamente compatibile con CX-Designer per semplificare la mappatura del database dei tag e la creazione delle schermate.
• Involucro di livello industriale: robusto alloggiamento nero progettato per resistere ai normali agenti contaminanti industriali e alle sollecitazioni meccaniche.
• Opzioni di comunicazione flessibili: porte integrate che supportano collegamenti seriali punto-punto e multidrop ai PLC.

Applicazioni

• Controllo e diagnostica di macchinari per l'imballaggio.
• Sistemi di automazione per trasportatori e movimentazione dei materiali.
• Monitoraggio degli impianti municipali di trattamento delle acque e delle acque reflue.
• Interfacce terminali per celle di assemblaggio automobilistico.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il NS5-SQ10B-ECV2 è dotato di un gruppo di retroilluminazione a LED aggiornato che sostituisce le obsolete varianti con retroilluminazione CCFL (come il modello standard NS5-SQ10B-V2). Questa versione hardware è completamente retrocompatibile. I progetti software dello schermo esistenti, creati per i modelli V2 precedenti, possono essere trasferiti direttamente all'unità ECV2 tramite CX-Designer senza conversione del database; tuttavia, si consiglia vivamente di aggiornare la versione del programma di sistema (firmware) del pannello di destinazione affinché corrisponda alla versione runtime più recente, per evitare problemi di offset delle coordinate del touchscreen.

Problemi applicativi e note ingegneristiche

Quando si installa questo display in quadri di controllo chiusi, assicurare un'adeguata ventilazione per convezione naturale. Il pannello è progettato per funzionare fino a 50 degC, ma il funzionamento prolungato oltre 45 degC in spazi ristretti insieme a componenti caldi come alimentatori o azionamenti per motori può accelerare il deterioramento della retroilluminazione. Mantenere una distanza libera minima di 100 mm intorno al telaio posteriore dello schermo.

Suggerimenti per la messa in servizio e il cablaggio

Far passare sempre le linee di alimentazione a 24 V CC attraverso un filtro antirumore dedicato se il sistema è installato vicino a carichi induttivi ad alta frequenza o a inverter a frequenza variabile (VFD). Collegare il terminale di terra funzionale (FG) direttamente a una messa a terra industriale a bassa resistenza e a punto singolo per evitare anomalie statiche al contatto o perdite di pacchetti di comunicazione sulle porte RS-232C.

Linee guida per l'installazione
