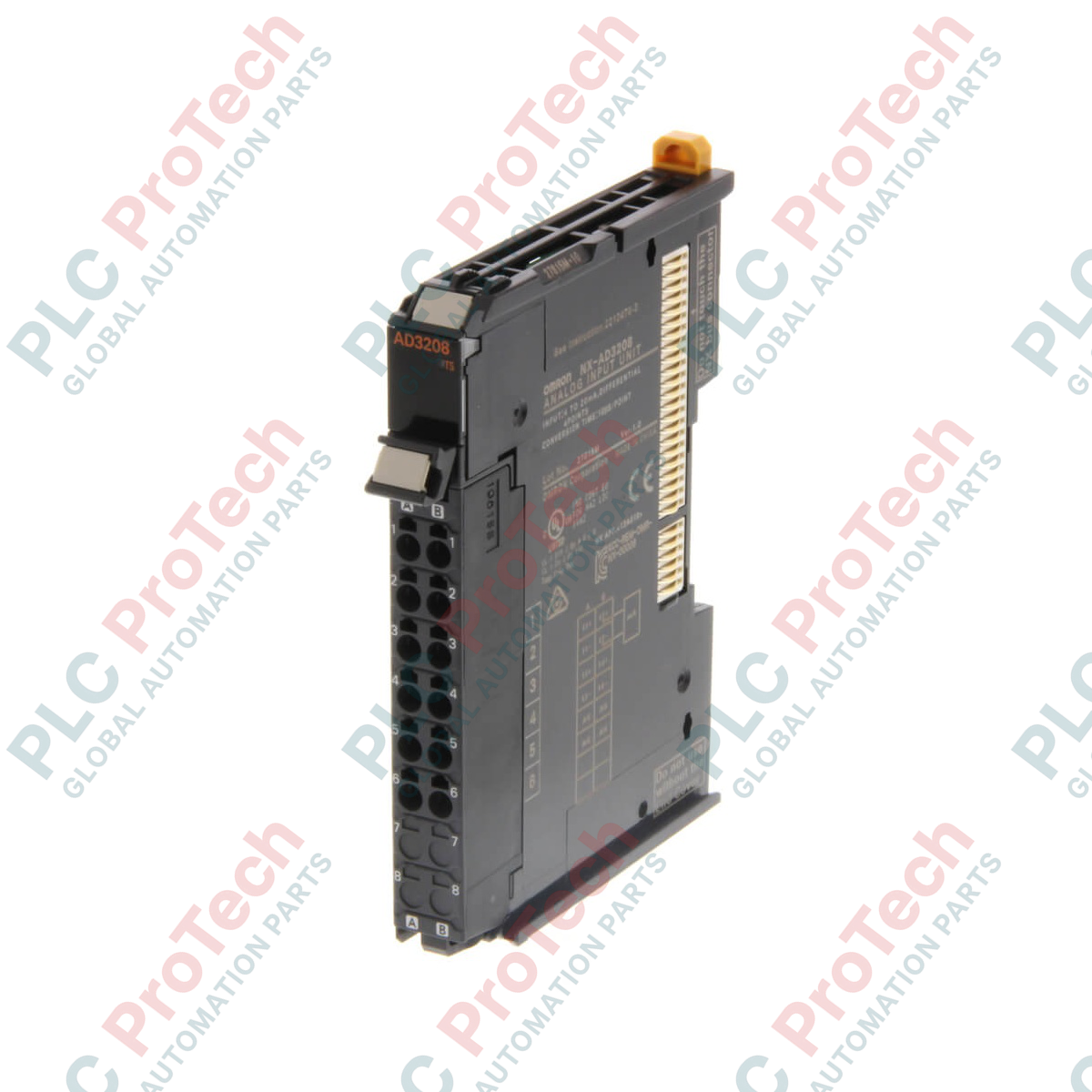

Unità di ingresso analogico Omron NX-AD3208 della serie NX

Descrizione

Progettato per l'integrazione sincrona nelle architetture di controllo delle macchine Sysmac, il modulo di ingresso analogico Omron NX-AD3208 offre un monitoraggio della corrente ad alta velocità e alta risoluzione per applicazioni industriali esigenti. Questo modulo di ingresso analogico elabora quattro canali di corrente differenziali, utilizzando un preciso intervallo di ingresso da 4 a 20 mA per monitorare trasmettitori di campo critici. Con una straordinaria velocità di conversione di 10 microsecondi per punto e una risoluzione di 1/30000, il modulo fornisce un feedback estremamente dettagliato per supportare l'ottimizzazione dei processi in tempo reale e i circuiti di controllo del movimento sincronizzati.

Caratteristiche

• Quattro canali differenziali: supporta quattro circuiti di ingresso in corrente indipendenti che utilizzano la misurazione differenziale per ridurre la sensibilità al rumore.
• Alta risoluzione: valuta i segnali in ingresso da 4 a 20 mA fino a 1/30000 del fondo scala, per una precisione eccezionale.
• Ciclo di conversione rapido: converte i segnali a una velocità di 10 microsecondi per punto, riducendo la latenza complessiva del circuito di controllo.
• Metodi di aggiornamento flessibili: supporta sia l'aggiornamento I/O sincrono sia le modalità di aggiornamento Free-Run, per adattarsi a velocità di aggiornamento della rete specifiche.
• Connessione senza utensili: dispone di una morsettiera a innesto, senza viti, con 12 terminali, per accelerare le installazioni sul campo e ridurre al minimo gli errori di cablaggio.

Applicazioni

• Monitoraggio continuo della portata e circuiti di feedback della posizione delle valvole.
• Rilevamento della pressione ad alta velocità in macchinari idraulici e pneumatici.
• Monitoraggio del livello in serbatoi di processo e sistemi di distribuzione.
• Linee di macchine coordinate multiasse in esecuzione su reti EtherCAT.

Specifiche tecniche

Modelli alternativi e compatibilità

L'NX-AD3208 si integra perfettamente con le unità CPU della serie NX, le unità coupler di comunicazione (come il coupler EtherCAT NX-ECC) e le unità di controllo della comunicazione della serie NX. Quando si configurano architetture di controllo complesse, verificare i limiti di potenza totali del bus NX, poiché questo modello consuma fino a 1.30 W a seconda del dispositivo host. Per le architetture basate sulla tensione, fare riferimento ai modelli equivalenti della serie NX-AD36 per evitare errori di cablaggio.

Problemi applicativi e note tecniche

Si noti che non vi è isolamento galvanico tra i singoli canali di ingresso dell'NX-AD3208. L'isolamento è fornito solo tra i circuiti di ingresso e il bus NX interno (tramite trasformatore e isolatori digitali). Poiché i singoli canali di ingresso condividono un riferimento interno comune, è necessario assicurarsi che tutti i trasmettitori di loop esterni siano alimentati dal loop o adeguatamente isolati esternamente per prevenire loop di massa e letture errate. La corrente massima assoluta nominale per canale è di +/-30 mA; il superamento di questo limite può causare danni termici alle resistenze interne di rilevamento di precisione da 250 Ohm.
