Unità di uscita a impulsi Omron NX-PG0112 serie NX

Descrizione

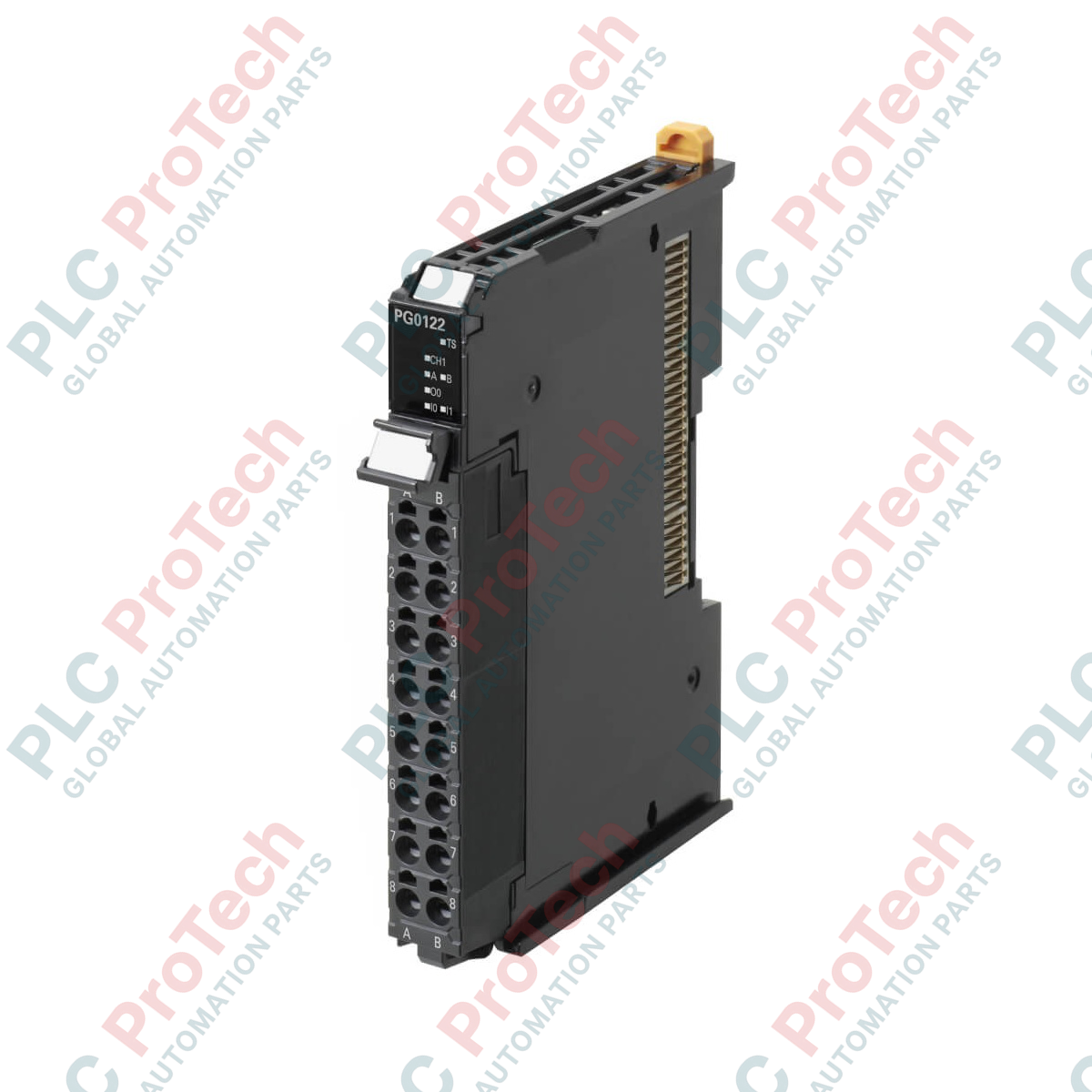

Il controllo del posizionamento all'interno della piattaforma di automazione Sysmac viene realizzato in modo integrato utilizzando questa unità di uscita a impulsi a 1 canale Omron NX-PG0112. Integrato direttamente con le unità CPU della serie NX o con le unità accoppiatore EtherCAT, questo modulo offre un controllo affidabile ad anello aperto per azionamenti di motori passo-passo e sistemi servo che accettano comandi a treno di impulsi. Progettato con un'interfaccia NPN a collettore aperto, supporta l'elaborazione ad alta velocità con aggiornamento sincrono per allineare con precisione le attività di posizionamento al ciclo del controller di rete principale.

Caratteristiche principali

• Aggiornamento sincrono degli I/O: Sincronizza la temporizzazione delle uscite direttamente con il ciclo della rete EtherCAT, eliminando il jitter e la deriva temporale nelle configurazioni multiasse.
• Due formati di uscita: Configurabile per uscite a impulsi avanti/indietro oppure a impulsi/direzione, per supportare diverse topologie degli ingressi dei driver.
• I/O locali integrati: Dotato di 2 ingressi esterni dedicati (ad esempio, segnali di origine, limite o latch) e 3 uscite fisiche per gestire gli stati del sistema di azionamento locale.
• Connessione senza utensili: Utilizza una morsettiera a molla senza viti a 16 punti, che accelera notevolmente l'assemblaggio dell'armadio e riduce al minimo i guasti al cablaggio causati dalle vibrazioni.
• Profilo ultracompatto: La larghezza ridotta di 12 mm consente di risparmiare spazio prezioso sui gruppi standard con guida DIN.

Applicazioni industriali

• Macchinari per il confezionamento: Indicizzazione e alimentazione precise, nonché posizionamento preciso delle tavole rotanti indicizzate.
• Lavorazione dei semiconduttori: Movimentazione dei wafer altamente ripetibile e posizionamento preciso in configurazioni a portale per camere bianche.
• Sistemi di alimentazione: Controllo dinamico della velocità e della posizione dei motori passo-passo nelle applicazioni di smistamento automatizzato e alimentazione dei componenti.

Specifiche tecniche

Connessioni e interfacce

La disposizione dei morsetti a inserimento rapido a 16 punti sulla parte anteriore dell'NX-PG0112 gestisce la distribuzione dell'alimentazione CC, degli interruttori di ingresso e dei percorsi dei comandi del driver. Assicurarsi di separare adeguatamente le linee di impulsi ad alta frequenza dai circuiti di alimentazione principali.

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

A differenza delle versioni con driver di linea differenziale, come NX-PG0122, NX-PG0112 utilizza hardware NPN a collettore aperto. Assicurarsi che l'azionamento passo-passo o servo disponga di opzioni di pull-up integrate o esterne compatibili con il circuito della tensione di comando, che in genere richiede un percorso di pull-up a 24 VCC per ottenere tempi di salita e discesa puliti.

Problemi applicativi e note ingegneristiche

Poiché si tratta di un'unità a collettore aperto, l'integrità del segnale si deteriora rapidamente con la distanza a causa della capacità della linea. Mantenere rigorosamente le lunghezze fisiche dei cavi inferiori a 3 metri dai morsetti del modulo all'interfaccia dell'azionamento del motore per prevenire l'attenuazione del segnale e il mancato conteggio dei posizionamenti alle alte frequenze degli impulsi, prossime alla velocità massima di 500 kpps.

Suggerimenti per la messa in servizio e il cablaggio

Quando si configura Sysmac Studio, registrare questa unità sotto l'accoppiatore EtherCAT o il rack CPU e assegnare i parametri dell'asse nelle impostazioni del controllo del movimento. Verificare attentamente che la variabile dell'asse sia configurata come asse di controllo della posizione a singolo asse. Utilizzare sempre cavi schermati a doppino intrecciato per le linee di uscita dei comandi, collegando saldamente le schermature a terra all'ingresso dell'armadio dell'azionamento.
