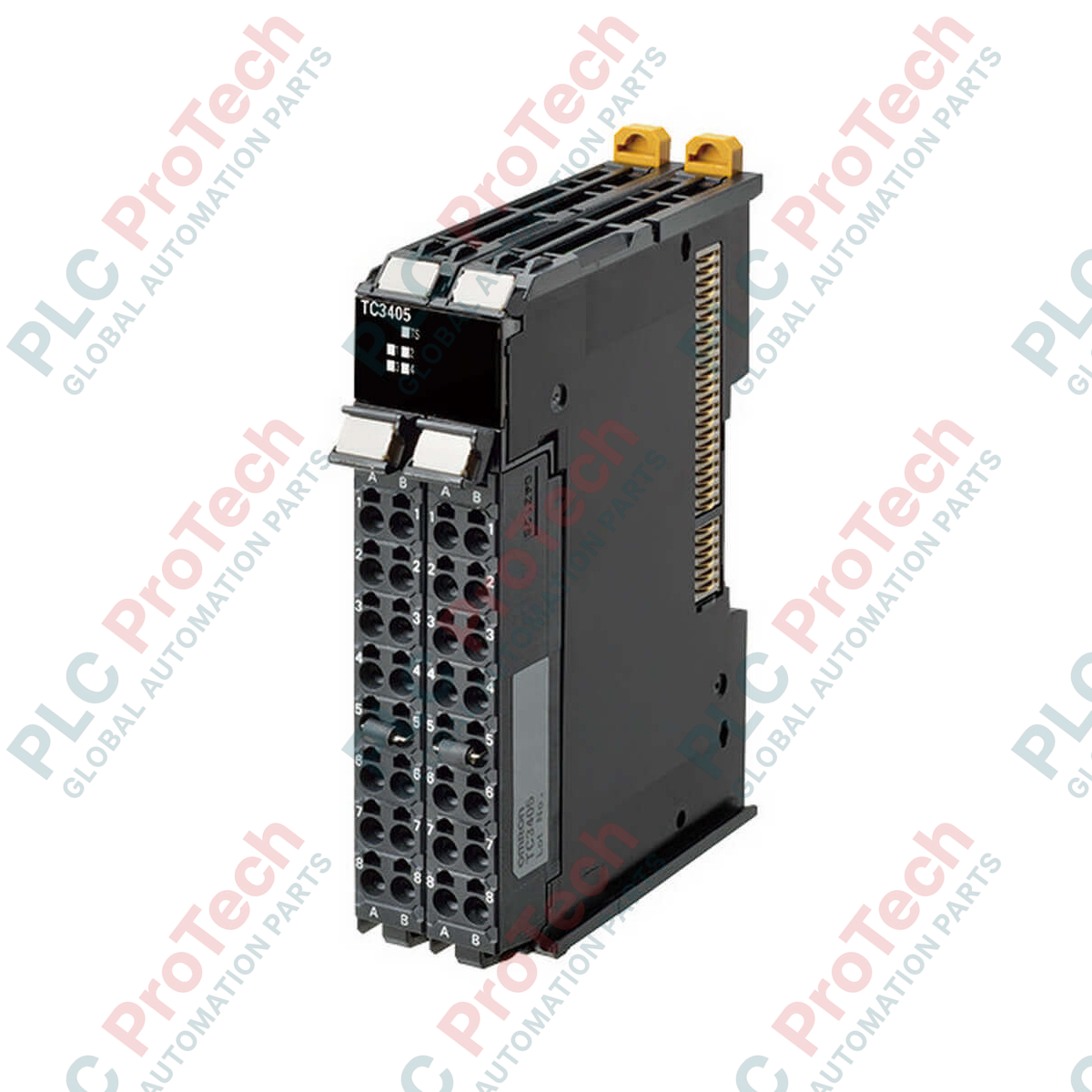

Omron NX-TC3405 Unità di controllo della temperatura della serie NX

Descrizione

Progettato per la gestione termica a più loop all'interno della piattaforma di automazione Sysmac, Omron NX-TC3405 offre un controllo della temperatura ad alta velocità e precisione su quattro canali indipendenti. Questo modulo della serie NX si interfaccia direttamente con il bus I/O NX, elaborando gli ingressi analogici provenienti da un'ampia varietà di termocoppie e RTD per gestire loop di controllo precisi del riscaldamento o del raffreddamento. Grazie al formato compatto e alle funzioni integrate di sicurezza e rilevamento dei guasti, ottimizza lo spazio nel quadro mantenendo un'elevata stabilità termica in ambienti industriali difficili.

Caratteristiche principali

• Ingresso isolato a 4 canali: supporta i profili dei sensori B, C (WRe5-26), E, J, JPt100, K, L, N, P (PLII), Pt100, R, S, T e U.
• Elaborazione ad alta velocità: il tempo di conversione estremamente rapido di 50 ms per unità garantisce una risposta rapida del circuito chiuso.
• Uscite PWM PNP: quattro uscite digitali da 24 VDC (21 mA per punto), ottimizzate per il controllo di relè a stato solido (SSR).
• Rilevamento della bruciatura del riscaldatore: il monitoraggio in tempo reale delle correnti del riscaldatore rileva immediatamente gli eventi di guasto.
• Morsetti Push-in Plus: il design a doppio connettore rimovibile riduce i tempi di cablaggio e garantisce terminazioni resistenti alle vibrazioni.

Applicazioni

• Controllo delle zone del cilindro per estrusione di materie plastiche, stampaggio a soffiaggio e stampaggio a iniezione.
• Macchinari per confezionamento form-fill-seal e ganasce di saldatura.
• Forni industriali per cottura, tunnel di essiccazione e forni per trattamenti termici.
• Camere per la lavorazione di wafer semiconduttori e apparecchiature per test ambientali.

Specifiche tecniche

Modelli alternativi e compatibilità

L'NX-TC3405 appartiene alla serie modulare NX, compatibile con le unità CPU NJ/NX e le unità accoppiatore EtherCAT, come l'NX-ECC203. Quando si sostituiscono sistemi più datati o si configurano sistemi di controllo personalizzati, tenere presente che l'NX-TC3405 dispone di uscite PNP (logica source). Per i requisiti NPN (logica sink), specificare l'NX-TC3406. Inoltre, se sono necessari solo due circuiti di controllo, prendere in considerazione l'NX-TC2405 a 2 canali per ottimizzare la disposizione nel quadro e i costi dell'hardware.

Problemi applicativi e note progettuali

Un aspetto progettuale essenziale è il limite di corrente di 21 mA per ogni punto di uscita sui canali di controllo digitali. Il tentativo di commutare direttamente carichi induttivi ad alto assorbimento o relè meccanici danneggerà lo stadio di uscita interno. Si raccomanda vivamente di instradare queste uscite attraverso un relè statico (SSR) compatibile con ingresso a livello logico. Per ottenere letture accurate della temperatura, assicurarsi che il sensore della giunzione fredda della termocoppia sul blocco morsetti non sia esposto ai flussi d'aria diretti delle ventole di raffreddamento all'interno del quadro elettrico, poiché le correnti d'aria locali possono alterare gli algoritmi di compensazione della giunzione fredda.

Suggerimenti per la messa in servizio e il cablaggio

Durante la configurazione iniziale in Sysmac Studio, assicurarsi che il tipo di ingresso selezionato corrisponda esattamente al sensore collegato, ad esempio di tipo K o Pt100, per evitare errori di calcolo. Tenere i cavi dei sensori separati dalle linee CA ad alta tensione per ridurre al minimo l'accoppiamento del rumore elettromagnetico. Utilizzare cavi schermati a doppino intrecciato per i collegamenti delle termocoppie e collegare a terra la schermatura solo dal lato del quadro di controllo. I morsetti Push-in Plus supportano fili rigidi fino a 1.5 mm2 o fili flessibili standard con puntalini; evitare fili flessibili stagnati o nudi per garantire nel tempo una connessione affidabile a tenuta di gas.
