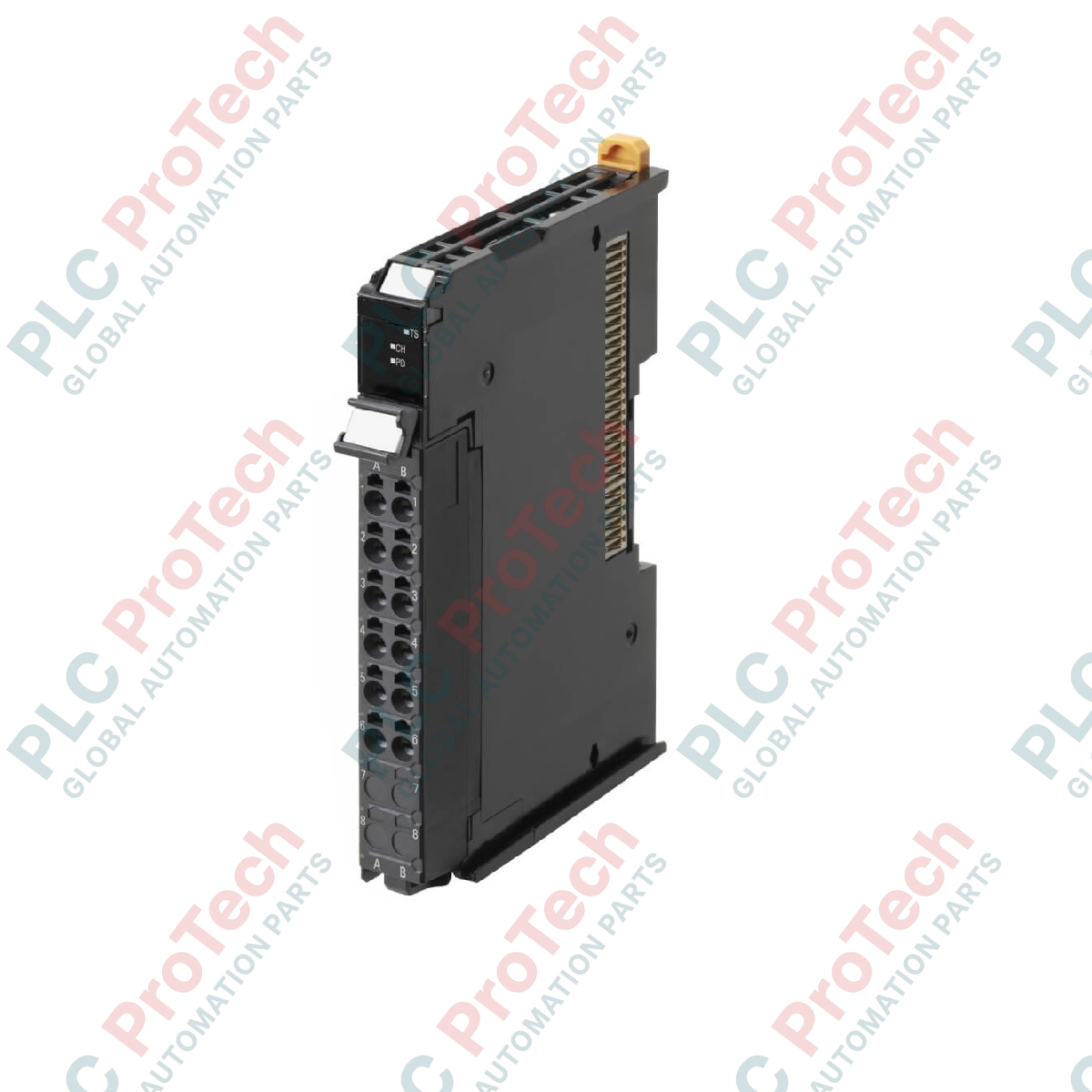

Omron NX-TS2102 Unità di ingresso temperatura della serie NX

Descrizione

Progettata per il monitoraggio termico ad alta velocità all'interno della piattaforma di automazione Sysmac, l'unità Omron NX-TS2102 fornisce l'acquisizione di dati di temperatura ad alta risoluzione direttamente all'interfaccia del bus NX. Questa unità di ingresso per termocoppie a 2 punti consente il monitoraggio della temperatura in tempo reale con un tempo di ciclo di conversione ultra-ridotto di 10 ms per unità, rendendola una scelta eccellente per i processi dinamici di riscaldamento e raffreddamento a circuito chiuso. Grazie a una morsettiera con terminali a molla senza viti e 16 terminali di collegamento, il modulo semplifica la messa in servizio sul campo, garantendo al contempo terminazioni dei cavi resistenti alle vibrazioni in ambienti industriali esigenti.

Caratteristiche

• Ingresso a doppio canale: supporta due punti di ingresso indipendenti per termocoppie in un profilo compatto largo 12 mm.
• Elevata velocità di conversione: raggiunge un rapido tempo di conversione di 10 ms per unità per configurazioni di circuiti di controllo con risposta termica rapida.
• Misurazione ad alta risoluzione: offre una risoluzione massima di 0,01 °C per una regolazione dei processi altamente precisa.
• Compatibilità universale con le termocoppie: interfaccia direttamente con i tipi di sensore K, J, T, E, L, U, N, R, S, WRe5-26 e PLII.
• Isolamento robusto: utilizza l'isolamento galvanico tramite un trasformatore e un isolatore digitale tra gli ingressi e il bus NX interno, nonché tra i canali.
• Aggiornamento in esecuzione libera: utilizza il metodo di aggiornamento I/O in esecuzione libera per l'elaborazione continua in background non sincronizzata.

Applicazioni

• Estrusione di materie plastiche e stampaggio a iniezione: controllo ad alta precisione della temperatura delle zone del cilindro.
• Macchinari per il packaging: gestione termica delle ganasce di saldatura e degli elementi riscaldanti per il confezionamento termoretraibile.
• Forni e fornaci industriali: registrazione dei profili di trattamento termico multizona e controllo dei bruciatori.
• Processi dei semiconduttori: monitoraggio termico critico delle camere ambientali e analisi della stabilità.

Specifiche tecniche

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

Il modello NX-TS2102 è altamente compatibile con l'intera piattaforma Sysmac, inclusi i controller delle serie NX102, NX1P2 e NJ quando si utilizzano unità accoppiatore EtherCAT o EtherNet/IP. Se il processo richiede sensori RTD (come Pt100) invece delle termocoppie, considerare il modello alternativo NX-TS2101. Per le installazioni che richiedono una maggiore densità in un singolo slot, il modello a 4 canali NX-TS3102 è un'alternativa funzionale diretta con caratteristiche di conversione simili.

Problemi applicativi e note tecniche

Per ottenere la risoluzione di conversione massima specificata di 0.01 degC, il modulo richiede un periodo di riscaldamento di 45 minuti dopo l'avvio del sistema. Negli armadi di controllo ad alta densità, evitare di collocare componenti ad alta potenza (come contattori, azionamenti a frequenza variabile o alimentatori) immediatamente accanto all'unità di temperatura, poiché la radiazione termica localizzata può alterare la lettura di riferimento della compensazione della giunzione fredda (CJC) integrata.

Suggerimenti per la messa in servizio e il cablaggio

Quando si cabla la morsettiera senza viti a 16 pin, assicurarsi che i fili di prolunga della termocoppia corrispondano alla corretta composizione della lega del tipo di sensore (ad esempio, filo di prolunga di tipo K per termocoppie di tipo K) fino al morsetto, per evitare giunzioni parassite. Utilizzare cavi per termocoppie schermati, collegando la schermatura a un unico punto di messa a terra a bassa impedenza per ridurre al minimo il rumore elettrico indotto dai cablaggi di rete adiacenti.
