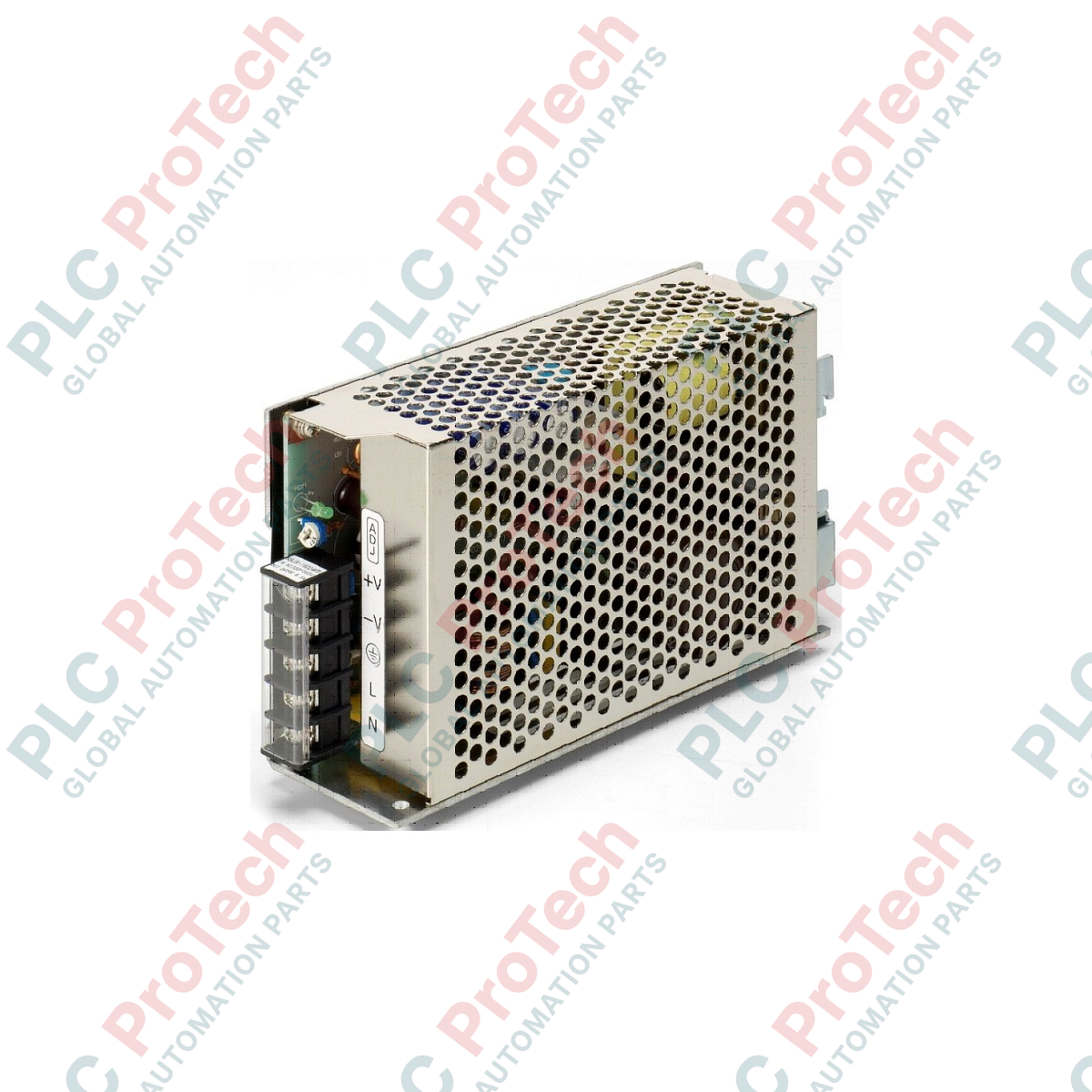

Omron S8JX-G10024CD Alimentatore switching S8JX

Descrizione

Fornendo una sorgente di alimentazione CC altamente stabile per i macchinari automatizzati, Omron S8JX-G10024CD è un alimentatore switching da 100 W, coperto e montato su guida DIN. Questa unità converte gli ingressi CA standard ad ampio intervallo in un'uscita regolata a 24 V CC, rendendola un componente essenziale per l'alimentazione di PLC, sensori, pannelli HMI e circuiti di controllo industriali. Progettato con un ingombro compatto e protezioni di sicurezza integrate, S8JX-G10024CD garantisce un funzionamento continuo in ambienti difficili all'interno dei quadri, dove lo spazio e la gestione termica sono fondamentali.

Caratteristiche

• Struttura robusta e coperta: protegge fisicamente i componenti interni riducendo al contempo il rischio di contatto accidentale con i terminali elettrici sotto tensione.
• Compatibilità con ingresso CA universale: supporta le tensioni di rete monofase standard senza commutazione o configurazione manuale.
• Protezioni integrate: il ripristino automatico in caso di sovraccarico e la protezione da sovratensione a morsetto proteggono i dispositivi di campo collegati.
• Uscita regolabile: il potenziometro integrato sul pannello frontale consente una regolazione fine e precisa della tensione di uscita per compensare le cadute di linea.
• Montaggio diretto su guida DIN: dotato in fabbrica di una robusta staffa per guida DIN, per un'installazione rapida e senza utensili nei quadri elettrici standard.

Applicazioni

• Quadri di controllo industriali: fornitura di alimentazione CC pulita a 24 V per PLC, moduli I/O e relè di sicurezza.
• Linee di confezionamento e assemblaggio: comando di sensori fotoelettrici, interruttori di prossimità induttivi e piccoli solenoidi CC.
• Automazione degli edifici: alimentazione di controllori HVAC, sistemi di monitoraggio e pannelli di visualizzazione locali.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La serie S8JX-G è una linea legacy altamente affidabile. Se si stanno ammodernando vecchi pannelli di controllo, si noti che la serie S8JX-G è stata sostituita funzionalmente dalle moderne serie Omron S8VK-C o S8VK-G. Quando si sostituisce questa unità con un modello S8VK, verificare le dimensioni in profondità e la disposizione dei terminali, poiché S8VK utilizza un profilo più stretto e profondo rispetto all'ingombro più piatto e largo di S8JX.

Problemi applicativi e note ingegneristiche

La gestione termica è fondamentale per S8JX-G10024CD. Nei pannelli completamente chiusi, con temperature ambiente superiori a 40 degC, è necessario applicare rigorosamente il declassamento dell'uscita. Evitare di montare più unità affiancate senza lasciare almeno uno spazio d'aria di 15 mm, poiché l'accumulo localizzato di calore attiverà la protezione termica interna o ridurrà la durata dei condensatori elettrolitici di ingresso.

Suggerimenti per la messa in servizio e il cablaggio

Quando si collegano i cavi della rete AC in ingresso, assicurarsi che il terminale di terra di protezione (PE) sia messo a terra saldamente alla piastra posteriore del pannello per ridurre al minimo il rumore di commutazione ad alta frequenza. Se si utilizza il potenziometro V.ADJ anteriore per aumentare la tensione di uscita e compensare le lunghe tratte dei cavi sul campo, verificare che l'uscita ai terminali non superi 27.6 VDC, poiché ciò può attivare il circuito interno di protezione da sovratensione (OVP) e causare cicli di accensione e spegnimento intermittenti.
