Registratore termoigrometrico Omron ZN-THX11-SA

Descrizione

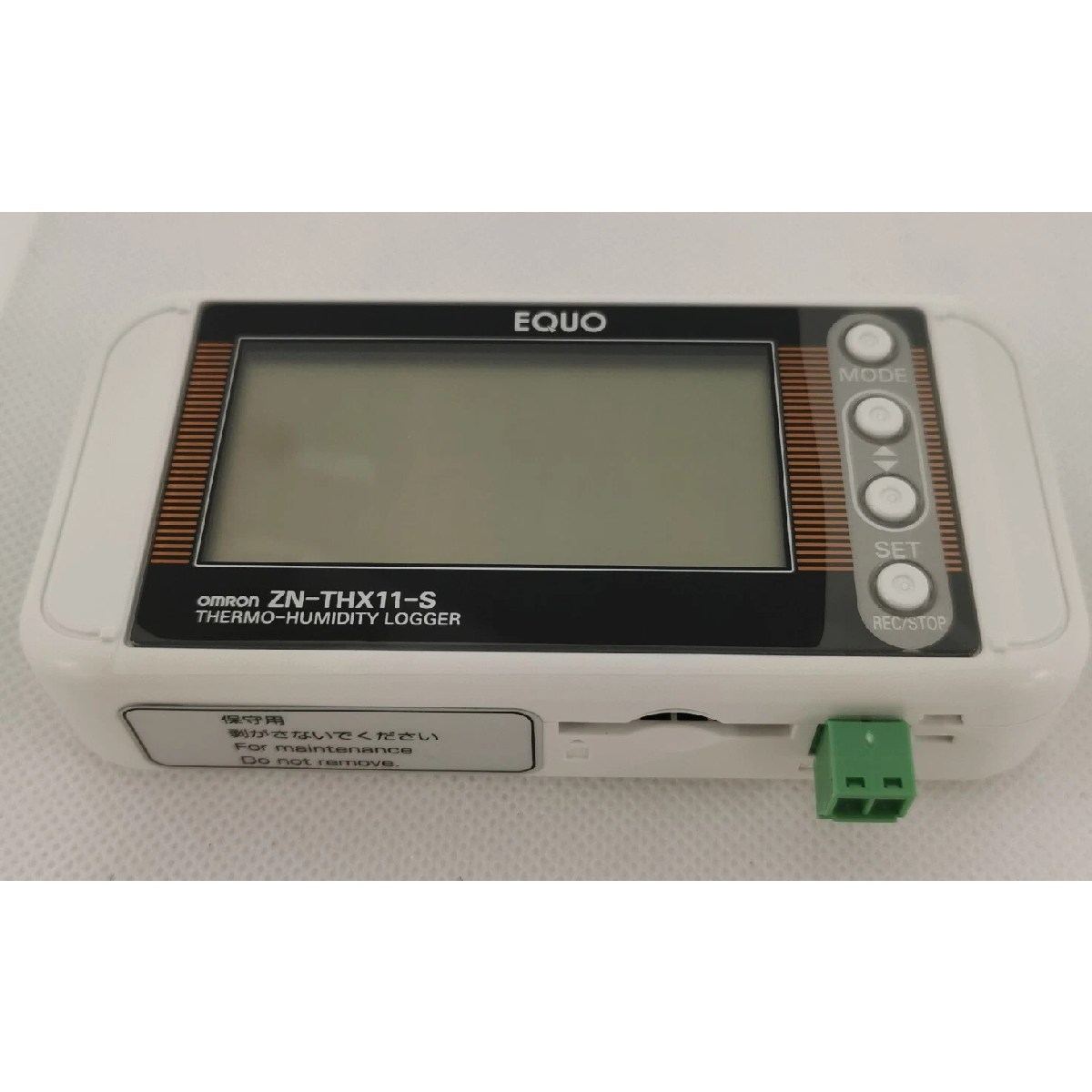

Omron ZN-THX11-SA è un dispositivo station dedicato, progettato per il monitoraggio e la registrazione ambientale in ambito industriale. Funziona insieme a una testa sensore esterna per registrare e monitorare i parametri della temperatura atmosferica e dell'umidità relativa in aree di produzione critiche, camere bianche e sedi di stoccaggio in magazzino. Il dispositivo utilizza un display digitale sul pannello frontale per fornire una conferma visiva immediata dei parametri locali, eseguendo al contempo calcoli di elaborazione in tempo reale sui dati ricevuti dal sensore. I dati raccolti vengono memorizzati localmente nella memoria interna o scritti direttamente su supporti di archiviazione a stato solido rimovibili. Compatibile con le configurazioni standard di alimentazione esterna e con opzioni di alimentazione secondaria a batteria, garantisce la continuità e la sicurezza dell'acquisizione dei dati per applicazioni delicate nei settori farmaceutico, elettronico e della trasformazione alimentare.

Caratteristiche

• Sincronizzazione plug-and-play immediata con teste sensore termo-igrometriche specializzate.
• Display digitale a 5 cifre e 2 livelli per la revisione simultanea dei parametri o dello stato.
• Intervalli di misurazione hardware a più livelli, da pochi secondi fino al monitoraggio orario.
• Doppia modalità operativa per ottimizzare il sistema per la reportistica attiva o il monitoraggio dell'archiviazione a basso consumo.
• Supporto per interfaccia con scheda di memoria rimovibile per il backup sicuro offline dei dati e la distribuzione della configurazione.
• Infrastruttura con porta di uscita allarmi integrata per il collegamento diretto a dispositivi di avviso ausiliari.

Applicazioni

• Impianti di produzione di semiconduttori e verifica del clima nelle camere bianche.
• Magazzini per la distribuzione di prodotti farmaceutici e aree di stoccaggio a clima controllato.
• Verifica della temperatura e dell'umidità negli impianti di produzione di alimenti e bevande.
• Sale server e gestione ambientale di data center critici.
• Laboratori di taratura e monitoraggio dell'ambiente per prove di precisione.

Specifiche tecniche

Prestazioni e capacità del sistema

Requisiti di alimentazione

Ambiente

Meccanica

Collegamenti / Interfacce

Linee guida per l'installazione

• Configurazione del montaggio: Posizionare l'unità di registrazione lontano da superfici soggette a forti vibrazioni o urti meccanici. Assicurarsi che il pannello frontale rimanga facilmente leggibile dal personale tecnico.

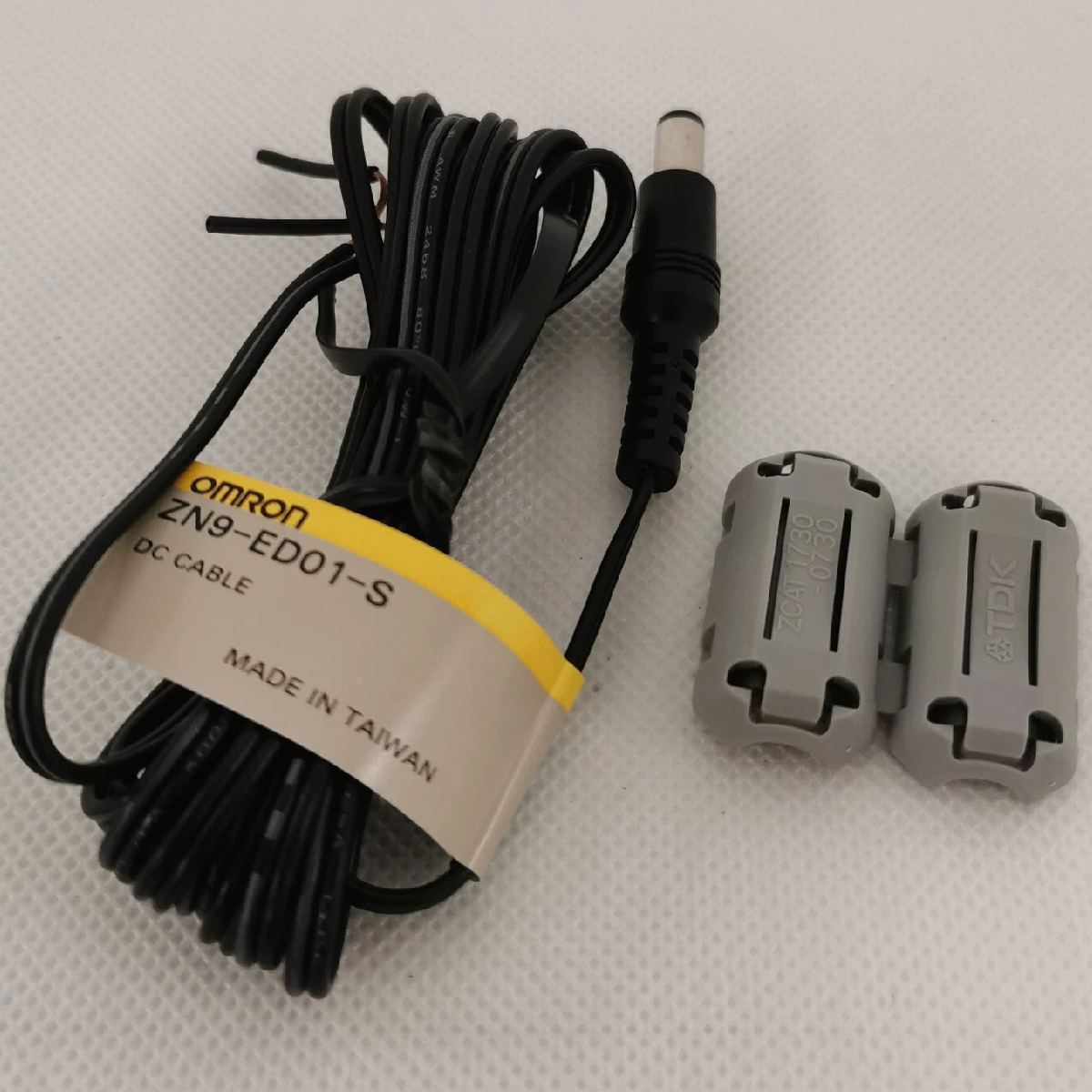

• Scarico della trazione del cavo: Agganciare il nucleo di ferrite incluso ai cavi CC in ingresso, vicino alla presa di collegamento, per ridurre al minimo le interferenze elettromagnetiche (EMI/RFI) sulle letture dei sensori sensibili.
• Instradamento dei sensori: Tenere separato dai cavi di alimentazione pesanti, dai quadri di comando dei motori o dalle linee di trasmissione ad alta corrente il cavo di collegamento tra la base del registratore e la testa del sensore termoigrometrico.
• Protezione dall'umidità: Il corpo dell'unità stazione è classificato per un'umidità relativa fino all'85%; deve essere protetto dall'esposizione diretta a liquidi, dagli schizzi d'acqua o da atmosfere soggette a condensazione.
• Gestione della batteria: Quando si utilizza il dispositivo esclusivamente a batteria, usare celle al nichel-metallo idruro (NiMH) e impostare la logica del dispositivo sulla modalità di sospensione per garantire sessioni di campionamento standard di lunga durata.

Domande frequenti

• Quale sonda esterna è compatibile con questa unità di monitoraggio ambientale?
• Si collega direttamente alla serie di teste sensore di temperatura e umidità OMRON identificata come ZN-THS@@-S.
• È possibile recuperare i dati registrati senza interrompere l'alimentazione del sistema in funzione?
• Sì, i file di dati scritti sulla scheda SD rimovibile possono essere recuperati secondo le procedure standard di manutenzione sul campo.
• Qual è il numero massimo di registrazioni disponibili nella memoria integrata?
• La memoria interna integrata può contenere circa 8.500 punti dati indipendenti prima che sia necessario estrarre i dati.
• Quale tipo di scheda SD è consigliato dalla fabbrica per le applicazioni standard?
• Il codice prodotto di fabbrica consigliato per la verifica del sistema è la scheda di memoria a stato solido OMRON HMC-SD291.
• Come vengono recuperati i valori massimi, minimi e medi dei parametri?
• La configurazione della funzione matematica consente di scorrere tra valori istantanei, massimi, minimi e medie sul display LCD anteriore.
• Un trasformatore o un adattatore esterno è incluso insieme al modulo principale di registrazione?
• La confezione include un cavo CC diritto, un connettore di allarme, la documentazione di istruzioni e un disco con il software di utilità. La scelta dell'adattatore CA diretto varia in base ai requisiti regionali.
• Questo logger può funzionare continuamente per mesi senza accesso all'alimentazione di rete?
• Sì, può funzionare per circa 1 anno con 2 batterie AAA NiMH utilizzando le impostazioni della modalità di sospensione, un intervallo di misurazione di 10 minuti e senza la scheda SD.
• Quale azione è necessario intraprendere se si forma condensa all'interno della camera di rilevamento?
• La stazione funziona esclusivamente con un'umidità relativa compresa tra il 20% e l'85%, senza condensa. Se si forma umidità, scollegare l'alimentazione e lasciare asciugare completamente il sistema.
• Quali informazioni vengono visualizzate tramite la disposizione dello schermo a due livelli?
• Il doppio display a 7 segmenti e 5 cifre consente agli operatori di esaminare simultaneamente registri con più variabili, come la temperatura insieme ai valori dell'umidità.
• Con quale frequenza la stazione esegue la scansione dell'ambiente per rilevare gli aggiornamenti dei parametri?
• Il ciclo di esecuzione è regolabile, con incrementi di 10 s, 20 s, 30 s, 1 min, 2 min, 5 min, 10 min, 20 min, 30 min, fino a 1 ora.
